Metec 828450 Mounting Instructions

Renault Trafic / Opel Vivaro 14-
Art. 828450 ( L1&L2 )
Küljetorude BRACE - IT montaažikomplekt | Sidebars BRACE - IT, mounting kit | Боковaя труба BRACE - IT,
монтажный комплект | Flankenschutz BRACE - IT, Montagesatz
8
3
5
888727, 888728, 888729
888744, 888745, 888746
Kaal / Weight / Macca / Gewicht: 14,6kg
Paigaldusaeg / Time of mounting / Время установки / Einbauzeit: 45min
Vajalikud tööriistad / Required Tools / Необходимые инструменты / Benötigte Werkzeuge
13
13
OIL
All Rights Reserved by Tarmetec | www.metec.ee
Paigaldusjuhend | Mounting instructions | Инструкция по установке | Montageanleitung
6
9
9
9
8
9
2
6

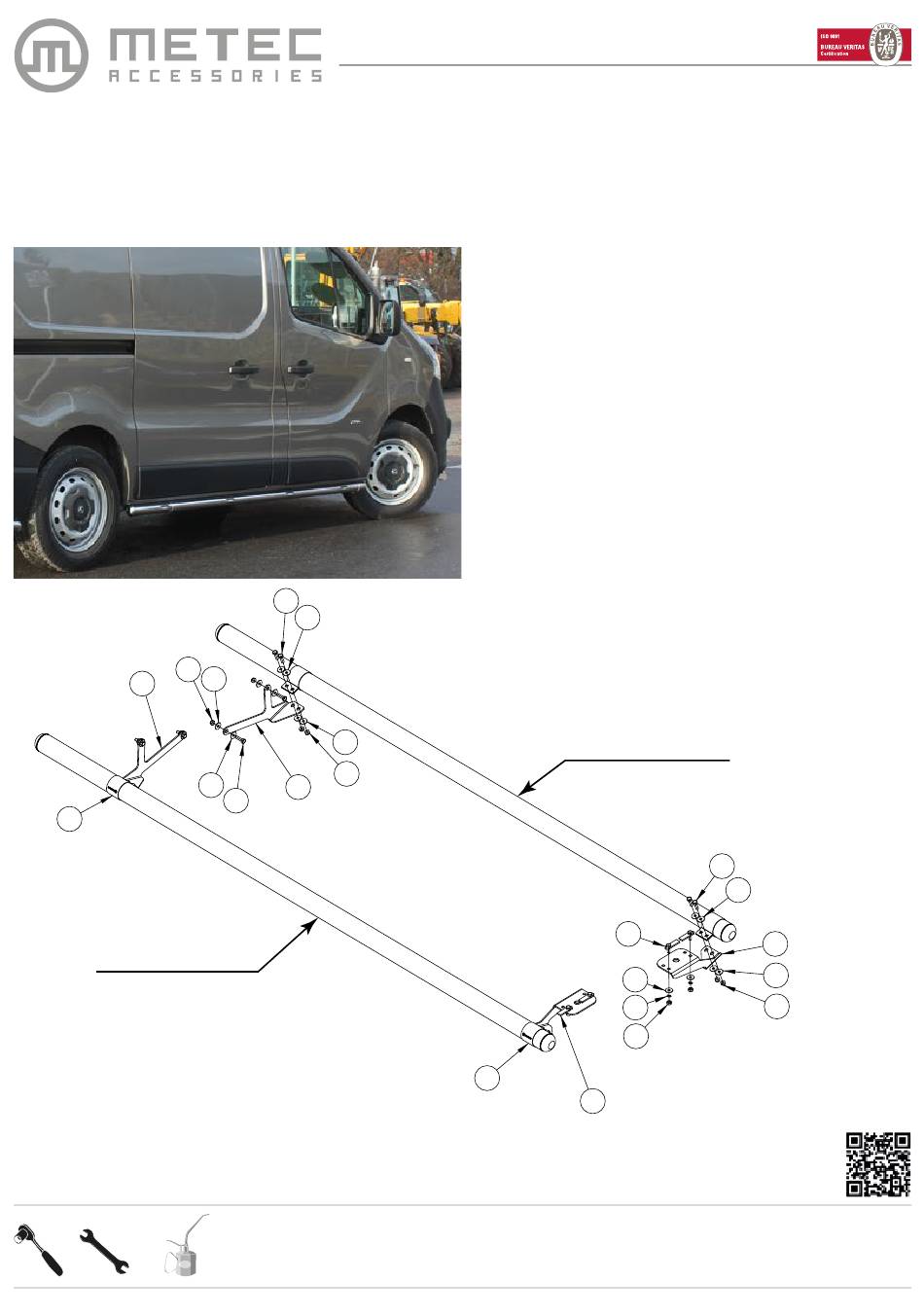

1. Kronstein / bracket / kронштейн / Konsole
2. Kronstein / bracket / kронштейн / Konsole
3. Kronstein / bracket / kронштейн / Konsole
4. T-polt / T-bolt / T-болт / T-bolzen
5. Klamber / clamp / зажим / Schelle
6. Polt / bolt / болт / Bolzen M8x30
7. Mutter / nut / гайка / Mutter M8 DIN 934
8. Mutter / nut / гайка / Mutter M8 DIN 985
9. Seib / washer / шайба / Scheibe 8,4x24x2
10. Vedruseib / spring washer /
пружиннaя шайба / Federnscheibe A8
888727, 888728, 888729
888744, 888745, 888746
4
9
10
7
5
4
6
9
1
9
8
M8 - 25Nm
30.03.2015
2
1
1
4
4
12
4
12
28
4
1/3
