Metec 820680 Mounting Instructions

Montaažiskeem / Mounting Instructions / Монтажная схема
Mitsubishi L200 2006-
Veokasti kaared ø 76
13
11
8
5
13 10
Vajalikud tööriistad / Required Tools / Необходимые инструменты
17
All Rights Reserved by Tarmetec

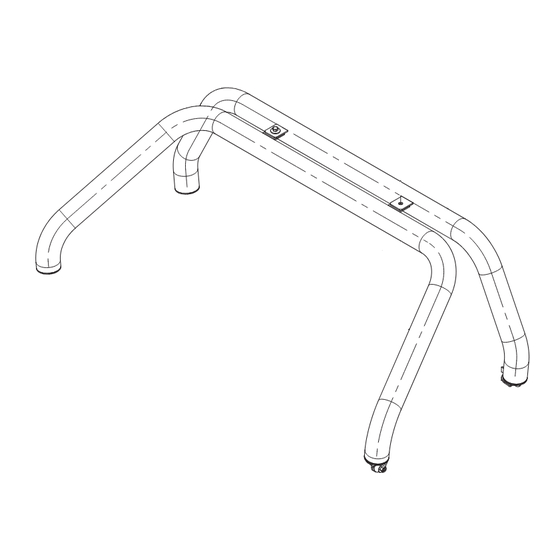

Roll bars ø 76
6
10
14
13
17 11 mm
Верхняя дуга пикапа ø 76
1. Kaar / roll bar / верхняя дуга пикапа
2. Kaar / roll bar / верхняя дуга пикапа
3. Kronstein / bracket / кронштейн
4. Kronstein / bracket / кронштейн
5. Vinkel / bracket / угольник
6. Kompensaator / rubber plate / компенсатор
7. Kompensaator / rubber plate / компенсатор
8. Kompensaator / rubber plate / компенсатор
9. Plaat / plate / пластина M10
10. Polt / bolt / болт M10x30 mm
11. Mutter / nut / гайка M10 DIN 985
12. Seib / washer / шайба 10,5x20x2 mm
13. Seib / washer / шайба 10,5x30x2,5 mm
14. Vedruseib / spring washer / пружинная шайба A10
10
13
6
9
13
7
3
11
12
2
14
10
Art. 820680
1
1
1
1
2
4
2
2
2
10
4
4
10
6
1
4
