Metec 864643 Mounting Instructions

Scania G, R, S serie 2017- ; high roof
Art. 864643
Töötulede laternakandur | Lamp holder for working lights, mounting | Носител фар рабочегo освещения
| Scheinwerferbügel für arbeitsleuchten
3
M8 - 25 Nm
Kaal / Weight / Macca / Gewicht: 7,8 kg
Paigaldusaeg / Time of mounting / Время установки / Einbauzeit: 15 min
Vajalikud tööriistad / Required Tools / Необходимые инструменты / Benötigte Werkzeuge
13
13
All Rights Reserved by Tarmetec | www.metec.ee

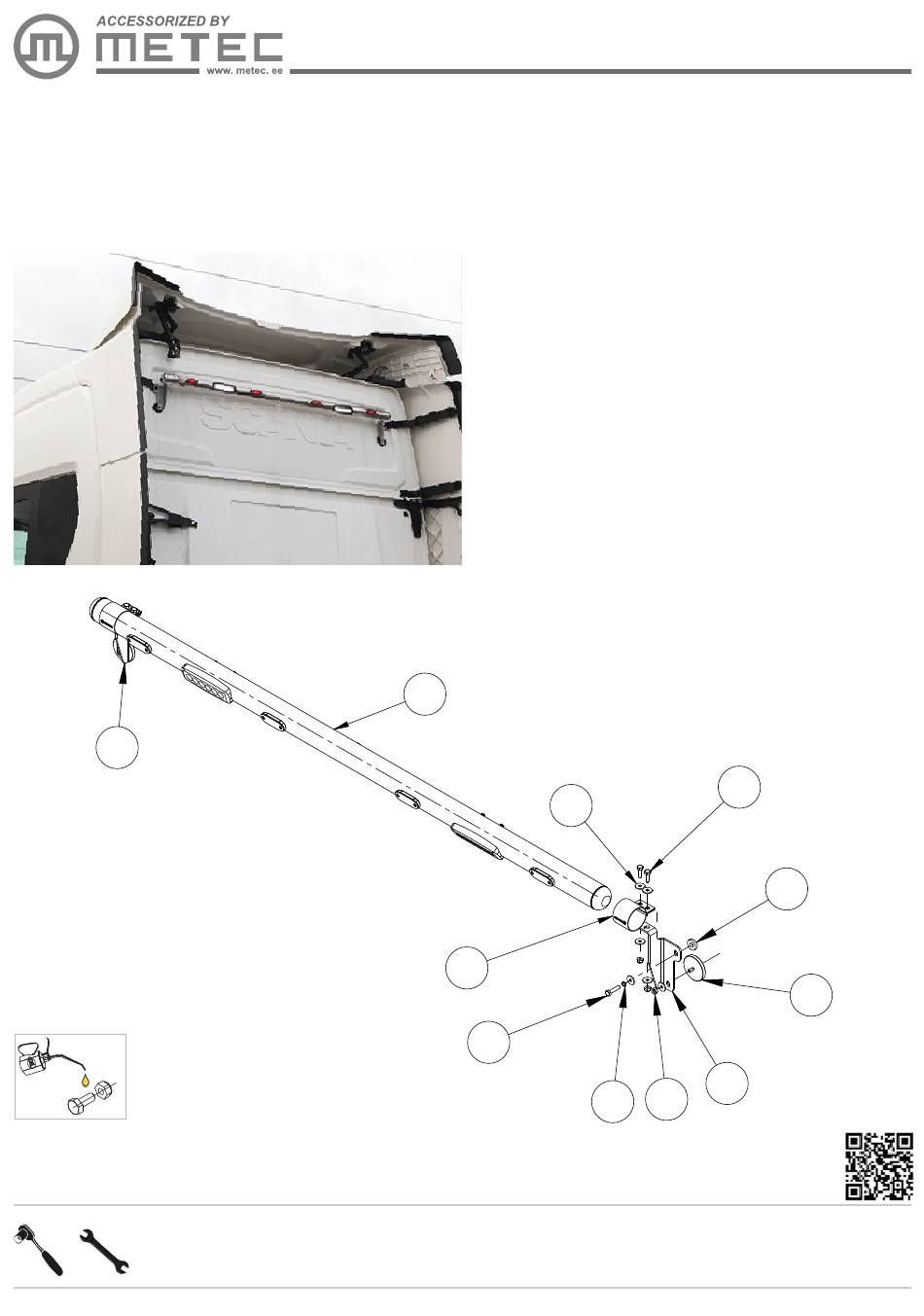

Paigaldusjuhend | Mounting instructions | Инструкция по установке | Montageanleitung
1
2

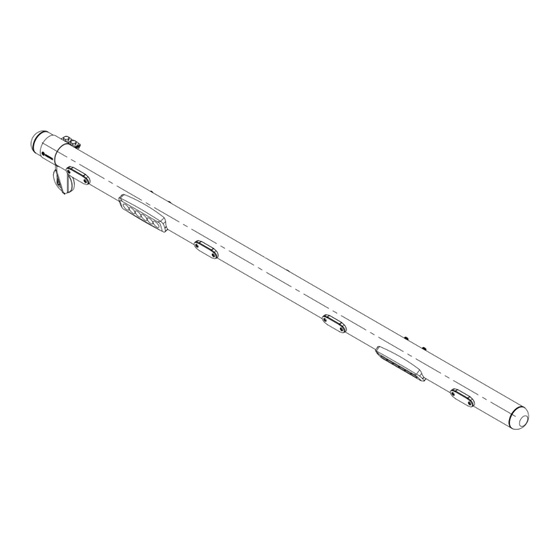

1. Laternakandur / lamp holder / носител фар /
Scheinwerferbügel
2. Klamber / clamp / зажим / Schelle
3. Kronstein / bracket / kронштейн / Konsole
4. Kronstein / bracket / kронштейн / Konsole
5. Magnetkinnitus / magnetic fastening / магнитное
крепление / Magnetbefestigung
6. Puks / bushing / буксa / Buchse
7. Polt / bolt / болт / Bolzen M8x35
8. Polt / bolt / болт / Bolzen M8x25
9. Vedruseib / spring washer / пружиннaя шайба /
Federnscheibe A8
10. Seib / washer / шайба / Scheibe 8,4x24x2
11. Mutter / nut / гайка / Mutter M8
10
7
9
8
6
5
4
11
14.09.2018
8646438
1
2
1
1
2
2
2
4
2
12
6
1/2
