VW T5
2003-2015; VW T6 2016-
Art. 840405

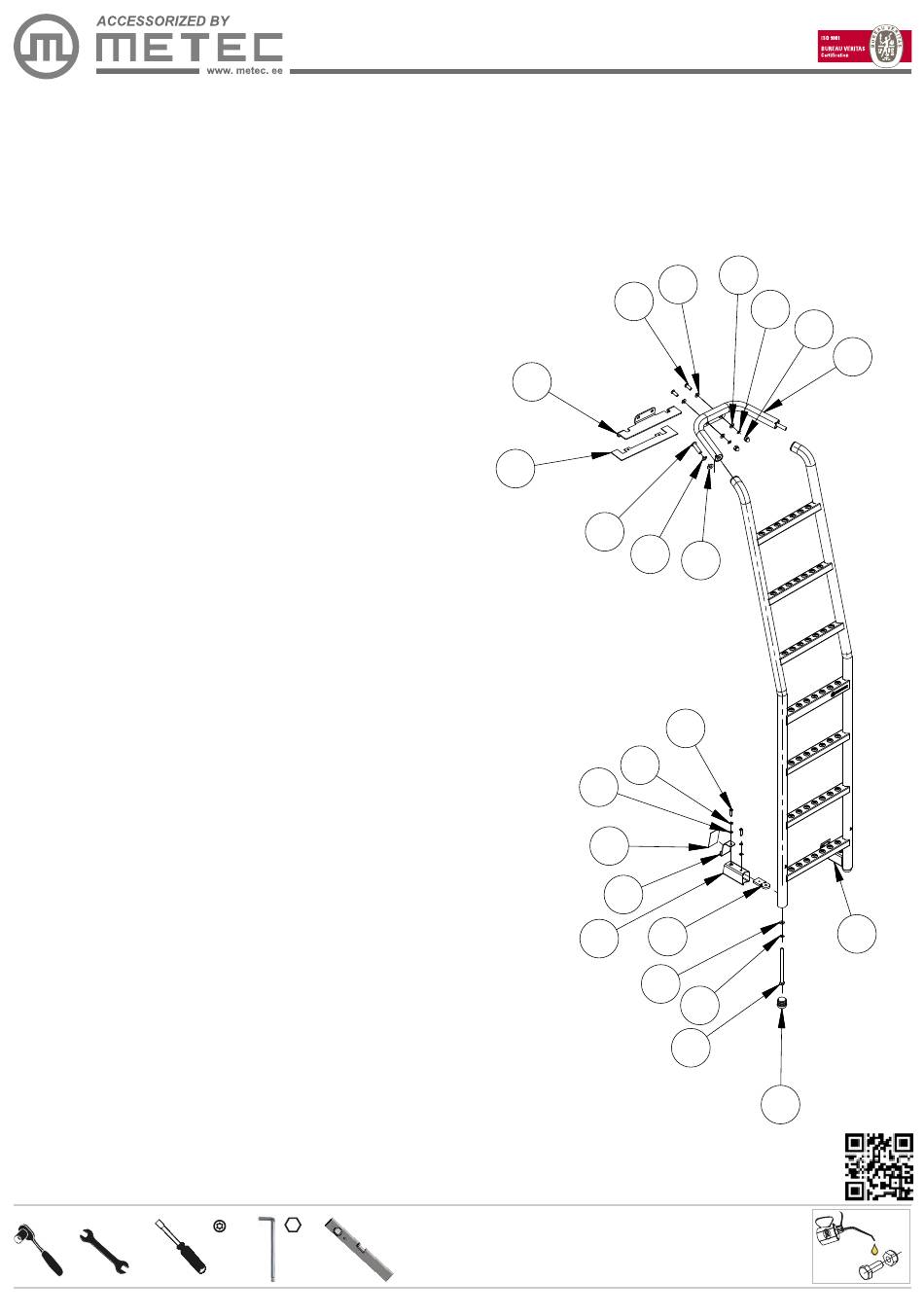

Redeli täienduskomplekt | Ladder extension, mounting set | Выдвижение лестницы, монтажный набор |
Leiterverlängerung, Befestigungssatz
1. Lisamoodul / additional module / дополнительный
модуль / Zusatzmodul
2. Kronstein / bracket / kронштейн / Konsole
3*. Kronstein / bracket / kронштейн / Konsole
4. Kronstein / bracket / kронштейн / Konsole
5. Klamber / clamp / зажим / Schelle
6. Plaat / plate / пластина / Platte M6
7. Kompensaator / compensator / компенсатор /
Kompensator
8. Kompensaator / compensator / компенсатор /
Kompensator
9. Kate / cover / крышкa / Decke
10. Polt / bolt / болт / Bolzen M8x20
11. Polt / bolt / болт / Bolzen M10x40
12. Polt / bolt / болт / Bolzen M6x20
13. Polt / bolt / болт / Bolzen M8x100
14. Seib / washer / шайба / Scheibe 8,4x16x1,6
DIN 125-A2
15. Seib / washer / шайба / Scheibe 6,4x12x1,6
16. Seib / washer / шайба / Scheibe 10,5x20x2
17. Seib / washer / шайба / Scheibe 8,4x16x1,6 DIN 125
18. Vedruseib / spring washer / пружиннaя шайба /
Federnscheibe A8
19. Vedruseib / spring washer / пружиннaя шайба /
Federnscheibe A6
20. Vedruseib / spring washer / пружиннaя шайба /
Federnscheibe A10
21. Mutter / nut / гайка / Mutter M8
* - Identifitseerimisavaga /
with an identification hole /
с отверстием для идентификации /
mit einem Identifikationsloch
NB!
Redel ei ole kasutatav koos stangekaitseplekiga 840580
The ladder is not usable with bumper plate 840580
Лестница не используется с oбkлaдkoй бамперa 840580
Die Leiter ist mit der Stoßstangenplatte 840580 nicht verwendbar
Kaal / Weight / Macca / Gewicht: 9,0 kg
Paigaldusaeg ilma elektritöödeta / Time of mounting w/o wiring works / Время установки без электромонт. работ /
Einbauzeit ohne elektrische arbeit: 30 min
Vajalikud tööriistad / Required Tools / Необходимые инструменты / Benötigte Werkzeuge
13
13
All Rights Reserved by Tarmetec | www.metec.ee
Paigaldusjuhend | Mounting instructions | Инструкция по установке | Montageanleitung
1
1
1
1
2
2
1
2
2
2
2
4
2
2
4
2
4
4
4
2
2
17
10
2
7
11
20
12
19
15
8
5
*
6
3
14
13
8404058
17
18
21
1
16
4
18
9
M6 - 11 Nm
M8 - 25 Nm
M10 - 50 Nm
30.08.2019
