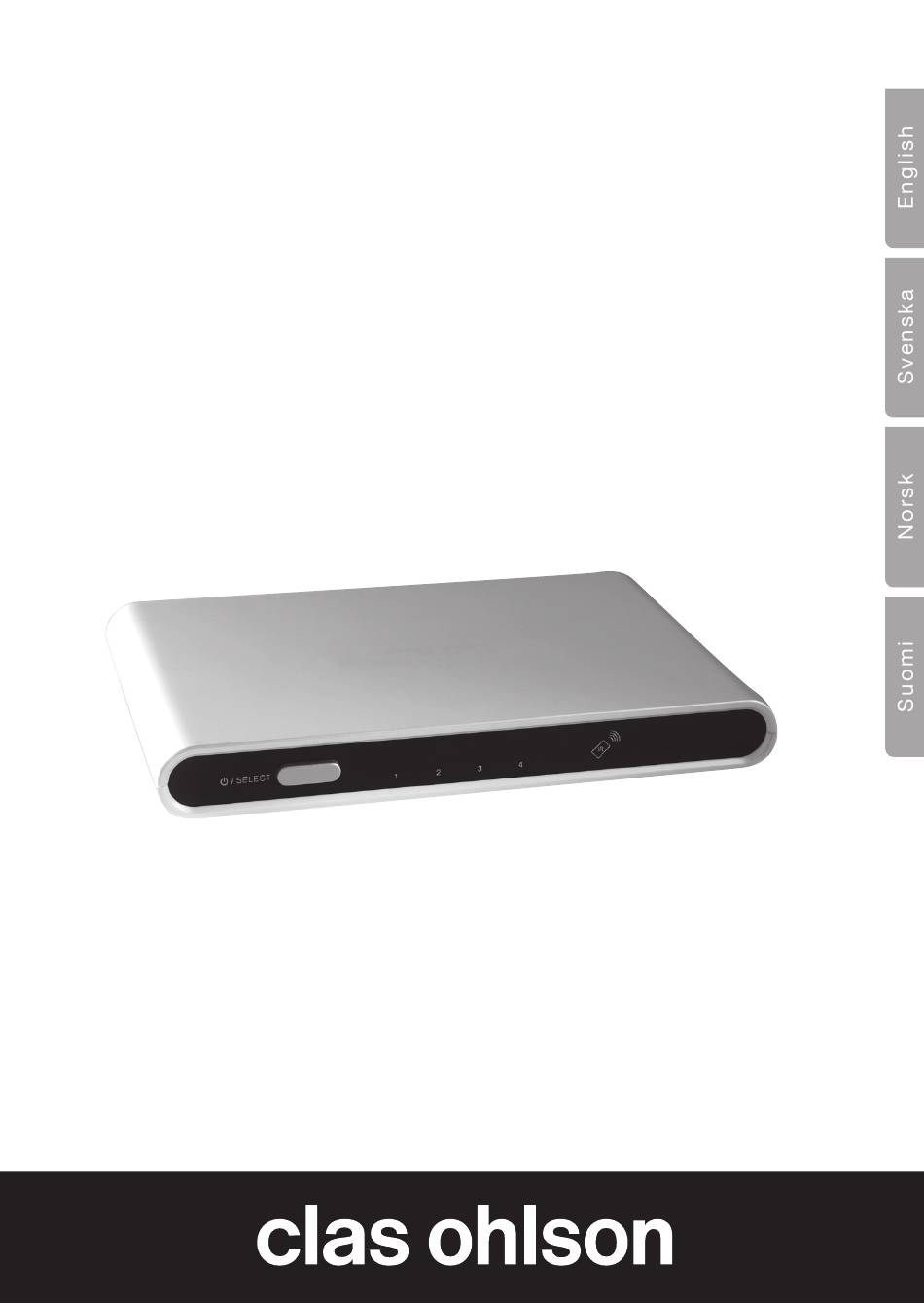

- Page 1 HDMI-Switch with remote control HDMI-växel med fjärrkontroll HDMI-veksler med fjernkontroll HDMI-vaihde ja kaukosäädin Art.no. Model 38-2345 HD-411R Ver. 201102...
-
Page 3: Buttons And Functions
HDMI-Switch with remote control Art.no 38-2345 Model HD-411R Please read the entire instruction manual before using and save it for future use. We apologise for any text or photo errors and any changes of technical data. If you have any questions concerning technical problems please contact our Customer Service Department (see address on reverse.) Safety • Product may only be repaired by qualified maintenance personnel. • Product is intended for indoor use only. • Never open the cover, dangerous voltage on some unprotected components inside the product’s cover, contact with these components may give electric shock. • Do not place the product so it may fall into water or other liquid. Never put the product close to object that may cause water or other liquid to flush over the product, e.g. a vase or lemonade. • Only use mains adapter intended for or recommended for the product. Buttons and functions Front of the product [SELECT] Selects which input is to be activated. 1–4 Indicates which input is activated. Receiver for remote control signal. -
Page 4: Installation
Backside of product HDMI IN (1–4) Input for connecting e.g. DVD-player, digital receiver or TV game. HDMI OUT Connection to TV. 5V 1A Connection for mains adapter (5 V DC, 1 A). Installation Connection example 1. Connect an HDMI-cable (a) between source output (e.g. DVD-player or digital receiver) and one of the inputs labelled “HDMI IN” on the HDMI- switch. 2. Connect an HDMI-cable (b) between output “HDMI OUT” on the HDMI- switch and the HDMI-input on the television set. 3. Connect the enclosed mains adapter to voltage connection labelled “5V 1A” and then connect the mains adapter to an electric wall outlet. 4. Press [SELECT] once to turn on the unit. -
Page 5: Specifications
When connections are made and the unit is turned on, the unit automatically begins to search for an activated input. The indicator lamp alternates between the inputs until an active input is found. Shift input manually 1. Turn on the television set and choose its HDMI-input. 2. Make sure the unit you want to watch (DVD-player etc.) is turned on. 3. Press once or many times on [SELECT] on the HDMI-switch to choose the input you want to watch. The indicator lamp shows which input that is activated. If the connected unit of the active input is turned off, the unit automatically enters search mode until an active input is found. Using the remote control • Press [ ] to turn the unit on and off. • Select input with buttons [IN1] to [IN4]. Turn off the unit • Press and hold [SELECT] for 3 seconds or press once on [ ] on the remote control to close the HDMI-switch. Care Wipe with a lightly moist cloth. Never use strong detergents or solvents. Disposal Follow local ordinances when disposing of this product. If you are unsure about how to dispose of this product contact your municipality. Specifications 4 (type A 19-PIN) Number of inputs 1 (type A 19-PIN) Number of outputs Power supply 5 V DC, 1 A via included mains adapter (230 V AC) Battery type, remote control 1 x CR2025 (included) -
Page 6: Troubleshooting Checklist
Troubleshooting checklist No indicator lamp is lit. • Make sure that the mains adapter is properly connected and that the unit is turned on. Press once on [SELECT] or on [ ] on the remote control to turn the unit on. No picture is shown and no • Make sure that the DVD-film is not illegal, as HDMI is sound is heard. equipped with a copy protection of the HDCP-type (High-bandwidth Digital Content Protection). • Make sure all cables are functional and correctly connected. Picture is shown but no • Make sure that the DVD-player or television set is not in sound is heard. DVI-mode. • Only use HDMI-cables of a version later than 1.1. • Turn the unit off and on once to reactivate the input. HDMI-switch does not react • Check battery and change if needed. to signals from the remote • Make sure that nothing is blocking the signals from control. the remote control and that the distance between remote control and HDMI-switch is not too large. It is not possible to select input • Make sure that the button can be pressed properly. with [SELECT]. • Break the voltage by disconnecting the mains adapter for a short while and then turn the unit on again. Additional troubleshooting Problem Solution... -
Page 7: Knappar Och Funktioner
HDMI-växlare med fjärrkontroll Art.nr 38-2345 Modell HD-411R Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan). Säkerhet • Produkten får endast repareras av kvalificerad servicepersonal. • Produkten är avsedd endast för inomhusbruk. • Öppna aldrig höljet, farlig spänning finns oskyddat på vissa komponenter inuti produktens hölje, kontakt med dessa kan ge elektrisk chock. • Placera inte produkten så att den kan falla ner i vatten eller annan vätska. Ställ aldrig produkten i närheten av föremål som kan orsaka att vatten eller annan vätska sköljs över produkten, t.ex. blomvas eller läskedryck. • Använd endast av apparaten avsedd eller rekommenderad nätadapter. Knappar och funktioner Produktens framsida [SELECT] Väljer vilken ingång som ska vara aktiverad. 1–4 Indikerar vilken ingång som är aktiverad. Mottagare för fjärrkontrollens signaler. - Page 8 Produktens baksida HDMI IN (1–4) Ingångar för anslutning av t.ex. DVD-spelare, digitalmottagare eller tv-spel. HDMI OUT Anslutning till TV. Anslutning för nätadapter (5 V DC, 1 A). 5V 1A Installation Inkopplingsexempel 1. Anslut en HDMI-kabel (a) mellan utgången på källenheten (t.ex. DVD- spelare eller digitalmottagare) och en av ingångarna märkt ”HDMI IN” på HDMI-växeln. 2. Anslut en HDMI-kabel (b) mellan utgången ”HDMI OUT” på HDMI-växeln och teveapparatens HDMI-ingång. 3. Anslut den medföljande nätadaptern till spänningsanslutningen märkt ”5V 1A” och sätt sedan nätadaptern i ett vägguttag. 4. Tryck en gång på [SELECT] för att slå på enheten.
-
Page 9: Använda Fjärrkontrollen
Användning När anslutningarna är gjorda och enheten slås på börjar enheten automatiskt att söka efter en aktiverad ingång. Indikatorlampan växlar mellan ingångarna tills en aktiv ingång hittas. Växla ingång manuellt 1. Slå på teveapparaten och välj dess HDMI-ingång. 2. Se till att den apparat du vill titta på (DVD-spelare etc.) är påslagen. 3. Tryck en eller flera gånger på [SELECT] på HDMI-växeln för att välja den ingång du vill titta på. Indikatorlampan visar vilken ingång som är aktiverad. Om den anslutna apparaten på den aktiva ingången slås av, övergår enheten automatiskt till sökläget tills en aktiv ingång hittas. Använda fjärrkontrollen • Tryck på [ ] för att slå på och av enheten. • Välj ingång med knapparna [IN1] till [IN4]. Stänga av enheten • Tryck och håll in [SELECT] i 3 sekunder eller tryck en gång på [ ] på fjärrkontrollen för att stänga av HDMI-växeln. Skötsel och underhåll Torka av med en lätt fuktad trasa. Använd aldrig starka rengöringsmedel eller lösningsmedel. Avfallshantering När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun. Specifikationer 4 (typ A 19-PIN) Antal ingångar 1 (typ A 19-PIN) Antal utgångar Strömförsörjning 5 V DC, 1 A via medföljande nätadapter (230 V AC) Batterityp, fjärrkontroll 1 x CR2025 (medföljer) - Page 10 Felsökningsschema Ingen indikatorlampa tänds. • Kontrollera att nätadaptern är korrekt ansluten och att enheten är påslagen. Tryck en gång på [SELECT] eller på [ ] på fjärrkontrollen för att slå på enheten. Ingen bild visas och inget • Försäkra dig om att DVD-filmen inte är olaglig då HDMI har ljud hörs. kopieringsskydd av typen HDCP (High-bandwidth Digital Content Protection). • Se till att alla kablar är hela och korrekt anslutna. Bilden syns men inget • Kontrollera att DVD-spelaren eller teveapparaten inte är ljud hörs. inställd på DVI-läget. • Använd endast HDMI-kablar med nyare version än 1.1. • Slå av och på enheten en gång för att återaktivera ingången. HDMI-växlaren reagerar inte • Kontrollera batteriet och byt det vid behov. på fjärrkontrollens signaler. • Se till att inget är i vägen för fjärrkontrollens signaler och att avståndet inte är för långt mellan fjärrkontrollen och HDMI-växlaren. Det går inte att välja ingång • Kontrollera att knappen går att trycka in korrekt. med [SELECT]. • Bryt spänningen genom att dra ur nätadaptern en kort stund och slå därefter på enheten igen. Felsökningsschema, tillägg Problem Lösning Förklaring...
-
Page 11: Knapper Og Funksjoner
HDMI-veksler med fjernkontroll Art.nr. 38-2345 Modell HD-411R Les igjennom hele bruksanvisningen grundig og ta vare på den til senere bruk. Vi reserverer oss for ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter (se opplysninger på baksiden). Sikkerhet • Produktet må kun repareres av kvalifisert servicepersonell. • Produktet er kun beregnet for innendørs bruk. • Ikke demonter produktet. Farlig spenning ligger ubeskyttet på visse komponenter inne i produktet. Kontakt med disse kan føre til elektrisk støt. • Plasser ikke produktet slik at det kan falle ned i vann eller annen væske. Still aldri produktet i nærheten av gjenstander, som kan forårsake at vann eller annen væske skylles over produktet. Dette gjelder f.eks. blomstervase eller leskedrikk. • Bruk kun batterieliminator som er beregnet for apparatet. Knapper og funksjoner Produktets framside [SELECT] Velger hvilken inngang som skal være aktiv. 1–4 Indikerer hvilken inngang som er aktivert. Mottaker for fjernkontrollens signaler. - Page 12 Produktets bakside HDMI IN (1–4) Innganger for tilkobling av f.eks. DVD-spiller, digitalmottaker eller TV-spill. HDMI OUT Tilkobling til TV. Tilkobling for batterieliminator (5 V DC, 1 A) 5V 1A Installasjon Innkoblingseksempel 1. Koble en HDMI-kabel (a) mellom utgangen på kildeenheten (f.eks. DVD- spiller eller digitalmottaker) og en av inngangene merket ”HDMI IN” på HDMI-veksleren. 2. Koble en HDMI-kabel (b) mellom utgangen ”HDMI OUT” på HDMI- veksleren og TV-apparatets HDMI-inngang. 3. Koble den medfølgende batterieliminatoren til spenningstilkoblingen merket ”5V 1A” og sett deretter batterieliminatoren i ett vegguttak. 4. Trykk en gang på [SELECT] for å slå på enheten.
- Page 13 Bruk Når tilkoblingene er gjort og enheten slås på, begynner enheten automatisk å søke etter en aktivert inngang. Indikatorlampen veksler mellom inngangene til en aktiv inngang finnes. Veksle inngang manuelt 1. Slå på TV-apparatet og velg dets HDMI-inngang. 2. Påse at det apparatet du vil se på (DVD-spiller etc.) er slått på. 3. Trykk en eller flere ganger på [SELECT] på HDMI-veksleren for å velge den inngangen du vil se på. Indikatorlampen viser hvilken inngang som er aktivert. Dersom det tilkoblede apparatet på den aktive inngangen slås av, går enheten automatisk over til søkemodus til en aktiv inngang finnes. Bruk fjernkontrollen • Trykk på [ ] for å slå på og av enheten. • Velg inngang med knappene [IN1] til [IN4]. Skru av enheten • Trykk og hold inne [SELECT] i 3 sekunder, eller trykk en gang på [ ] på fjernkontrollen for å skru av HDMI-veksleren. Vedlikehold Rengjør med en lett fuktet klut. Bruk aldri sterke rengjøringsmiddel eller løsemiddel. Avfallshåndtering Når du skal kvitte deg med produktet, skal dette skje i henhold til lokale forskrifter. Er du usikker på hvordan du går fram, ta kontakt med lokale myn- digheter. Spesifikasjoner 4 (type A 19-PIN) Antall innganger Antall utganger 1 (type A 19-PIN) Strømforsyning 5 V DC, 1 A via medfølgende batterieliminator (230 V AC) Batteritype, fjernkontroll 1 x CR2025 (medfølger)
- Page 14 Feilsøkingsskjema Ingen indikatorlampe tennes. • Kontroller at batterieliminatoren er korrekt tilkoblet og at enheten er slått på. Trykk en gang på [SELECT] eller på [ ] på fjernkontrollen for å slå på enheten. Ingen bilde vises og ingen • Forsikre deg om at DVD-filmen ikke er ulovlig da HDMI har lyd høres. kopieringsbeskyttelse av typen HDCP (High-bandwidth Digital Content Protection). • Påse at alle kabler er hele og riktig koblet til. Du ser bilde, men hører • Kontroller at DVD-spilleren eller TV-apparatet ikke er innstilt ingen lyd. på DVI-modus. • Bruk kun HDMI-kabler med nyere versjon enn 1.1. • Slå av og på enheten en gang for å aktivere inngangen igjen. HDMI-veksleren reagerer ikke • Kontroller batteriet og bytt det ved behov. på fjernkontrollens signaler. • Påse at det ikke er noe i veien for fjernkontrollens signaler og at avstanden ikke er for lang mellom fjernkontrollen og HDMI-veksleren. Det går ikke å velge inngang • Kontroller att knappen kan trykkes inn riktig. med [SELECT]. • Bryt spenningen ved å trekke ut batterieliminatoren en liten stund og slå så enheten på igjen. Feilsøkingsskjema, tillegg Feil Løsning Forklaring...
-
Page 15: Painikkeet Ja Toiminnot
HDMI-vaihde ja kaukosäädin Tuotenro 38-2345 Malli HD-411R Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa). Turvallisuus • Tuotteen saa korjata vain valtuutettu huoltoliike. • Tuote on tarkoitettu vain sisäkäyttöön. • Älä avaa koteloa, sillä kotelon sisällä on vaarallista jännitettä sisältäviä suojaamattomia komponentteja, jotka voivat aiheuttaa sähköiskun. • Älä sijoita tuotetta sellaiseen paikkaan, josta se voi tippua veteen tai muuhun nesteeseen. Älä sijoita laitetta lähelle esineitä (esim. maljakot, limsapullot), joista saattaa tippua vettä tai muuta nestettä laitteen päälle. • Käytä ainoastaan laitteeseen sopivaa virtajohtoa. Painikkeet ja toiminnot Tuotteen etupuoli [SELECT] Sisäänmenon valinta. 1–4 Merkkivalo ilmaisee aktiivisen sisäänmenon. Kaukosäätimen signaalin vastaanotto. - Page 16 Tuotteen takapuoli HDMI IN (1–4) Liitäntä DVD-soittimelle, digitaalivastaanottimelle ym. HDMI OUT TV-liitäntä. 5V 1A Muuntajan liitäntä (5 V DC, 1 A) Asennus Asennusesimerkki 1. Liitä HDMI-kaapeli (a) lähdelaitteen (esim. DVD-soitin tai digitaalivastaanotin) ja HDMI-vaihteen ”HDMI IN”-liitännän välille. 2. Liitä HDMI-kaapeli (b) HDMI-vaihteen ”HDMI OUT”-liitännän ja television HDMI-liitännän välille. 3. Liitä pakkauksen muuntaja ”5V 1A”-liitäntään ja liitä sitten muuntaja seinäpistorasiaan. 4. Käynnistä laite painamalla kerran [SELECT].
-
Page 17: Huolto Ja Ylläpito
Käyttö Kun olet tehnyt liitännät ja käynnistät laitteen, se ryhtyy automaattisesti etsimään aktivoitua liitäntää. Merkkivalo vaihtaa liitäntöjen välillä, kunnes aktiivinen liitäntä löytyy. Liitännän vaihtaminen manuaalisesti 1. Laita televisio päälle ja valitse sen HDMI-liitäntä. 2. Varmista, että laite jota haluat katsoa (esim. DVD-soitin), on päällä. 3. Valitse haluamasi liitäntä painamalla HDMI-vaihteen [SELECT] tarvittavan monta kertaa. Merkkivalo ilmaisee aktiivisen sisäänmenoliitännän. Jos sammutat aktiiviseen liitäntään liitetyn laitteen, yksikkö siirtyy automaattisesti aktiivisen sisäänmenon etsintätilaan. Kaukosäätimen käyttö • Avaa ja sulje laite painamalla [ ] . • Valitse sisäänmeno painikkeilla [IN1]–[IN4]. Laitteen sammuttaminen • Paina [SELECT] kolmen sekunnin ajan tai paina kaukosäätimen [ ], niin HDMI-vaihde sammuu. Huolto ja ylläpito Puhdista laite kostutetulla liinalla. Älä käytä voimakkaita puhdistusaineita tai liuottimia. Kierrätys Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Ota yhteys kuntasi jäteneuvontaan, mikäli olet epävarma. Tekniset tiedot 4 (tyyppi A 19-PIN) Sisääntulojen lkm 1 (tyyppi A 19-PIN) Ulostulojen lkm Virtalähde 5 V DC, 1 A muuntajan kautta (230 V AC) Kaukosäätimen paristo 1 x CR2025 (sisältyy) - Page 18 Vianhakutaulukko Mikään merkkivaloista ei syty. • Varmista, että muuntaja on kytketty oikein ja että laite on päällä. Laita laite päälle painamalla kerran [SELECT] tai kaukosäätimen [ ]. Ei kuvaa eikä ääntä. • Varmista, ettei DVD-levy ole laiton, sillä HDMI-vaihteessa on HDCP-kopiointisuojaus (High-bandwidth Digital Content Protection). • Varmista, että kaikki kaapelit ovat ehjiä ja että ne on asennettu oikein. Kuva näkyy, mutta ääntä • Varmista, ettei DVD-soitin tai televisio ole DVI-tilassa. ei kuulu. • Käytä ainoastaan HDMI-kaapeleita, joiden versio on vähintään 1.1. • Sammuttaa laite ja kytke se päälle uudestaan. HDMI-vaihde ei reagoi kauko- • Tarkista paristo ja vaihda tarvittaessa. säätimen signaaleihin. • Varmista, ettei kaukosäätimen signaalien tiellä ole mitään, ja ettei HDMI-vaihteen ja kaukosäätimen välinen etäisyys ole liian suuri. Sisääntulon valitseminen • Varmista, että painike painuu alas kunnolla. [SELECT] ei onnistu. • Ota muuntaja pois verkkovirrasta hetkeksi ja yritä kytkeä laite päälle uudestaan. Vianhakutaulukko, lisäys Vika Ratkaisu Selitys...
