PINSPOTD

DIFFUSED LIGHT PROJECTOR

MANUALE UTENTE

USER MANUAL

IT - EN

Need help?

Do you have a question about the PINSPOTD and is the answer not in the manual?

Questions and answers

Summary of Contents for ProLights PINSPOTD

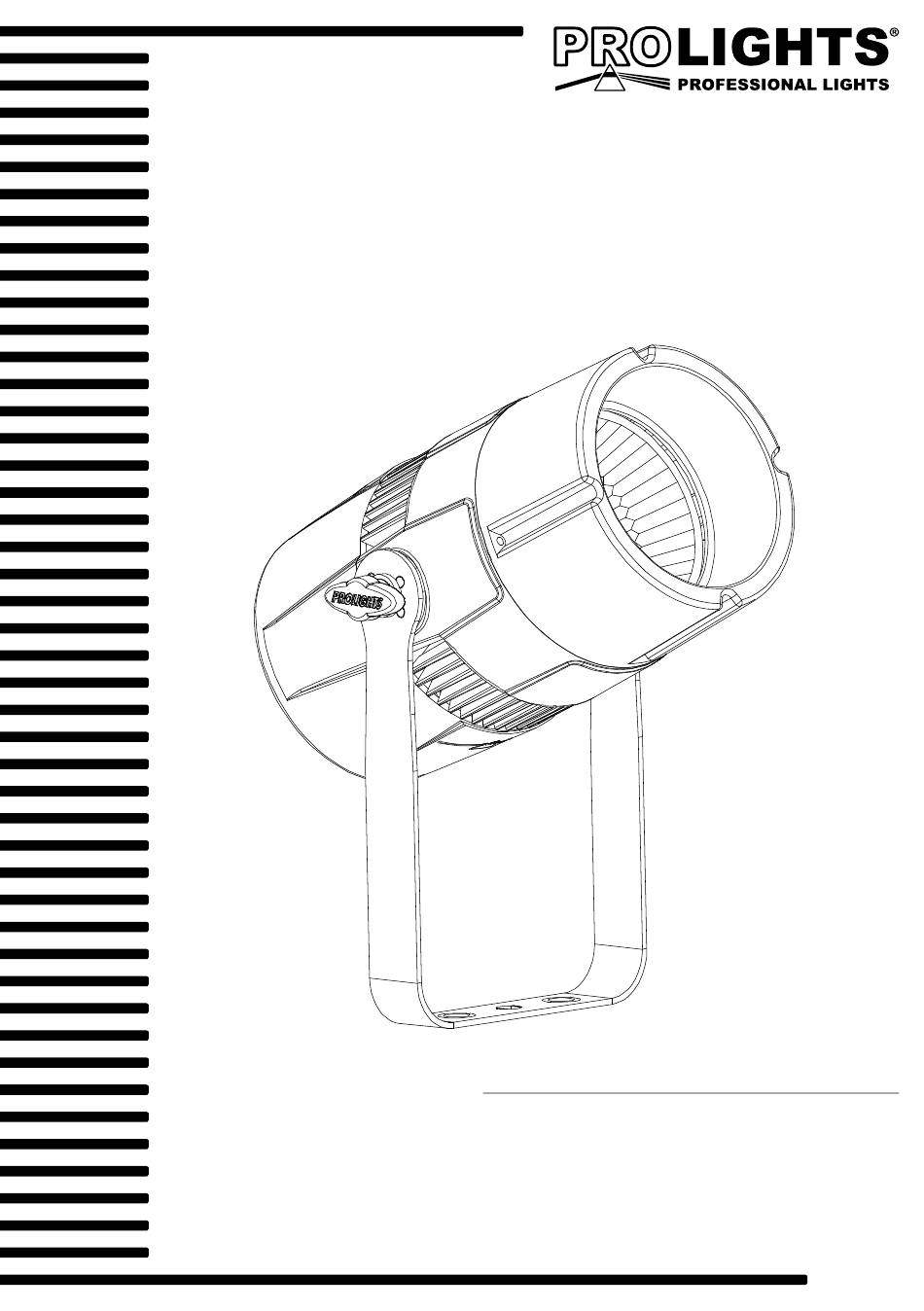

Page 1 PINSPOTD DIFFUSED LIGHT PROJECTOR MANUALE UTENTE USER MANUAL IT - EN...
Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.
Page 3 3. 14 Costruzione del terminatore DMX 3. 15 Canali DMX 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Sostituzione fusibile 4. 3 Risoluzione dei problemi Contenuto dell'imballo: • PINSPOTD • Staffa di fissaggio • Manuale utente...
Page 4 PINSPOTD ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .
Page 5 - 1 - INTRODUZIONE 1.1 DESCRIZIONE La serie PINSPOTD è formata da proiettori a testa mobile basati su una sorgente LED ad alta efficienza. Nonostante le dimensioni compatte, sono tra i proiettori LED più efficienti nella sua categoria. Un corpo molto compatto, l’agilità nei movimenti e la totale silenziosità rendono questi proiettori la mi- gliore soluzione per l’illuminazione di stage, live e clubs di piccole dimensioni.
Page 6 PINSPOTD 1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO Pannello posteriore Fig.2 1. PANNELLO DI CONTROLLO con display e 4 solo con uno dello stesso tipo pulsanti per accesso e gestione delle diverse 6. GND POINT usato per la messa a terra del...
Page 7 PINSPOTD - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il PINSPOTDD è stato progettato per applicazioni in campo commerciale, musei, ristoranti, chiese, teatri educativi e qualsiasi altro ambito in cui le dimensioni rappresentano un fattore importante. Per il fissaggio occorrono dei supporti robusti per il montaggio. L’area di collocazione deve avere una stabilità...
Page 8 60Hz). La testa mobile e tutti i motori di comando si mettono in una precisa posizione di partenza. Poco dopo l’unità è pronta. Per spegnere il PINSPOTD, staccare la spina dalla presa di rete. Per maggiore como- dità è consigliabile collegare l’unità con una presa comandata da un interruttore.
Page 9 PINSPOTD 3.3 UTILIZZO DEL MENU 1. Premere il tasto MENU per accedere al menu principale. 2. Con i tasti UP/DOWN selezionare il menu su cui si desidera operare: • Connect; • Setup; • Advanced; • Information; • Stand alone; 3. Premere il tasto ENTER per visualizzare la prima voce del menu selezionato.
Page 10 • Premere il tasto MENU più volte per uscire dal menu e per salvare le modifiche apportate. 3.7 CONFIGURAZIONI CANALI DMX PINSPOTD dispone di più configurazioni dei canali DMX a cui si può accedere dal pannello di controllo. • Premere il tasto MENU per accedere al menu principale.
Page 11 PINSPOTD DMX Address: 33 DMX Address: 36 DMX Address: 39 DMX Address: 42 ... . DMX512 Controller Fig.5 - Esempio di configurazione a 21 canali DMX 3.9 IMPOSTAZIONI DEL PROIETTORE È...
Page 12 PINSPOTD 3.10 FUNZIONI AVANZATE Dimmer È possibile avviare un programma preimpostato per ripristinare la funzione selezionata: • Premere il tasto MENU per accedere al menu principale. • Premere il tasto UP/DOWN per scorrere nel menu, selezionare Advanced, quindi premere il tasto ENTER per accedere al menu successivo.
Page 13 PINSPOTD 3.12 OPERAZIONI IN MODALITÀ AUTOMATICA L’unità può svolgere il suo programma Show autonomamente. Prima di inviare un programma automatico in esecuzione è necessario impostare l’unità come Master/Alone: • Premere il tasto ENTER per accedere al menu principale. • Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Stand Alone, quindi premere il tasto ENTER per accedere al menu successivo.
Page 14 PINSPOTD 3. 13 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito:...
Page 15 PINSPOTD 3.15 CANALI DMX FUNCTION Value 3 CH DIMMER Dimmer (close to open) 000 - 255 SHUTTER No function (shutter open) 000 - 010 Strobe effect slow to fast 011 - 082 No function (shutter open) 083 - 093 Pulse-effect in sequences...
Page 16 PINSPOTD - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.
Page 17 PINSPOTD 4.3 RISOLUZIONE DEI PROBLEMI Anomalie Possibili cause Controlli e rimedi Mancanza di alimentazione di rete Verificare la presenza della tensione alimentazione • • Dimmer impostato a 0 Incrementare i valori del canale dimmer • • Tutti i colori impostati a 0...
Page 18 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
Page 19 3. 14 Connection of the DMX line 3. 15 Construction of the DMX termination 3. 16 DMX control 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Fuse replacement 4. 3 Trouble shooting Packing content • PINSPOTD • Mount bracket • User manual...
Page 20 PINSPOTD WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .
Page 21 - 1 - INTRODUCTION 1.1 DESCRIPTION PINSPOTD projectors are moving head based on a special LED optical system with a white LED source. Despite the very compact sizes, are the most efficient luminaires in its range. The compact-size structure, the rapid movements and silent operations grant this projectors to be a valu- able solution for lighting projects in limited-space environments like live stages and clubs 1.2 TECHNICAL SPECIFICATIONS...
Page 22 PINSPOTD 1.3 OPERATING ELEMENTS AND CONNECTIONS Rear panel Fig.2 1. CONTROL PANEL with OLED display and 5. MAIN FUSE HOLDER: replace a burnt-out 4 button used to access the control panel fuse by one of the same type only functions and manage them.
Page 23 • Adjust the projector and use the knobs. NOTE - For the installation of the PINSPOTD make sure that the ridge of the adaptor is in with the groove of the track. Turn knobs 90° to connect the adaptor to the circuit. Please see the below instructions.
Page 24 Connect the supplied main cable to a socket (100-240V~/50-60Hz). The unit will run built-in program to reset all motors to their home position. Shortly after that the PINSPOTD is ready for operation. To switch off, disconnect the mains plug from the socket. For a more convenient operation it is recommended to connect the unit to a socket which can be switched on and off via light switch.
Page 25 PINSPOTD 3.3 USING THE MENU 1. Press the MENU button to access the main menu. 2. Use the UP/DOWN button to select the menu to be used: • Connect; • Setup; • Advanced; • Information; • Stand alone; 3. Press ENTER to display the first item in the selected menu.
Page 26 DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the PINSPOTD. The other functions of the light effect panel are then automatically assigned to the following addresses.
Page 27 PINSPOTD DMX Address: 33 DMX Address: 36 DMX Address: 39 DMX Address: 42 ... . DMX512 Controller Fig.5 - Esempio di configurazione a 21 canali DMX 3.9 FIXTURE SETTINGS You can change the parameters for the device by following these steps:...
Page 28 PINSPOTD 3.10 ADVANCED Dimmer Mode - Dimmer Function. Select Dimmer Mode and choose and simulate different dimming curves. Specifically, when set to: Off - The brightness increase is linear. Dimmer 1 - Light intensity control is finer at low level and coarse at high levels.
Page 29 PINSPOTD Select the desired program on the master unit (described in section 3.5). Use the DMX connectors of the SUNBLAST and an XLR cable to form a chain of units. SEQUENCE The unit independently runs through its show. Before you send an automatic program you need to set the drive as Master/Alone: •...
Page 30 PINSPOTD 3.13 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...
Page 31 PINSPOTD 3.15 DMX CHANNEL FUNCTION Value 3 CH DIMMER Dimmer (close to open) 000 - 255 SHUTTER No function (shutter open) 000 - 010 Strobe effect slow to fast 011 - 082 No function (shutter open) 083 - 093 Pulse-effect in sequences...
Page 32 PINSPOTD - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.
Page 33 PINSPOTD 4.3 TROUBLESHOOTING Problems Possible causes Checks and remedies No mains supply Check the power supply voltage • • Dimmer fader set to 0 Increase the value of the dimmer channels • • All color faders set to 0 Increase the value of the color channels •...
Page 34 Note...
Page 35 Note...
Page 36 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
