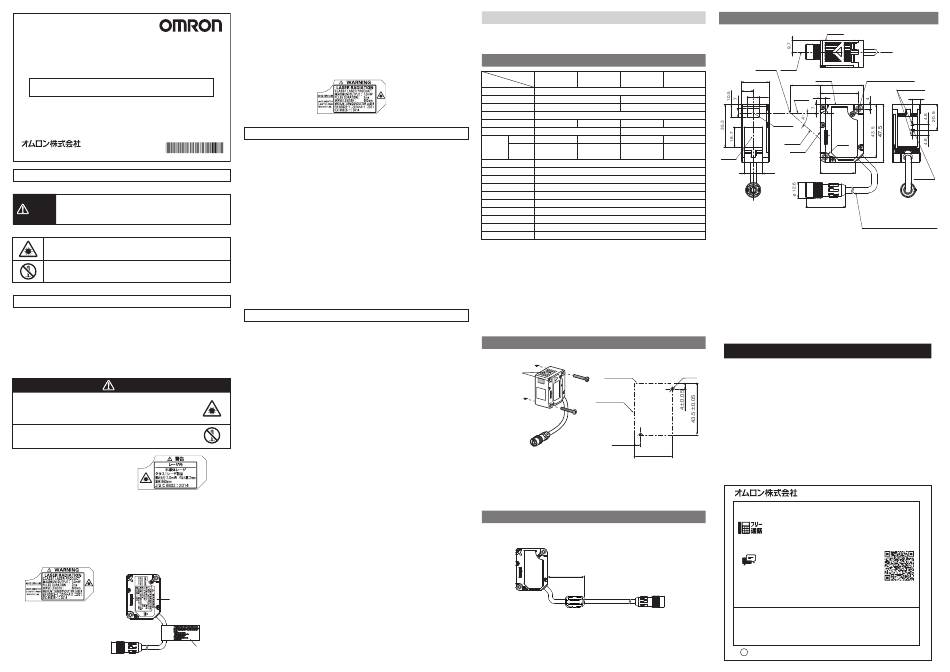

Omron ZX2-LD Series Instruction Sheet

スマー トセンサ
ZX2-LD□□
形
レーザ変位センサ CMOSタ イ プ センサヘッ ド
取扱説明書
このたびは、 本製品をお買い上げいただきまして、 まことにありがと うございます。
ご使用に際しては、 次の内容をお守り く ださい。
・ 電気の知識を有する専門家がお取り扱いく ださい。
・この取扱説明書をよく お読みになり、 十分にご理解のうえ、 正しく ご使用く ださい。
・ この取扱説明書はいつでも参照できるよう大切に保管してく ださい。
©
OMRON Corporation 2010 All Rights Reserved.
* 2 1 4 7 2
安全上のご注意
● 警告表示の意味
正 しい取扱いを しなければ、この危険のために、軽傷・中程度の
警告
傷害を負った り、万一の場合には重傷や死亡に至る恐れがあ り ま
す。ま た、同様に重大な物的損害を もた らす恐れがあ り ます。
● 図記号の意味
●レーザ光線
レーザ光線による危害が生じ る可能性を示 し ます。
●分解禁止
機器を分解する こ と で、感電な どの障害が起こる可能性を示 し ます。
レーザ製品を安全に使用していただく ために
レ ーザ機器に関しては、 国内 ・ 外でレ ーザ安全対策が規定されています。 国内で使用される場合、
国内にて組付け られて海外輸出される場合、 これら を4つのケー スにわけて説明し ます。
1.日本
JIS C6802:2014規格で、 レ ーザー製品のク ラ スに応じて使用者が行わなければな ら ない安全
予防対策が規定されています。 形ZX2-LD□□は本規格に定める ク ラ ス1に分類されます。
● 警告表示
･形ZX2-LD□□□センサヘッ ド ： クラス1
警告
レーザが直接、 または鏡面の物体に反射して、 目に入らないよ うに
ご注意く だ さい。 レーザから放射されたレーザ光はパワー密度が高
く 、 目にはいる と失明する恐れがあ り ます。
分解しないで く だ さ い。 分解する と、 レーザ光がもれ出 し視力障害を
起こす恐れがあ り ます。
・ レ ーザに関する ラベル表示セ ンサヘッ ド側面
に右図の説明ラベルを貼っています。
2.米国
本製品を機器に搭載して米国に輸出する場合、 米国FDA （Food and Drug Administration） の
レ ーザー規制を受けます。 形ZX2-LD□□は、 FDA規格のLaser Notice No.56の規定に基
づき、 IEC 60825-1:2014の基準にてClass1に分類されます。
形ZX2-LD□□はCDRH(Center for Devices and Radiological Health)に届出済みです。
アク セ ッ シ ョ ン番号 ： 1020665-003
米国へ輸出の際は、 説明ラベルを付属のレ ーザ説明ラベル(英文)に貼り替え る と と も に、 証明ラ
ベルを、 右図に示している位置に貼付して く だ さ い。
・ ラベルを貼る位置
レーザ説明ラベル(英文)
証明ラベル
FDA証明ラベル
3.中国
形ZX2-LD□□は、 GB/T 7247.1-2024規格に定めるClass1に分類されます。
（1类激光产品）
4.日本、 米国、 中国を除く 諸外国
国内、 米国および中国以外の地域については、 形ZX2-LD□□はIEC 60825-1:2014 / EN
60825-1:2014+A11:2021規格でク ラ ス1に分類されます。 国内、 米国および中国以外の地域に
ついては、 説明ラベルを付属のレ ーザ説明ラベル(英文)に貼替えて く だ さ い。
安全上の要点
以下に示すよ う な項目は安全を確保する上で必要な こ とですので必ず守って く だ さ い。
■設置環境について
7 9 - 9 L *
・ 引火性、 爆発性ガスの環境では使用しないで く だ さ い。
・ 操作や保守の安全を確保するため、 高電圧機器や動力機器か ら離して設置して く だ さ い。
■電源および配線について
・ 専用のア ンプユニ ッ ト 以外と接続しないで く だ さ い。
・ 高圧線、 動力線と当製品の配線は別配線と して く だ さ い。 同一配線あ るいは同一ダク ト にする と誘
導を受け、 誤動作あ るいは破損の原因になる こ とがあ り ます。
・ コ ネ ク タ を着脱する と きは、 必ず電源を切ってか ら行って く だ さ い。
■設置について
・ 取付けにおいて、 ねじの締め付けは規定の ト ルク以下で確実に行って く だ さ い。
規定の ト ルク M3 ： 0.5N･m
■その他
・ 本体の分解、 修理、 改造、 加圧変形、 焼却などは絶対に しないで く だ さ い。
・ 廃棄する と きは、 産業廃棄物と して処理して く だ さ い。
・ 万が一、 異常を感じた と きには、 すぐに使用を中止し、 電源を切った上で、 当社支店 ・ 営業所までご
相談く だ さ い。
使用上の注意
製品が動作不能、 誤動作、 ま たは性能 ・ 機器への悪影響を防ぐため、 以下のこ と を守って く だ さ い。
■設置場所について
次のよ う な場所には設置しないで く だ さ い
・ 周囲温度が定格の範囲を越え る場所
・ 急激な温度変化によ り、 結露が発生する場所
・ 相対湿度が35〜85%RHの範囲を超え る場所
・ 腐食性ガス、 可燃性ガスがあ る場所
・ 塵埃、 塩分、 鉄粉があ る場所
・ 振動や衝撃が直接加わる場所
・ 強い外乱光 （レ ーザ光、 アー ク溶接光など） があたる場所
・ 直射日光があたる場所や暖房器具のそば
・ 水 ・ 油 ・ 化学薬品の飛沫があ る場所
・ 強磁界、 強電界があ る場所
■電源および配線について
・ ア ンプユニ ッ ト は、 必ず専用ア ンプユニ ッ ト （ZX2-LDA□） を ご使用く だ さ い。
・ セ ンサヘ ッ ドか らのコー ド延長は、 別売の延長ケーブル （ZX2-XC□R） を ご使用く だ さ い。
延長コー ドは複数本を連結してお使いいただ く こ とはで き ません。
■ウ ォ ームア ッ プについて
・ 電源投入後、 10分以上経過してか ら ご使用く だ さ い。
・ 電源投入直後は回路が安定していませんので、 計測値が徐々に変化する こ とがあ り ます。
■保守点検について
・ 調整や着脱を行う場合は、 必ず電源を切ってか ら作業を して く だ さ い。
・ 清掃には、 シ ンナー、 ベン ジ ン、 アセ ト ン、 灯油類は使用しないで く だ さ い。
・ セ ンサヘッ ド前面のフ ィ ルタに、 大き なゴ ミ やホコ リ が付いた場合は、 ブロアブラ シ(カ メ ラ レ ンズ用)で
吹き飛ば して く だ さ い。 呼気で吹き飛ばすこ とは避けて く だ さ い。 小さ なゴ ミ やホコ リ は柔らかい布(レ
ンズク リ ーナーなど)にアルコールを少量含ませて、 ていねいにふき取って く だ さ い。 強く ふく こ とは避
けて く だ さ い。 フ ィ ルタ に傷がつく と、 誤差の原因にな り ます。
■対象物について
・ 対象物の材質 ・ 形状によって、 測定で き ない場合や精度が出ない場合があ り ます。 （ 透明な部材、
反射率の極端に小さ な材質。 ス ポ ッ ト 径よ り も小さ な対象物、 曲率の大き な対象物、 大き く 傾斜した
対象物など）
・ 高精度の検出を維持いただ く ために定期的にス ケー リ ン グを実行して く だ さ い。
■相互干渉について
ア ンプユニ ッ ト 間に演算ユニ ッ ト （ZX2-CAL） を接続して使用する こ とによ り、 複数台のセ ンサヘッ
ド間の相互干渉を防止でき ます。 ただ し、 1台のセ ンサヘッ ドの受光量が上限値に近い状態のと き
に別のセ ンサヘッ ドのレ ーザ光が入光する と、 その効果を発揮でき ない場合も あ り ます。 相互干渉
抑制を目的と して演算ユニ ッ ト を検討される場合は、 事前に実機テス ト で確認して く だ さ い。
パッケージ内容の確認
・ セ ンサヘ ッ ド 1台 ・ フ ェ ラ イ ト コア 1個 ・ レ ーザー説明ラベル(英文 ・ 和文) 各1枚
・ FDA証明ラベル １枚 ・ 取扱説明書 （本書） 1部
１． 定格/性能
形式
ZX2-LD50L ZX2-LD50 ZX2-LD100L
項目
適用アンプ ZX2-LDA□
測定中心距離 50mm 100mm
測定範囲 ±10mm ±35mm
光源 可視光半導体レーザ （波長660nm、 1mW以下、 JIS クラス1 ・ IEC/EN Class1 ・ FDA Class1）
ビーム径 ＊1 約60μm×2.6mm 約φ60μm 約110μm×2.7mm
分解能 ＊2 1.5μm 5μm
リニアリティ 全領域 ±0.1%F.S. ±0.15%F.S. ±0.1%F.S.
＊3 領域限定 ±0.05%F.S. ±0.1%F.S. ±0.05%F.S.
（40〜50mm） （40〜50mm） （65〜100mm）
温度特性 ＊4 0.02%F.S./℃
周囲温度 動作時 ： 0〜50℃ 保存時 ： −15〜＋70℃ （ただ し、 氷結、 結露 しないこ と）
周囲湿度 動作、 保存時 ： 35〜85%RH （ただ し、 結露 しないこ と）
周囲照度 受光面照度 白熱ラ ンプ ： 10,000ℓ x 以下
耐電圧 AC1000V 50〜60Hz 1min.
振動 （耐久） 10〜150Hz 複振幅0.7mm X,Y,Z各方向80min.
衝撃(耐久） 300m/s 2 6方向各3回 （上下、 左右、 前後）
保護構造 IP67
材質 ケース ： ポ リ ブチレンテレフタ レー ト、 レンズフ ィ ルタ ： ガラス、 ケー ブル ： PVC
質量 本体 ： 約75g、 梱包状態 ： 約160g
F.S. 測定範囲
(＊1)ビーム径 ： 測定範囲の最小径の値 （実力値） で、 中心光強度の1/e （13.5%） で定義 していま 2
す。 定義域外に漏れ光があ り、 対象物の周囲が対象物に比べて反射率が高い場合、 誤検出
する場合があ り ます。
(＊2)分解能 ： 形ZX2-LDAに接続 した場合のアナログ出力のゆら ぎの幅を示 します。 （ 形ZX2-LDA
の応答時間を128msに設定し、 当社標準対象物 （白セラ ミ ッ ク） を中心距離と した場合の測
定値を示 し ます。 ） ワークが静止状態の繰り返 し精度を示すもので、 距離精度を示すものではあ
り ません。 強い電磁界内では、 分解能の性能が満足できない場合があ り ます。
(＊3)リ ニアリ ティ ： 基準ワーク測定時における変位出力の理想直線に対する誤差。
(＊4)温度特性 ： センサと対象物 （基準ワーク） の間をアルミ の治具で固定 した場合の値。 （ 測定中心
距離で測定）
２． センサヘッ ドの設置について
セ ンサヘ ッ ド をM3ね じで固定し ます。 締付け ト ルクは0.5N･mで確実に取り付けて く だ さ い。
取りつけ寸法図 （単位:mm）
投光中心
取付基準面
位置マーク
取付基準面
4±0.05
31.5±0.05
重要
・ セ ンサヘ ッ ドの投光部、 受光部には触れないで く だ さ い。 指紋などが付着する と、 正し く 測定で き な く
な り ます。 誤って触れた場合は、 清潔な柔らかい布で汚れを拭き取って く だ さ い。
・ コ ネ ク タ部は振動や衝撃がかか ら ないよ う に固定して く だ さ い。
３． センサヘッ ドの接続について
セ ンサヘ ッ ド ケーブルには、 付属品のフ ェ ラ イ ト コアを必ず取り付けて く だ さ い。 取付位置は、 セ ンサヘ ッ
ド側100mm以内に1個です。
100mm以内
４． 外形寸法図
基準面
投光軸
測定中心
22.6
ZX2-LD100 基準面
Ｌ 35.5
9.7
31.5
10.1
投光軸 4
約φ110μm 投光中心
±0.15%F.S.
受光軸
2-R4
±0.1%F.S.
基準面
（65〜100mm）
受光部
28.43
15.1
30.3
＊形ZX2-LD50(L)の場合 L=50 A=21°
形ZX2-LD100(L)の場合 L=100 A=11.5°
ご承諾事項
当社商品は、 一般工業製品向けの汎用品と して設計製造さ れています。 従いま して、 次に
掲げる用途での使用を意図 してお らず、 お客様が当社商品を これ らの用途に使用さ れる際
2-M3
には、 当社は当社商品に対 して一切保証をいた し ません。 ただ し、 次に掲げる用途であって
も当社の意図 した特別な商品用途の場合や特別の合意がある場合は除き ます。
(a) 高い安全性が必要と さ れる用途 （例 ： 原子力制御設備、 燃焼設備、 航空 ・ 宇宙設備、 鉄
道設備、 昇降設備、 娯楽設備、 医用機器、 安全装置、 その他生命 ・ 身体に危険が及び
う る用途）
(b) 高い信頼性が必要な用途 （例 ： ガス ・ 水道 ・ 電気等の供給システム、 24時間連続運転
システム、 決済システムほか権利 ・ 財産を取扱う用途な ど）
(c) 厳 しい条件または環境での用途 （例 ： 屋外に設置する設備、 化学的汚染を被る設備、
電磁的妨害を被る設備、 振動 ・ 衝撃を受ける設備な ど）
(d) カタログ等に記載のない条件や環境での用途
*(a)か ら(d)に記載さ れている他、 本カタログ等記載の商品は自動車 （二輪車含む。 以下同
じ） 向けではあ り ません。 自動車に搭載する用途には利用 しないで下さ い。 自動車搭載用
商品については当社営業担当者にご相談く だ さ い。
*上記は適合用途の条件の一部です。 当社のベス ト､総合カタ ログ､データ シー ト等最新版
のカタログ、 マニュアルに記載の保証･免責事項の内容を よ く 読んでご使用く だ さ い。
インダス トリアルオー トメーションビジネスカンパニー
●製品に関するお問い合わせ先
お客様相談室
0120-919-066
クイック
携帯電話 ・ PHS ・ IP電話な ど で は ご利用いた だ け ま せんので、 下記の電話番号へおか け く だ さ い。
055-982-5015
電話
（通話料がかかり ます）
オムロンFAクイ ックチャ ッ ト
www.fa.omron.co.jp/contact/tech/chat/
技術相談員にチャ ッ トでお問い合わせいただけます。
（i-Webメ ンバーズ限定）
■営業時間：9:00〜17:00
(土曜日、日曜日、12月31日〜翌年1月3日を除く)
●FAXやWebページでもお問い合わせいただけます。
055-982-5051 / www.fa.omron.co.jp
FAX
●その他のお問い合わせ
納期・価格・サンプル・仕様書は貴社のお取引先、または貴社
担当オムロン販売員にご相談ください。
オムロン制御機器販売店やオムロン販売拠点は、Webページで
ご案内しています。
A x
2024年12月
2-φ3.2（取り付け穴）
レンジ表示灯
6
レーザ
警告灯
ビニール絶縁丸型コード φ4.7 4芯
（導体断面積：0.086mm /
2
絶縁体径：φ0.9mm）
標準長さ 0.5m
（単位：mm）
