HUUM DROP Manual

Electric sauna heater
Hide thumbs Also See for DROP:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

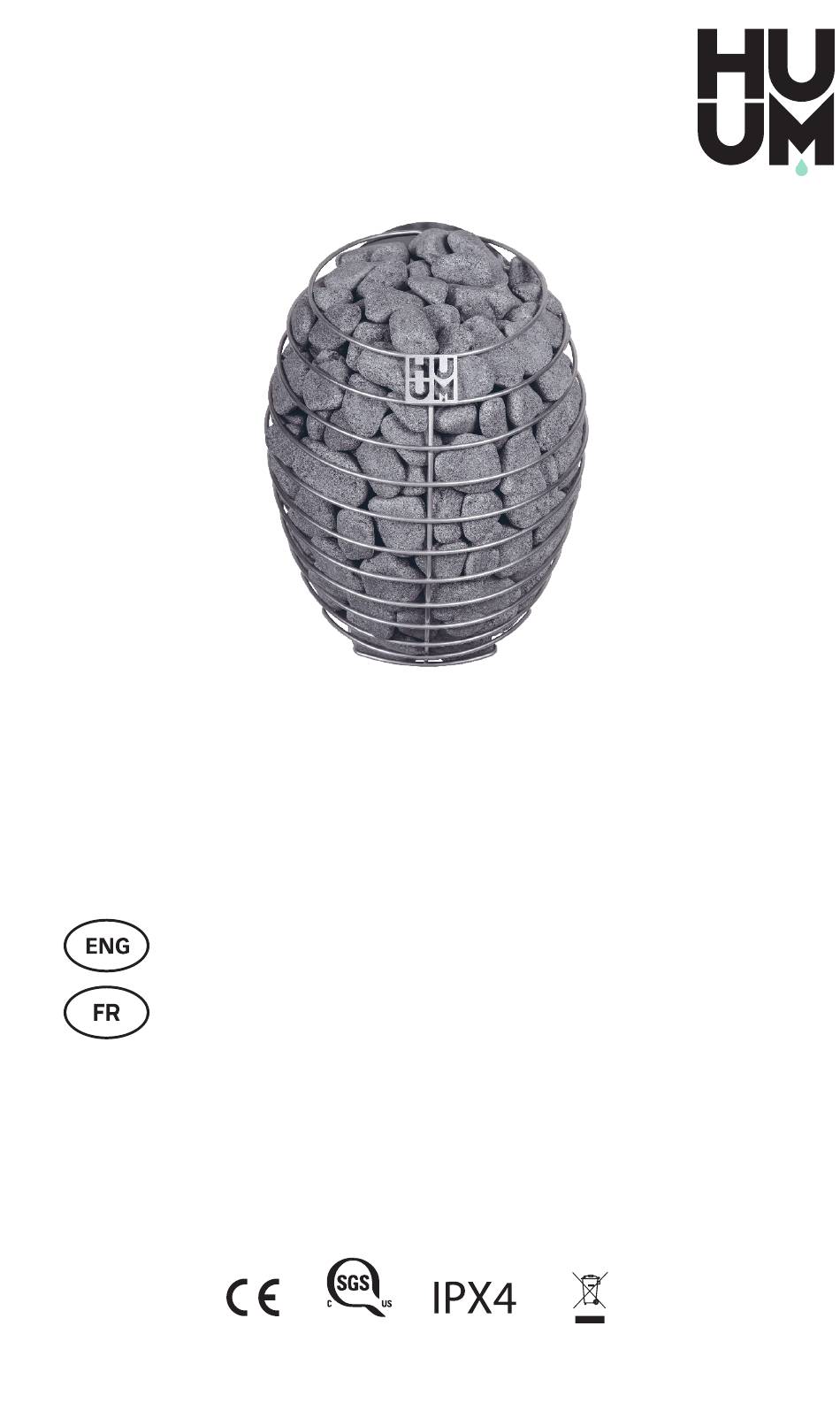

DROP
ELECTRIC SAUNA HEATER
3-19
CHAUFFE-SAUNA ÉLECTRIQUE
21-37
800827
info@huumsauna.com
www.huumsauna.com
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DROP and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for HUUM DROP

Summary of Contents for HUUM DROP

  • Page 1 DROP ELECTRIC SAUNA HEATER 3-19 CHAUFFE-SAUNA ÉLECTRIQUE 21-37 800827 info@huumsauna.com www.huumsauna.com...
  • Page 3 ATTENTION! HUUM DROP electric heater requires a control system and stones. Ensure that all parts included in the box are installed. This installation and operation manual is intended for use by the sauna owner or maintenance person as well as the electrician responsible for the installation of the heater.

  • Page 4: Before Installation

    Table 1. MIN gap 3 ¹⁵/₁₆" 23 ⁷/₃₂" 17 ¹/₈" 6 ¹¹/₁₆" 12 ⁷/₃₂" 47 ¹/₄" DROP 4 100 mm 590 mm 435 mm 170 mm 310 mm 1200 mm 3 ²³/₃₂" 24 ¹³/₁₆" 17 ²⁹/₃₂"...
  • Page 5 6 X 40 Min. 47 ¹/₄" / 1200mm 9 ⁷/₁₆"/ 240 2 ⁹/₁₆" Min. 3 ¹⁵/₁₆" /100mm 65mm Figure 1. Positioning of the heater Before installing the heater in its final position, ensure that all included parts are correctly placed. Follow the instructions below carefully. Figure 2.
  • Page 6 Figure 3. Installation of the retainer of Figure 4. Installation of the HUUM HUUM DROP 4 and 6 with DROP heating elements spacer. 3 heating elements. Figure 5. Installation of the retainer of HUUM DROP 7 and DROP 9 with 5 heating elements.
  • Page 7 Installing an electric heater inside the sauna bench HUUM DROP electric heater can also be partially mounted inside the sauna bench or sauna floor. • At least 14 ³/₄" (375 mm) of the submerged heater should protrude from the sauna bench surface;...
  • Page 8 Output Amps Circuit Breaker Min.Wire Size Table 2. Room* kW (240 V) 106-248 ft DROP 4 18.75 3–7 m 177-318 ft DROP 6 5–9 m 248-389 ft DROP 7 31.25 7–11 m 283-460 ft DROP 9 37.5 8–13 m In case there are any uninsulated brick, tile, or glass walls in the sauna room, an additional 3.3 ft³...
  • Page 9 Laying of the heater stones Before filling the heater with stones, ensure that all heater parts are correctly installed and in place. If you have a DROP 7 or DROP 9 heater, do not place stones under the heating element retainer.
  • Page 10 3. Heating elements are bent 2. Partially filled 4. Correctly laid stones Figure 7. Placing the stones in DROP 4 and DROP 6 with 3 heating elements Too tightly filled 3. Heating elements are bent 2. Partially filled and under retainer 4.

  • Page 11: Sauna Room

    To prevent accidental contact with the hot heater it is recommended to install a safety railing around the heater. • You can build your own safety railing or use the special accessory HUUM DROP electric heater safety railing, which can be obtained from your HUUM distributor.
  • Page 12 (2000 - 2300 mm). In case of a higher sauna room, it is advisable to lower the ceiling, thus reducing the volume of the sauna room. The minimum permissible height of the sauna room for HUUM DROP electric heater is 75 in (1900 mm).
  • Page 13 In order to avoid aesthetic damage, ceramic tiles and dark joint filler should be used under and around the heater. You can use the optional DROP Drip Tray, available through your HUUM distributor. Please refer to Appendix 2 for more details.

  • Page 14: Using Instruction

    USING INSTRUCTION Using the heater ATTENTION! Always check that there are no foreign objects on, above or near the heater before switching it on. This could cause a fire hazard. In order to use the heater, you will need to install a heater control system. The control system is not included in the set.

  • Page 15: Warnings And Notes

    WARNINGS AND NOTES • The heater is designed to heat the sauna room to the temperature at which the sauna is enjoyed. It may not be used for any other purpose. • All maintenance work requiring special skills should be carried out by a trained professional.

  • Page 16: Warranty

    WARRANTY General terms and conditions can be found on our webpage huumsauna.com/warranty Find the most up-to-date material on the manufacturer’s website: huumsauna.com...

  • Page 17: Spare Parts

    SP0117 Heating element fixing kit Heating element retainer for 5 SP0118 heating elements: DROP 7/9 Heating element retainer for SP0119 5 heating elements: DROP 7/9 Heating element retainer for 3 SP0120 heating elements: DROP 4/6 ** */** SP0121 Rubber grommet...
  • Page 18 Spare parts Code Name Type Figure SP0116 Cable set: DROP 7/9 SP0111 Cable set with clamp: DROP 4/6 SP0112 Cable set with clamp: DROP 7/9 SP0122 Set of bottom reflectors: DROP 7/9 SP0123 Bottom reflector: DROP 7/9 Heater mounting plate with...

  • Page 19: Heating Elements

    APPENDIX 2 Accessories Code Name Figure H3001022 DROP Embedding Flange H3001062 DROP Safety Railing H3001072 DROP Drip Tray APPENDIX 3 Heating elements DROP 6 DROP 4 DROP 7 DROP 9 1,5 kW 2 kW SP0003 SP0004...

  • Page 21: Manuel D'installation Et D'utilisation

    ATTENTION! Le chauffe-sauna électrique HUUM DROP nécessite un panneau de commande et des pierres. Assurez-vous que toutes les pièces incluses dans la boîte sont installées. Ce manuel d’installation et d’utilisation est destiné à être utilisé par le propriétaire du sauna ou la personne chargée de l’entretien, ainsi que par l’électricien responsable de...

  • Page 22: Avant L'installation

    Fixez le cadre du chauffe-sauna au mur. Écart MIN Tableau 1. 100 mm 590 mm 435 mm 170 mm 310 mm 1200 mm DROP 4 17 ¹/₈" 3 ¹⁵/₁₆" 23 ⁷/₃₂" 6 ¹¹/₁₆" 12 ⁷/₃₂" 47 ¹/₄" 120 mm 630 mm...
  • Page 23 6 X 40 Min. 1200mm / 47 ¹/₄" 240mm / 9 ⁷/₁₆" 65mm Min. 100mm / 3 ¹⁵/₁₆" 2 ⁹/₁₆" Figure 1. Positionnement du chauffe-sauna. Avant d'installer le chauffe-sauna dans sa position finale, assurez-vous que toutes les pièces incluses sont correctement installées. Suivez attentivement les instructions ci-dessous.
  • Page 24 Figure 4. Installation de l’entretoise des retenue pour HUUM DROP 4 et 6 éléments chauffants de HUUM DROP. avec 3 éléments chauffants. Figure 5. Installation du dispositif de retenue de HUUM DROP 7 et de DROP 9 avec 5 éléments chauffants.
  • Page 25 L’immersion maximale autorisée du chauffe-sauna est fourni dans la Figure 6. min.375 mm 14 ³/₄" Figure 6. Installation du chauffe-sauna électrique HUUM DROP à l’intérieur du banc de sauna Raccordement du chauffe-sauna à l’alimentation électrique ATTENTION! Seul un électricien certifié...
  • Page 26 Taille min. de Ampères Disjoncteur Tableau 2. émise Pièce* câble kW (240 V) 3 à 7 m DROP 4 18.75 106 à 248 pi 5 à 9 m DROP 6 177 à 318 pi 7 à 11 m DROP 7 31.25 248 à...
  • Page 27 Avant de remplir le chauffe-sauna avec des pierres, assurez-vous que toutes les pièces de l'appareil sont correctement installées et en place. Si vous disposez d’un chauffe-sauna DROP 7 ou DROP 9, ne placez pas de pierres sous le dispositif de retenue de l'élément chauffant.
  • Page 28 UN CONTENEUR EN PIERRE TROP PEU REMPLI ENTRAÎNE UN RISQUE D’INCENDIE! Remplissage trop serré 3. Les éléments chauffants sont pliés 2. Partiellement rempli 4. Pierres correctement posées Figure 7. Placez les pierres dans DROP 4 et DROP 6 avec 3 éléments chauffants.
  • Page 29 2. Partiellement rempli et sous 4. Pierres correctement posées le dispositif de retenue Figure 8. Placez les pierres dans DROP 7 et DROP 9 avec 5 éléments chauffants. Rambardes de sécurité Pour éviter tout contact accidentel avec le chauffe-sauna chaud, il est recommandé...
  • Page 30 La hauteur minimale admissible du sauna pour le chauffe-sauna électrique HUUM DROP est de 1900 mm (75 po). 2. La distance entre la marche supérieure du banc de sauna et le plafond doit être compris entre 1 100 et 1 300 mm (44 et 51 po).
  • Page 31 Afin d’éviter des dommages esthétiques, des carreaux de céramique et un joint de remplissage foncé doivent être utilisés sous et autour du chauffe-sauna. Vous pouvez utiliser le bac d'égouttage DROP en option, à procurer auprès de votre distributeur HUUM. Veuillez vous référer à l'annexe 2 pour plus de détails.

  • Page 32: Instructions D'utilisation

    Dans le cas d’un sauna avec ventilation mécanique, les éléments suivants doivent être présents : 1. Tuyau d’alimentation en air au milieu du chauffe-sauna ou plus haut (≥ 400 mm / 15 ³/₄"). 2. Tuyau d’air d’échappement du côté opposé du chauffe-sauna (≤...
  • Page 33 Dans un sauna correctement isolé et avec un chauffage de la bonne capacité, il faudra environ une heure pour atteindre la température souhaitée. Les pierres sont générale- ment chauffées à la bonne température de coulée d’eau simultanément avec la pièce de sauna.

  • Page 34: Garantie

    • Ne faites jamais de vapeur à l’aide d’un tuyau d’arrosage. • Utilisez des parfums et des huiles de sauna uniquement dans l’eau de vapeur. Si versé directement sur les pierres sous forme non diluée, ils peuvent prendre feu. • Une couche d'isolation thermique ignifuge d'au moins 50 mm (2 po) est recommandée sous la planche du sauna.

  • Page 35: Pièces De Rechange

    Dispositif de retenue de l'élément SP0119 chauffant pour 5 éléments chauffants : DROP 7/9 Dispositif de retenue de l'élément SP0120 chauffant pour 3 éléments chauffants : DROP 4/6 */** SP0121 Œillet en caoutchouc SP0115 Jeu de câbles : DROP 4/6...
  • Page 36 Pièces de rechange Code Type Figure SP0116 Jeu de câbles : DROP 7/9 SP0111 Jeu de câbles avec pince : DROP 4/6 SP0112 Jeu de câbles avec pince : DROP 7/9 Ensemble de réflecteurs inférieurs : SP0122 DROP 7/9 SP0123 Réflecteur inférieur : DROP 7/9...

  • Page 37: Éléments Chauffants

    ANNEXE 2 Accessoires Code Figure H3001022 Bride d'encastrement DROP H3001062 Rampe de sécurité DROP H3001072 Bac d'égouttement DROP ANNEXE 3 Éléments chauffants DROP 6 DROP 4 DROP 7 DROP 9 1,5 kW 2 kW SP0003 SP0004...
  • Page 38 NOTES REMARQUES © All rights reserved HUUM Sauna 2025...
  • Page 39 NOTES REMARQUES © All rights reserved HUUM Sauna 2025...
  • Page 40 #huumsauna www.huumsauna.com...
