Page 1 CLIFF ELECTRIC SAUNA HEATER 3–13 15-25 POÊLE ÉLECTRIQUE 800827 info@huumsauna.com www.huumsauna.com...

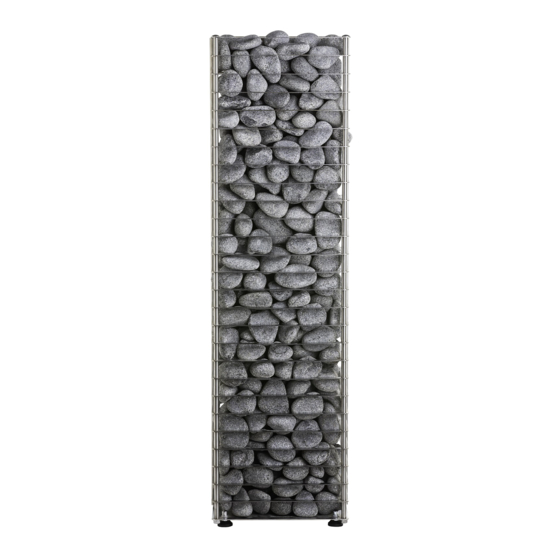

Page 3 The safety of the products is based on EN 60335-2-53: 2011 “House- hold and similar electrical appliances. Safety. Part 2-53: Particular requirements for sauna heating appliances and infrared cabins”. The HUUM CLIFF electric sauna heater delivery set contains: • electric heater;...
Page 4 Min 47.3 / 1200 mm 3.5 * 6 X 40 6 X 40 34.4 875 mm * CLIFF Mini 3.5 is att ached to the wall with a special bracket See CLIFF Mini 3.5 heater data in the table below.
Page 5 Output kW Table 1 Room Amps Circuit breaker Wire size (240 V) 124-212 ft 14.58 CLIFF Mini 3,5-6 m 176.5-353 ft CLIFF 5–10 m 318-530 ft 37.5 CLIFF 9–15 m CLIFF 10.5 10.5 353-600 ft 43.75 10-17 m Output kW...
Page 6 • have physical contact with the heater or that other dangerous situations could emerge during the heating process. CLIFF Mini holds approximately 132 lb (60 kg) of stones and CLIFF • holds approximately 330 lb (150 kg). The input of the power cable is located on the bottom cover of •...
Page 7 The stones on the external surface of the heater must be stacked • close to one another. The heating elements must not be visible. Using ceramic stones in the CLIFF heater is allowed at the user’s • responsibility. Too sparsely filled stone container causes fire hazard! ATTENTION! We recommend a specialist to lay the stones on the heater.
Page 8 Removing the ribs of the heater For fitting the stones, all of the ribs are removable by props (A). On the bottom of the heater, release the nuts of the threaded rod by 5 mm. 2. Push the props between the ribs of the heater. 3.
Page 9 First-time use of the sauna heater Before switching the heater on, the insulation resistance might prove to be lower than the standard. The reason for that is the moisture seeped into the insulating layer during storage in the warehouse and transportation.
Page 10 SAUNA ROOM Wall materials and insulating the sauna room In a sauna with electric heating, all massive heat accumulating wall surfaces (brick, glass brick, rendering etc.) must be insulated to use the electric heater with a regular output. The following sauna wall and ceiling construction is considered to be sufficiently insulated: a carefully installed insulation wool layer of 4 in, minimum 2 in •...
Page 11 Floor of the sauna room The heater stones in use crumble due to temperature changes. The pieces and pebbles breaking away from the heater stones are washed on the sauna’s floor with the steam-making water. Hot stone parts may damage plastic flooring under and near the heater. Heater stone particles and sprays from the steam-making water (e.g., with iron content) may absorb into the light joints of a tile floor.
Page 12 WARNING! Before turning on the electric heater, always check the sauna • room and heater. The heater may be used only when it has been correctly filled • with stones. Do not cover the heater—this causes fire hazard. • Do not touch a working heater, it causes burns. •...
Page 13 WARRANTY Buyer is obligated to read user manual and follow instructions and requirements presented. Damage to the product caused by not following instructions and requirements will void warranty. If any defects are found on the product, where manufacturer can be blamed, then buyer has the right to demand fixing or replacing the product.
Page 15 2-53: Règles particulières pour les appareils de chauffage de saunas et les cabines infrarouges». Tous les composants du poêle doivent être installés comme prévu dans la notice. Le poêle HUUM CLIFF est livré avec les composants suivants: poêle avec réceptacle à pierres;...
Page 16 6 X 40 6 X 40 34.4 875 mm *On fi xe le poêle CLIFF Mini 3,5 au mur à l’aide d’un support spécial Pour en savoir plus sur les caractéristiques techniques du poêle CLIFF Mini 3,5 veuillez voir le tableau ci-dessous.
Page 17 Sortie kW Disjoncteur Tableau 1 Pièce Amps Taille du câblage (240 V) 124-212 ft CLIFF Mini 14.58 3,5-6 m 176.5-353 ft CLIFF 5–10 m 318-530 ft 37.5 CLIFF 9–15 m 353-600 ft 10.5 43.75 CLIFF 10.5 10-17 m Sortie kW...
Page 18 • personne étant dans la pièce chaude au moment du chauffage, ainsi que prévenir autres situations dangereuses. CLIFF Mini contient approximativement 60 kg de pierres et CLIFF • contient approximativement 75 kg de pierres Les entrées du câble d’alimentation se trouvent sur le couvercle •...
Page 19 Les pierres doivent couvrir complètement les résistances • chauffantes (les résistances ne doivent pas être visibles). L’utilisation de pierres céramiques dans le réceptacle à pierres CLIFF • n’est autorisée qu’à vos risques et périls. Si le compartiment à pierres est trop peu rempli, il présente ATTENTION! un risque d’incendie!
Page 20 Démontage des traverses de réceptacle à pierre Pour poser les pierres on démonte les traverses à l’aide de coins (A). Desserrer de 5 mm les écrous au bas de montants du poêle. 2. Insérer les coins entre les traverses. 3. Retirez la traverse de deux côtés avec précaution, tout d’abord du côté...
Page 21 La première mise en marche du poêle Lors de la première mise en marche du poêle, la résistance d’isolation peut être temporairement inférieure à la normale. Cela est dû à l’humidité qui s’est infiltrée dans sa couche isolante pendant le stockage et le transport.
Page 22 PIÈCE CHAUDE Isolation thermique de la pièce chaude et matériaux muraux Dans un sauna électrique, tous ses murs massifs accumulant de la chaleur (murs en briques ou briques de verre, murs enduits d’un crépi etc.) doivent être couverts d’un isolant thermique pour permettre d’utiliser un poêle de puissance normale.
Page 23 Plancher dans la pièce chaude À cause des changements de température, les pierres s’effritent. Les petits morceaux qui se détachent de pierres sont emportés par l’eau jetée sur le réceptacle et tombent sur le plancher. Ces fragments chauds peuvent endommager le revêtement en plastique sous et autour du poêle.
Page 24 ATTENTION ! Veuillez toujours contrôler la pièce chaude et le poêle avant de • mettre en marche le poêle. Le réceptacles à pierres de votre poêle doit être correcte- ment • rempli de pierres. Ne couvrez pas le poêle, – dans le cas contraire cela crée un •...
Page 25 GARANTIE L’acheteur est tenu de lire la notice d’utilisation du produit et de suivre les préconisations y énoncées. Les défauts de fonctionnement ou les pannes dus au non-respect du mode d’emploi ne sont pas couverts par la garantie du fabricant. En cas de défaut de fabrication ou d’une défaillance, dont le fabricant est responsable, l’acheteur aura le droit à...
Page 26 #huumsauna www.huumsauna.com...
