D10 s
Robot Vacuum and Mop
User Manual
The illustrations in this manual are for reference only. Please refer to the actual product.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DreameBot D10S Pro and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Dreame DreameBot D10S Pro

Summary of Contents for Dreame DreameBot D10S Pro

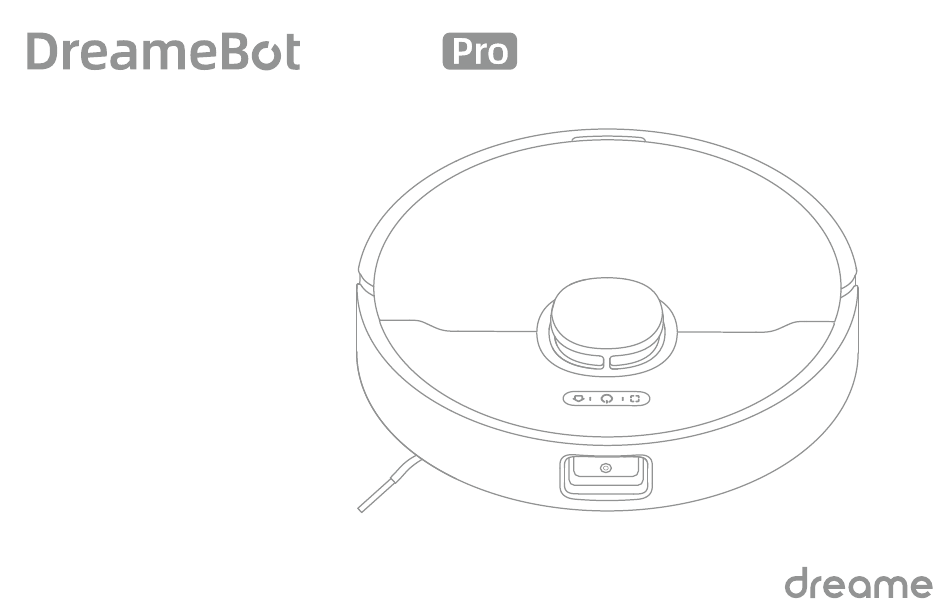

  • Page 1 D10 s Robot Vacuum and Mop User Manual The illustrations in this manual are for reference only. Please refer to the actual product.
  • Page 2 Contents User Manual Benutzerhandbuch...

  • Page 3: Safety Information

    Safety Information To avoid electric shock, fire or injury caused by improper use of the appliance, please read the user manual carefully before using the appliance and keep it for future reference. · This product should not be used by children younger than 8 years old nor persons Usage Restrictions with physical, sensory, intellectual deficiencies, or limited experience or knowledge without the supervision of a parent or guardian to ensure safe operation and to...
  • Page 4 Safety Information · Keep hair, fingers, and other body parts away from the suction opening of the Usage Restrictions robots. · To prevent damage or harm from dragging, clear any loose objects from the floor, and remove cables or power cords on the cleaning path before operating the appliance.
  • Page 5 Please avoid direct eye contact with it during use. Information Hereby, Dreame Trading（Tianjin）Co., Ltd. declares that the radio equipment type RLS6A is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: https://global.dreametech.com...

  • Page 6: Product Overview

    Product Overview Accessories Charging Dock Cleaning Tool Power Cord Water Tank Mop Pad Side Brush...
  • Page 7 Product Overview Robot Spot Cleaning Button · Press briefly to start spot cleaning Power/Clean Button · Press and hold for 3 seconds to turn on or off · Press briefly to start cleaning after the robot is turned on Dock Button ·...
  • Page 8 Product Overview Robot Cliff Sensors Universal Wheel Reset Button · Press and hold for 3 seconds to restore the robot to factory settings Charging Contacts Cover Side Brush Wi-Fi Indicator Cleaning Tool Main Wheels Main Brush Brush Guard Clips Air Outlet/Speaker Robot Sensors Laser Distance Sensor (LDS) Bumper...
  • Page 9 Product Overview Dust Bin Mopping Module Water Inlet Bin Clip Water Tank Bin Cover Water Tank Release Clip Filter Mop Pad Attaching Area Charging Dock Signaling Area Power Port Charging Contacts...
  • Page 10 Preparing Your Home Tidy up items such as power cords, cloths, slippers, and toys to Before cleaning, place a physical barrier at the edge of the stairs improve the efficiency of the robot. and sofa to ensure the secure and smooth operations of the robot. Open the door of the room to be cleaned, and put the furniture in With the AI visual sensor, the robot can better recognize and its proper place to leave more space.

  • Page 11: Before Use

    Before Use 1. Remove the protective strips ＞ 0.5 m ＞ 0.5 m ＞ 1.5 m Note: · Keep the immediate area 1.5m in front of the charger and 0.5m to both sides of the charging dock clear of objects. 2.
  • Page 12 Open the Dreamehome app, tap " " in the upper right, and then scan the QR code above again to add "DreameBot D10s Pro". Please follow the prompts to finish the Wi-Fi connection. Note: If your robot cannot connect to the app successfully, reset the Wi-Fi and add the device again.

  • Page 13: How To Use

    How to Use 1. Fast Mapping 4. Pause/Sleep After configuring the network for the first time, follow the When the robot is running, press any button to pause it. If the instructions on the app to quickly create a map, and the robot robot is paused for more than 10 minutes, it automatically enters will start mapping without cleaning.
  • Page 14 How to Use 7. Scheduled Cleaning 2) Fill the tank with water. You can schedule cleaning time in the Dreamehome app. The robot will automatically start cleaning at the designated time and then return to the charging dock to recharge when the cleaning is done. 8.

  • Page 15: Routine Maintenance

    Routine Maintenance Parts Clean the Dust Bin and Filter To keep the robot in good condition, it is recommended to refer to the 1. Open the robot cover and press the bin clip to remove the dust bin. following table for routine maintenance. Maintenance Part Replacement Period...
  • Page 16 Routine Maintenance Clean the Mopping Module 3. Remove the filter and tap its basket gently. 1. Slide the two release clips on the side of water tank to remove the mopping module, and then pull the mop pad off the mopping module.
  • Page 17 Routine Maintenance Clean the Main Brush 3. Clean the mop pad with water only and leave to air dry before re-installing. 1. Press the brush guard clips inwards to remove the brush guard and lift the brush out of the robot. 24 hrs Note: ·...
  • Page 18 Routine Maintenance Note: Wet cloths can damage sensitive elements within the robot and charging dock. Please use dry rags for cleaning. Clean the Side Brush Pull out the side brush and use the included cleaning tool to remove Clean the LDS Laser Clean the AI Visual Sensor any hair tangled in the brush.
  • Page 19 Routine Maintenance Clean the Charging Contacts Robot Restarting If the robot stops responding or cannot be turned off, press and hold down the button for 10 seconds to forcefully turn it off. Then press and hold the button for 3 seconds to turn the robot Battery The robot contains a high-performance lithium-ion battery pack.
  • Page 20 Problem Solution Battery level is low. Recharge the robot at the charging dock, then try again. Robot does not turn on The temperature of the battery is too low or too high. It is recommended to operate the appliance at a temperature between 32 ℉...
  • Page 21 For additional services, please contact us via aftersales@dreame.tech Website: https://global.dreametech.com...

  • Page 22: Specifications

    Specifications Robot Charging Dock Model RLS6A Model RCS0 Charging Time Approx. 6 hours Rated Input 100-240 V~50/60 Hz 0.5 A Rated Voltage 14.4 V Rated Output 19.8 V Rated Power 46 W Under normal use of condition, this equipment should be kept a separation distance of at least 20 cm between the antenna and Operation 2400-2483.5 MHz...
  • Page 23 Battery Disposal and Removal Removal Guide The built-in lithium-ion battery contains substances that are hazardous to the environment. Before disposing of the battery, 1. Turn over the robot, use a proper tool to remove the screws on make sure the battery is removed by qualified technicians and the back of the robot, and then remove the cover.
  • Page 24 Sicherheitsinformationen Um Stromschläge, Brände oder Verletzungen durch unsachgemäßen Gebrauch des Geräts zu vermeiden, lesen Sie bitte die Bedienungsanleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie zum späteren Gebrauch auf. ·Um einen sicheren Betrieb zu gewährleisten und Risiken zu vermeiden, darf dieses Produkt Nutzungseins- nicht von Kindern unter 8 Jahren, von Personen mit körperlichen, sensorischen oder geistigen chränkungen...
  • Page 25 Sicherheitsinformationen ·Entfernen Sie lose Gegenstände vom Boden und entfernen Sie Kabel oder Netzkabel am Nutzungseins- Reinigungsweg, bevor Sie das Gerät in Betrieb nehmen, um Schäden oder Schäden beim chränkungen Anziehen zu verhindern. ·Halten Sie Haare, Finger und andere Körperteile von der Saugöffnung des Roboters fern. ·Bitte halten Sie die Reinigungswerkzeuge für die Bürste von Kindern fern.
  • Page 26 Klasse 1. Bitte vermeiden Sie direkten Augenkontakt mit ihm während des Gebrauchs. tsinformationen Hiermit bestätigt, Dreame Trading (Tianjin) Co., Ltd. dass das Funkgerät des Typs RLS6A mit der Verordnung 2014/53/EU in Einklangsteht. Der vollständige Wortlaut der EU- Konformitätserklärung ist unter der folgenden Internetadresse abrufbar: https://global.dreametech.com...
  • Page 27 Produktübersicht Zubehör Ladestation Reinigungswerkzeug Netzkabel Wassertank Wischmopp Seitenbürste...
  • Page 28 Produktübersicht Roboter Taste für die Punktreinigung · Kurz drücken, um die Punktreinigung zu starten Ein-/Aus- und Reinigungstaste · Halten Sie die Taste 3 Sekunden lang gedrückt, um das Gerät ein- oder auszuschalten · Kurz drücken zum Start der Reinigung nach dem Einschalten des Roboters Schaltfläche zum Andocken ·...
  • Page 29 Produktübersicht Absturz-Sensoren Roboter Reset-Taste · Halten Sie 3 Sekunden lang Universal-Rad gedrückt, um die ursprünglichen Einstellungen wiederherzustellen Ladekontakte Seitenbürste Abdeckung Hauptbürste WLAN-Anzeiger Reinigungswerkzeug Haupträder Freigabe Hauptbürstenabdeckung Luftauslass/Lautsprecher Robotersensor Laserdistanzsensor Stoßfänger AI Visueller Sensor...
  • Page 30 Produktübersicht Staubbehälter Wischmodul Wasserzufluss Freigabe Staubbehälter Wassertank Staubbehälterabdeckung Filter Freigabe Wassertankabdeckung Wischmopp Befestigungsbereich Ladestation Signalbereich Stromanschluss Ladekontakte...
  • Page 31 Ihr Zuhause vorbereiten Ordnen Sie Gegenstände wie Netzkabel, Tücher, Hausschuhe und Montieren Sie vor der Reinigung die physische Barriere an Spielzeug, um die Effizienz der Reinigung zu verbessern. den Kanten von Treppen und Möbeln, um dem Roboter ein reibungsloses Arbeiten zu ermöglichen. Öffnen Sie die Tür des zu reinigenden Raumes und stellen Sie die Mit dem visuellen KI-Sensor kann der Roboter Hindernisse wie Möbel in die geeignete Position, um mehr Platz zu schaffen.

  • Page 32: Vor Der Verwendung

    Vor der Verwendung 1. Die Schutzstreifen entfernen ＞ 0,5 m ＞ 0,5 m ＞ 1,5 m Hinweis: · Stellen Sie sicher, dass auf beiden Seiten der Ladestation ein Abstand von mindestens 0,5 2. Seitenbürste installieren Metern und vor der Ladestation ein Abstand von mehr als 1,5 Metern eingehalten wird. ·...
  • Page 33 Verbinden mit Dreamehome App Dieses Produkt funktioniert mit der Dreamehome App, mit der Sie Ihr Gerät steuern können. 1. Laden Sie die Dreamehome App herunter 3. WLAN zurücksetzen Scannen Sie den QR-Code auf dem Roboter oder suchen Sie Gleichzeitig drücken und halten Sie die Taste bis Sie im App Store nach "Dreamehome"...
  • Page 34 Gebrauchsanleitung 1. Schnelle Kartenerstellung 4. Pause / Schlaf Nachdem Sie das Netzwerk zum ersten Mal konfiguriert haben, Wenn der Roboter läuft, drücken Sie eine beliebige Taste, um ihn folgen Sie den Anweisungen in der App, um schnell eine Karte zu pausieren. Wenn der Roboter länger als 10 Minuten pausiert zu erstellen, wobei der Roboter die Kartierung ohne Reinigung wird, wechselt er automatisch in den Schlafmodus.
  • Page 35 Gebrauchsanleitung 7. Geplantes Reinigen 2) Füllen Sie den Tank mit Wasser. Sie können die Reinigungszeiten automatisch mit der Dreamehome App planen. Der Roboter wird zu der geplanten Zeiten automatisch mit der Reinigung anfangen und nach ausgeführter Reinigung wieder zur Ladung an die Ladestation zurückkehren. 8.

  • Page 36: Regelmäßige Wartung

    Regelmäßige Wartung Teile Staubbehälter und Filter reinigen Es wird empfohlen, sich für die routinemäßige Wartung auf die folgende 1. Öffnen Sie die Roboterabdeckung und drücken Sie auf den Tabelle zu beziehen, um den Roboter in gutem Zustand zu halten. Staubbehälterklipp, um den Staubbehälter zu entfernen. Häufigkeit des Teil Häufigkeit der Wartung...
  • Page 37 Regelmäßige Wartung Reinigen Sie das Wischmodul 3. Nehmen Sie den Filter heraus und klopfen Sie vorsichtig auf seinen Korb. 1. Schieben Sie die beiden Freigabeklammern an der Seite des Wassertanks, um den Moppaufsatz zu entfernen, und ziehen Sie dann den Wischmopp vom Moppaufsatz ab. Hinweis: Versuchen Sie nicht, den Filter mit einer Bürste, einem Finger oder scharfen Gegenständen zu reinigen, um Schäden zu vermeiden.
  • Page 38 Regelmäßige Wartung Bürste reinigen 3. Die Wischlappen ausschließlich mit Wasser reinigen und vor Reinstallieren an der Luft trocknen lassen. 1. Drücken Sie den Bürstenschutzclip nach innen, um den Bürstenschutz zu entfernen und die Bürste aus dem Roboter zu heben. 24 hrs Hinweis: ·...
  • Page 39 Regelmäßige Wartung Seitenbürste reinigen Ziehen Sie die Seitenbürste heraus und entfernen Sie mit dem mitgelieferten Reinigungswerkzeug alle in der Bürste verwickelten Haare. Das Hauptrand und das Universal-Rad reinigen Hinweis: Verwenden Sie ein Werkzeug, z. B. einen kleinen Schraubendreher, um die Achse und den Reifen des Universalrads zu trennen.
  • Page 40 Regelmäßige Wartung Hinweis: Bitte verwenden Sie zur Reinigung ein trockenes Geschirrtuch, da der Roboter und das innere der Ladestation empfindliche Komponenten enthalten. Verwenden Sie keine nassen Spültücher, um durch Wasser verursachte Schäden zu vermeiden. Reinigen Sie den LDS Reinigen Sie die Kontakte der Ladestation Reinigen Sie den AI Visuellen Lasersensor Sensor...
  • Page 41 Problem Lösung Der Akkustand ist niedrig. Laden Sie den Roboter an der Ladestation auf und versuchen Sie es dann erneut. Roboter lässt sich nicht Die Temperatur des Akkus ist zu niedrig oder zu hoch. Es wird empfohlen, das Gerät bei einer Temperatur zwischen einschalten 0°C und 40°C in Betrieb zu nehmen.
  • Page 42 Wenn der Roboter zu weit von der Ladestation entfernt ist, kann er möglicherweise zurück, nachdem er versetzt wurde nicht automatisch von selbst zurückkehren. In diesem Fall müssen Sie den Roboter manuell auf der Ladestation platzieren. Für weitere Dienstleistungen kontaktieren Sie uns bitte über aftersales@dreame.tech Webseite: https://global.dreametech.com...

  • Page 43: Spezifikationen

    Spezifikationen Roboter Ladestation Modell RLS6A Modell RCS0 Nenneingang 100-240 V~50/60 Hz 0,5 A Ladedauer Ca. 6 Stunden Nennausgang 19,8 V Nennspannung 14,4 V Unter normalen Einsatzbedingungen muss dieses Gerät einen Bemessungsleistung 46 W Abstand von mindestens 20 cm zwischen der Antenne und dem Körper des Benutzers einhalten.
  • Page 44 Entsorgung und Entfernung von Batterien Anleitung zum Entfernen Die eingebaute Lithium-Ionen-Batterie enthält umweltgefährdende Substanzen. Stellen Sie vor der Entsorgung 1. Drehen Sie den Roboter um, entfernen Sie mit einem geeigneten der Batterie sicher, dass die Batterie von qualifizierten Technikern Werkzeug die Schrauben auf der Rückseite des Roboters und entfernt und in einer geeigneten Recyclinganlage entsorgt wird.
  • Page 45 Entsorgung von Elektro- und Elektronikgeräten Die durchgestrichene Mülltonne bedeutet, dass Sie gesetzlich verpflichtet sind, diese Geräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Entsorgung über die Restmülltonne oder die gelbe Tonne ist untersagt. Enthalten die Produkte Batterien oder Akkus, die nicht fest verbaut sind, müssen diese vor der Entsorgung entnommen und getrennt als Batterie entsorgt werden. ...
  • Page 46 The word "dreame" is the abbreviation of Dreame Technology Co., Ltd. and its subsidiaries in China. It is the transliteration of the company's Chinese name " 追觅 ", which means striving for excellence in every endeavor and reflects the company's vision of continuous pursuit, exploration and search in technology.
