Summary of Contents for ADJ DMX FX512

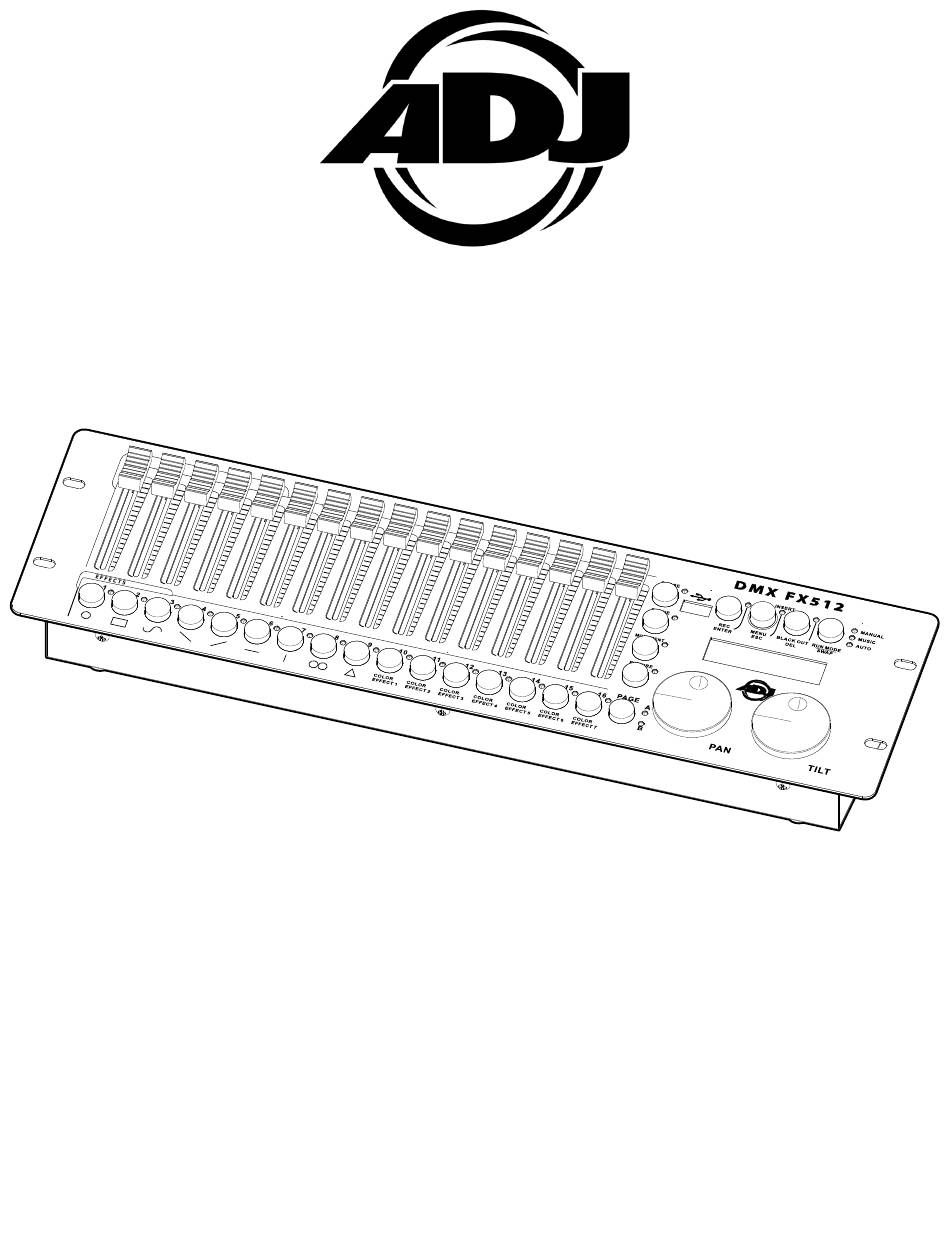

- Page 1 DMX FX512 User Manual...
- Page 2 ©2025 ADJ Products, LLC all rights reserved. Information, specifications, diagrams, images, and instructions herein are subject to change without notice. ADJ Products, LLC logo and identifying product names and numbers herein are trademarks of ADJ Products, LLC. Copyright protection claimed includes all forms and matters of copyrightable materials and information now allowed by statutory or judicial law or hereinafter granted.
- Page 3 C O N T E N T S General Information Limited Warranty Safety Guidelines Overview Controls and Operation Guide DMX Setup Maintenance Guidelines Specifications Dimensions FCC Statement...
- Page 4 BOX CONTENTS DC9V Power Supply CUSTOMER SUPPORT Contact ADJ Service for any product related service and support needs. Also visit forums.adj.com with questions, comments or suggestions. ADJ SERVICE USA - Monday - Friday 8:00am to 4:30pm PST 323-582-2650 | support@adj.com...
- Page 5 All shipping charges must be pre-paid. If the requested repairs or service (including parts replacement) are within the terms of this warranty, ADJ Products, LLC will pay return shipping charges only to a designated point within the United States. If the entire instrument is sent, it must be shipped in its original package. No accessories should be shipped with the product.
- Page 6 S A F E T Y G U I D E L I N E S This device is a sophisticated piece of electronic equipment. To guarantee a smooth operation, it is important to follow all instructions and guidelines in this manual. OBSIDIAN CONTROL SYSTEMS is not responsible for injury and/or damages resulting from the misuse of this device due to the disregard of the information printed in this manual.
- Page 7 O V E R V I E W Faders 1-16 Faders 1-16 E F F E C T S Number buttons 1-16, with varying functions in different modes Number buttons 1-16, with varying functions in different modes REC/ENTER REC/ENTER MENUS/ESC MENUS/ESC BLACK OUT/DEL BLACK OUT/DEL...
- Page 8 Compact and lightweight, the DMX FX512 measures 5.28” x 19” x 2.71” and weighs only 4.7lbs. It has rubber feet and can be used freely on a front of house design desk without being rack mounted.
- Page 9 C O N T R O L S A N D O P E R AT I O N G U I D E NUMBER BUTTONS: In CHASE mode, press a number button to activate or deactivate the chase. In SCENE mode, press a number button to activate or deactivate the scene.
- Page 10 For example, if you are patching a moving head, you must assign the pan/tilt channels of the moving head to the PAN/TILT wheels on the DMX FX512 if you want to change its default setting. If you are patching an LED fixture, you must assign the Red, Green, Blue, White, and Dimmer channels to the corresponding faders.
- Page 11 C O N T R O L S A N D O P E R AT I O N G U I D E MENU OPERATIONS: Enter/Exit Menu To enter or exit the Menu mode, hold the MENUS button for 2 seconds. The available menu options are as follows: 1.
- Page 12 3. Rotate the PAN wheel to select YES or NO. Press ENTER to confirm. 4. Press a number button to load the backup file. DMX FX512 can store up to 16 backup files, each assigned to a number button (1-16). If the LED indicator of a number button is on, it indicates a backup file is present in that position.
- Page 13 C O N T R O L S A N D O P E R AT I O N G U I D E MANUALLY CONTROL FIXTURES: 1. Press FIXTURE to activate the fixture mode (indicator on). 2. Select the desired fixtures with the number buttons (1-16) and the PAGE button (PAGE A: 1-16, PAGE B: 17-32).
- Page 14 4. Power off the DMX FX512. 5. Press and hold REC, BLACK OUT, and RUN MODE simultaneously. 6. Power on the DMX FX512 and wait for about 3 seconds until the LCD display shows ‘PRESS ANY BUTTON TO UPDATE.’ 7. Release REC, BLACK OUT, and RUN MODE.
- Page 15 (DATA + and DATA -). Insert this unit into the female XLR connector of the last unit in your daisy chain to terminate the line. Using a cable terminator (ADJ part number Z-DMX/T) will decrease the possibilities of erratic behavior.
- Page 16 Regular inspections are recommended to ensure proper function and extended life. There are no user serviceable parts inside this fixture, please refer all other service issues to an authorized ADJ service technician. Should you need any spare parts, please order genuine parts from your local ADJ dealer.
- Page 17 S P E C I F I C AT I O N S Features: • 19” Rack-mount DMX Controller • DMX 512 & RDM protocol. • 512 DMX channels. • Control up to 32 intelligent fixtures, up to 18 channels each •...
- Page 18 D I M E N S I O N D R AW I N G S Drawings not to scale...
- Page 19 O P T I O N A L A C C E S S O R I E S ORDER CODE ITEM DMX512 1322000064 DMX FX512 AC5PDMX5PRO 5 ft. (1.5m) 5pin PRO DMX Cable Additional Cable Lengths Available FCC STATEMENT This device complies with Part 15 of the FCC Rules.
- Page 21 DMX FX512 Manuel d’Utilisateur...
- Page 22 ©2025 ADJ Products, LLC tous droits réservés. Les informations, spécifications, diagrammes, images et instructions contenus ici peuvent changer sans préavis. Le logo ADJ Products, LLC ainsi que les noms et numéros de produits identifiables sont des marques déposées de ADJ Products, LLC. La protection par droit d’auteur inclut toutes les formes et matières de matériaux et informations protégeables par...
- Page 23 C O N T E N U Informations Générales Garantie Limitée Safety Guidelines Aperçu Guide des Contrôles et de l’Utilisation Configuration DMX Consignes d’Entretien Spécifications Dimensions Déclaration FCC...
- Page 24 CONTENU DE LA BOÎTE Alimentation DC9V SUPPORT CLIENT Contactez le service ADJ pour tout besoin de service ou de support lié au produit. Visitez aussi forums.adj.com pour des questions, commentaires ou suggestions. ADJ SERVICE USA - Lundi à Vendredi 8h00 à 16h30 PST 323-582-2650 | support@adj.com...
- Page 25 G A R A N T I E L I M I T É E ( É TAT S - U N I S U N I Q U E M E N T ) A. ADJ Products, LLC garantit à l’acheteur initial que ses produits sont exempts de défauts de fabrication en matière et main-d’œuvre pendant une période prescrite à...
- Page 26 C O N S I G N E S D E S É C U R I T É Cet appareil est un équipement électronique sophistiqué. Pour assurer un fonctionnement optimal, suivez toutes les instructions et consignes de ce manuel. OBSIDIAN CONTROL SYSTEMS n’est pas responsable des blessures et/ou dommages résultant d’une utilisation incorrecte due au non-respect des informations de ce manuel.
- Page 27 A P E R Ç U Curseurs 1 à 16 Curseurs 1 à 16 E F F E C T S Boutons numérotés 1 à 16, avec des fonctions variées selon les modes. Boutons numérotés 1 à 16, avec des fonctions variées selon les modes. REC/ENTER REC/ENTER MENUS/ESC...
- Page 28 à jour du firmware. Compact et léger, le DMX FX512 mesure 13,4 cm x 48,3 cm x 6,9 cm et pèse seulement 2,1 kg. Il est doté de pieds en caoutchouc et peut être utilisé librement sur un bureau de conception sans montage...
- Page 29 G U I D E D E S C O N T R Ô L E S E T D E L’ U T I L I S AT I O N BOUTONS NUMÉROTÉS : En mode CHASE, appuyez sur un bouton numéroté pour activer ou désactiver la poursuite. En mode SCENE, appuyez sur un bouton numéroté...
- Page 30 G U I D E D E S C O N T R Ô L E S E T D E L’ U T I L I S AT I O N PATCHER LES APPAREILS ET LES CURSEURS : Avant d’utiliser votre DMX FX512, vous devez patcher le code d’adresse DMX des appareils et des curseurs. Réglages par défaut du patch des appareils Réglages par défaut du patch des appareils...
- Page 31 G U I D E D E S C O N T R Ô L E S E T D E L’ U T I L I S AT I O N OPÉRATIONS DU MENU : Entrer/Sortir du menu Pour entrer ou sortir du mode MENU, maintenez le bouton MENUS enfoncé pendant 2 secondes. Les options de menu disponibles sont les suivantes : 1.
- Page 32 3. Tournez la roue PAN pour sélectionner YES ou NO. Appuyez sur ENTER pour confirmer. 4. Appuyez sur un bouton numéroté pour stocker le fichier de sauvegarde. Le DMX FX512 peut stocker jusqu’à 16 fichiers de sauvegarde, chacun assigné à un bouton numéroté (1-16). Si l’indicateur LED d’un bouton numéroté...
- Page 33 G U I D E D E S C O N T R Ô L E S E T D E L’ U T I L I S AT I O N CONTRÔLER MANUELLEMENT LES APPAREILS : 1. Appuyez sur FIXTURE pour activer le mode appareil (indicateur allumé). 2.
- Page 34 7. Relâchez REC, BLACK OUT et RUN MODE. 8. Appuyez sur n’importe quel bouton pour démarrer la mise à jour. 9. Une fois la mise à jour terminée, éteignez le DMX FX512 et rallumez-le. Le firmware mis à jour est maintenant en service.
- Page 35 120 ohms, 1/4 watt, connectée entre les broches 2 et 3 d’un connecteur XLR mâle (DATA + et DATA -). Insérez cet appareil dans le connecteur XLR femelle du dernier appareil de votre chaîne en série pour terminer la ligne. L’utilisation d’un terminateur de câble (pièce ADJ référence Z-DMX/T) réduira les risques de comportement erratique.
- Page 36 Il n’y a pas de pièces réparables par l’utilisateur à l’intérieur de cet appareil ; veuillez confier tout autre problème d’entretien à un technicien de service agréé ADJ. Si vous avez besoin de pièces de rechange, commandez des pièces authentiques auprès de votre revendeur local ADJ.
- Page 37 S P É C I F I C AT I O N S Caractéristiques : • Contrôleur DMX pour montage en rack 19 pouces • Protocole DMX 512 et RDM • 512 canaux DMX • Contrôle jusqu’à 32 appareils intelligents, jusqu’à 18 canaux chacun •...
- Page 38 D E S S I N S D E S D I M E N S I O N S Dessins pas à l’échelle...
- Page 39 Union États-Unis Européenne DMX512 1322000064 DMX FX512 AC5PDMX5PRO Câble DMX PRO 5 broches, 1,5 m (5 pi) Longueurs de câble supplémentaires disponibles DÉCLARATION FCC Cet appareil est conforme à la Partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d’interférences nuisibles, et (2) cet...
