Metz Consumer Electronics GmbH
Ohmstrasse 55 - 90513 Zirndorf
Tel. (0911) 9706-0 - info@metz-ce.de
Lunis 55FA85 OLED twin R
Notwendige Werkzeuge:
Nessesary tools:
Torx T10, Torx T15, Torx T30
Innensechskantnuß 3mm
Hexagon socket nut 3mm

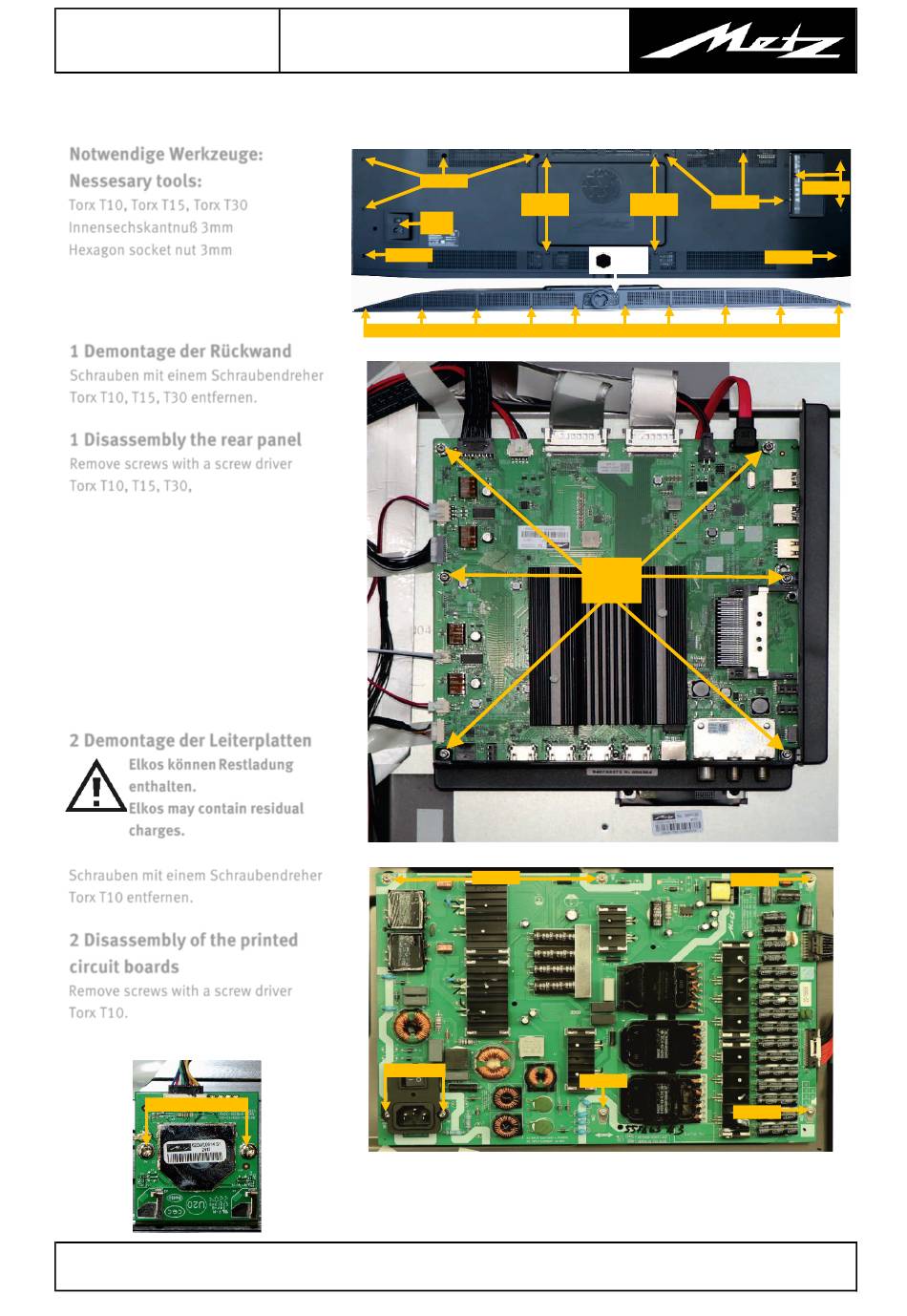

1 Demontage der Rückwand
Schrauben mit einem Schraubendreher
Torx T10, T15, T30 entfernen.
1 Disassembly the rear panel
Remove screws with a screw driver
Torx T10, T15, T30,
2 Demontage der Leiterplatten
Elkos können Restladung
enthalten.
Elkos may contain residual
charges.
Schrauben mit einem Schraubendreher
Torx T10 entfernen.
2 Disassembly of the printed
circuit boards
Remove screws with a screw driver
Torx T10.
T10
Technische Änderungen und Irrtümer vorbehalten!
Technical changes and errors excepted!
Demontageanleitung
Disassembly instructions
T10
T15
T10
T10
T10
T30
T30
SW3
T10
T10
T10
T10
T10
T10
T10
T10
U2206_40200_00

Advertisement

loading
Need help?

Need help?

Do you have a question about the Lunis 55FA85 OLED twin R and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Metz Lunis 55FA85 OLED twin R

  • Page 1 Metz Consumer Electronics GmbH Demontageanleitung Ohmstrasse 55 - 90513 Zirndorf Disassembly instructions Tel. (0911) 9706-0 - info@metz-ce.de Lunis 55FA85 OLED twin R Notwendige Werkzeuge: Nessesary tools: T10 T10 T10 Torx T10, Torx T15, Torx T30 T30 T30 Innensechskantnuß 3mm Hexagon socket nut 3mm T10...
  • Page 2 3 Demontage der T10 Fußhalteplatte Schrauben mit einem Schraubendreher Torx T10 entfernen. 3 Disassaembly the foot support plate Remove screws with a screw driver Torx T10. T10 4 Demontage der Festplatte Schrauben mit einem Schraubendreher Torx T10 entfernen. T10 4 Disassaembly the hard disk Remove screws with a screw driver Torx T10.
