Metz Consumer Electronics GmbH
Ohmstrasse 55 - 90513 Zirndorf
Tel. (0911) 9706-0 - info@metz-ce.de

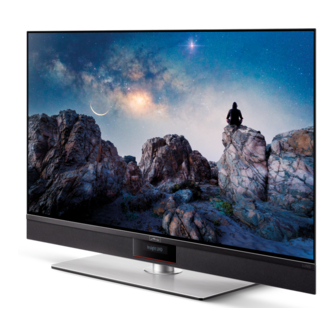

Lunis 42FA85 OLED twin R
Notwendige Werkzeuge:
Nessesary tools:
Torx T10
Torx T15
Torx T30

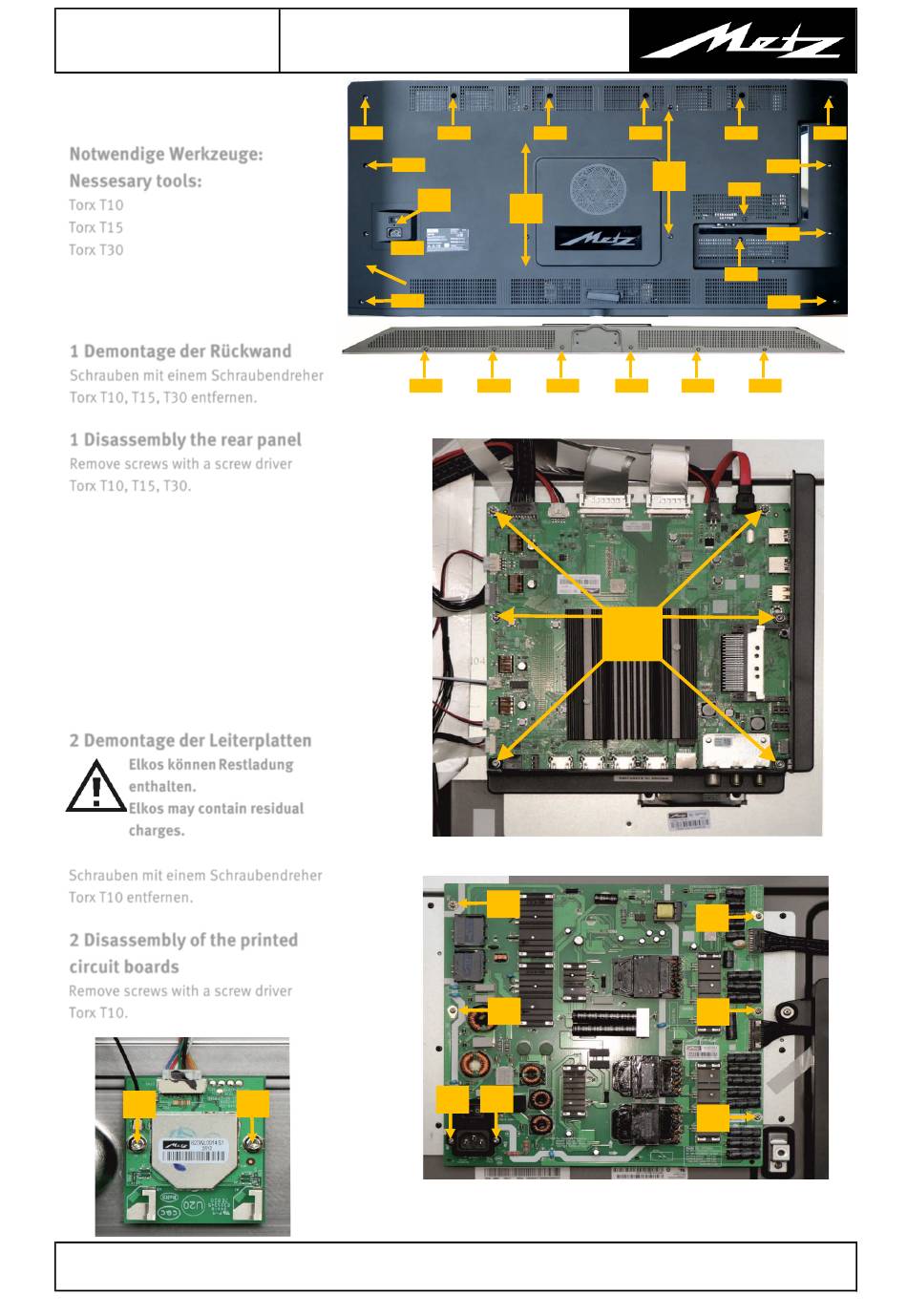

1 Demontage der Rückwand
Schrauben mit einem Schraubendreher
Torx T10, T15, T30 entfernen.
1 Disassembly the rear panel
Remove screws with a screw driver
Torx T10, T15, T30.
2 Demontage der Leiterplatten
Elkos können Restladung
enthalten.
Elkos may contain residual
charges.
Schrauben mit einem Schraubendreher
Torx T10 entfernen.
2 Disassembly of the printed
circuit boards
Remove screws with a screw driver
Torx T10.
T10
Technische Änderungen und Irrtümer vorbehalten!
Technical changes and errors excepted!
Demontageanleitung
Disassembly instructions
T10
T10
T10
T10
T10
T10
T10
T15
T30
T10
T10
T10
T10
T10
T10
T10
T10
T10
T10
T30
T10
T10
T10
T10
T10
T10
T10
T10
T10
T10
T10
U2208_40200_00
T10
Advertisement
Related Manuals for Metz Lunis 42FA85 OLED twin R
Summary of Contents for Metz Lunis 42FA85 OLED twin R
- Page 1 Metz Consumer Electronics GmbH Demontageanleitung Ohmstrasse 55 - 90513 Zirndorf Disassembly instructions Tel. (0911) 9706-0 - info@metz-ce.de Lunis 42FA85 OLED twin R Notwendige Werkzeuge: Nessesary tools: Torx T10 Torx T15 Torx T30 1 Demontage der Rückwand Schrauben mit einem Schraubendreher Torx T10, T15, T30 entfernen.
- Page 2 3 Demontage der Fußhalteplatte Schrauben mit einem Schraubendreher Torx T10 entfernen. 3 Disassembly the foot support plate Remove screws with a screw driver Torx T10. 4 Demontage der Festplatte Schrauben mit einem Schraubendreher Torx T10 entfernen. T10 4 Disassaembly the hard disk Remove screws with a screw driver Torx T10.
