Metz Consumer Electronics GmbH
Ohmstrasse 55 - 90513 Zirndorf
Tel. (0911) 9706-0 - info@metz-ce.de

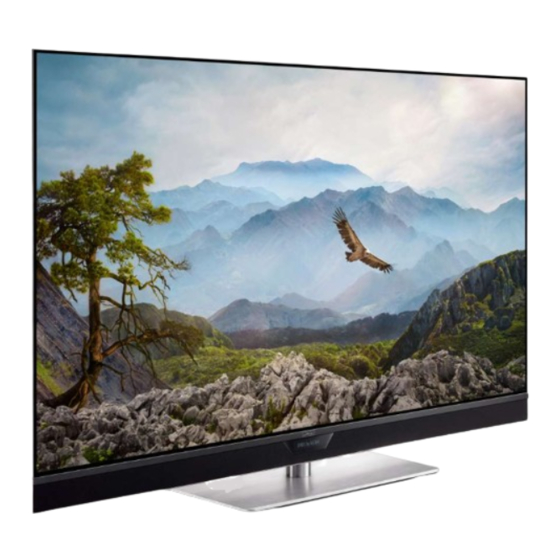

Topas 65TY91 OLED twin R
Notwendige Werkzeuge:
Nessesary tools:
Torx T10
Torx T15
Torx T20
Torx T30
Sechskantnuss SW6,
Hexagon nut 6mm

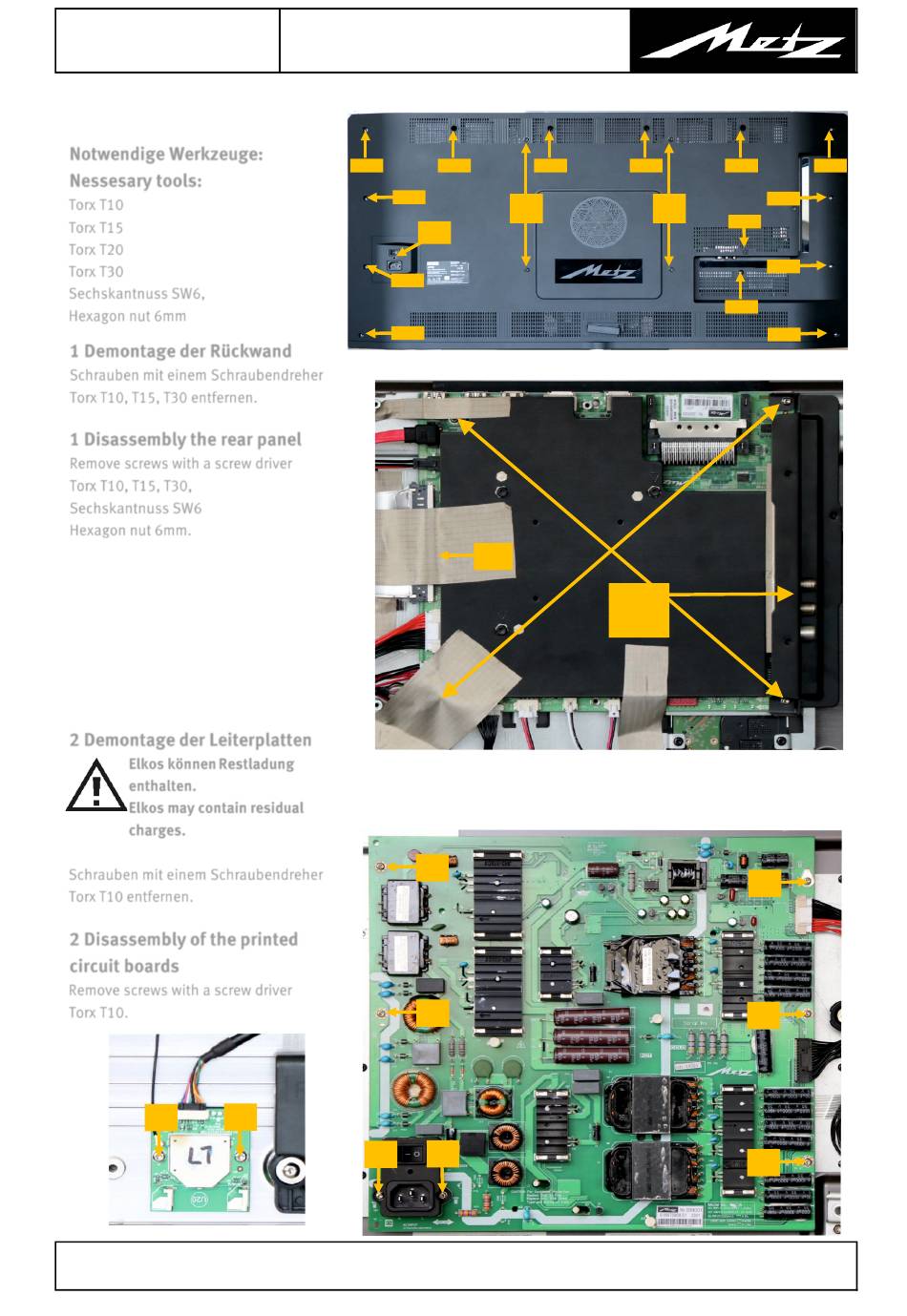

1 Demontage der Rückwand
Schrauben mit einem Schraubendreher
Torx T10, T15, T30 entfernen.
1 Disassembly the rear panel
Remove screws with a screw driver
Torx T10, T15, T30,
Sechskantnuss SW6
Hexagon nut 6mm.
2 Demontage der Leiterplatten
Elkos können Restladung
enthalten.
Elkos may contain residual
charges.
Schrauben mit einem Schraubendreher
Torx T10 entfernen.
2 Disassembly of the printed
circuit boards
Remove screws with a screw driver
Torx T10.
T10
T10
Technische Änderungen und Irrtümer vorbehalten!
Technical changes and errors excepted!
Demontageanleitung
Disassembly instructions
T10
T10
T10
T30
T15
T10
T10
SW6
T10
T10
T10
T10
T10
T10
T30
T10
T10
T10
T10
T10
T10
T10
T10
T10
T10
T10
U1810_40200_00
Advertisement
Table of Contents
Related Manuals for Metz Topas 65TY91
Summary of Contents for Metz Topas 65TY91
- Page 1 Metz Consumer Electronics GmbH Demontageanleitung Ohmstrasse 55 - 90513 Zirndorf Disassembly instructions Tel. (0911) 9706-0 - info@metz-ce.de Topas 65TY91 OLED twin R Notwendige Werkzeuge: Nessesary tools: Torx T10 Torx T15 Torx T20 Torx T30 Sechskantnuss SW6, Hexagon nut 6mm 1 Demontage der Rückwand Schrauben mit einem Schraubendreher Torx T10, T15, T30 entfernen.
- Page 2 3 Demontage der Fußhalteplatte Schrauben mit einem Schraubendreher Torx T10 entfernen. 3 Disassembly the foot support plate Remove screws with a screw driver Torx T10.
