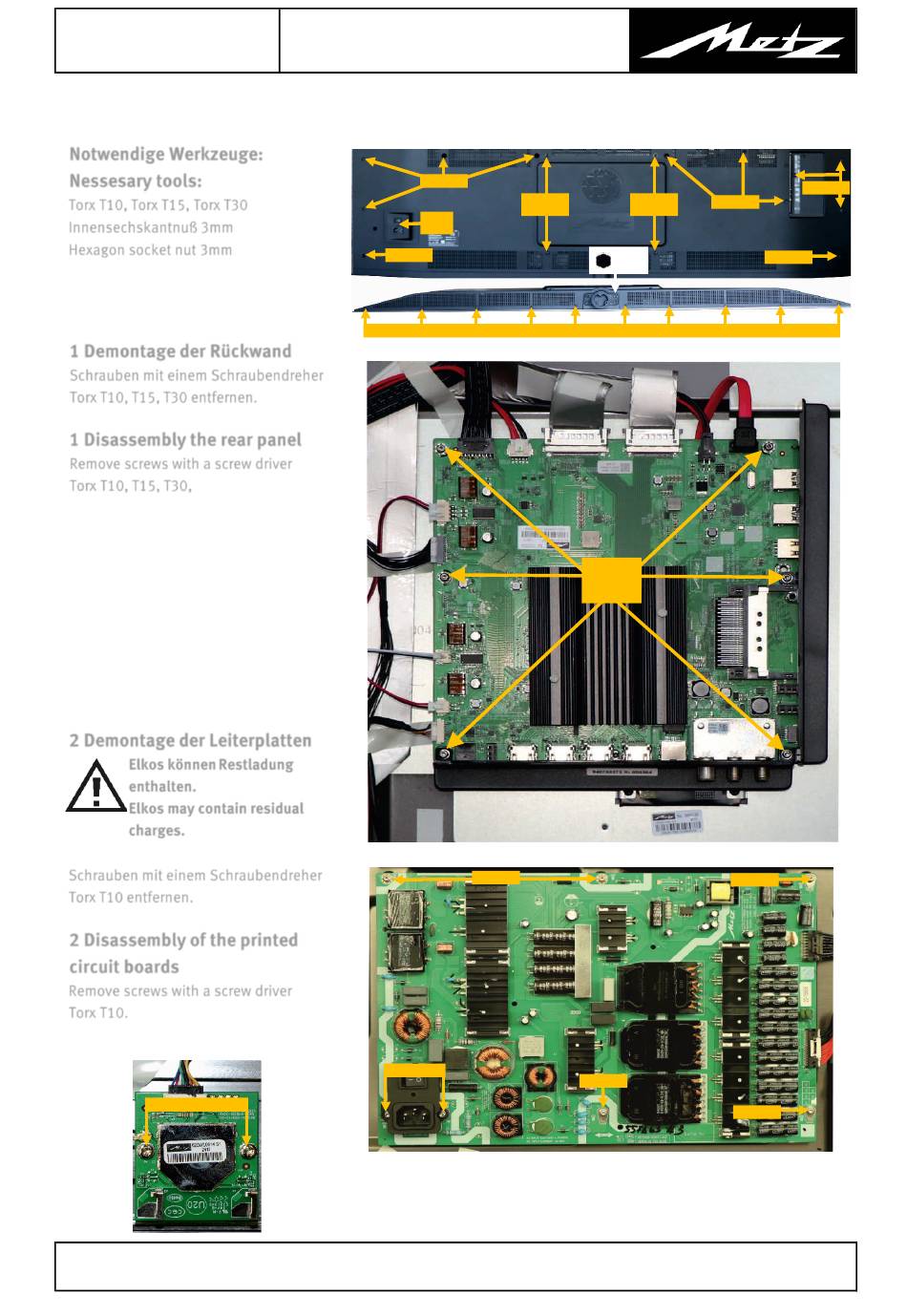

Metz Aurus 55FA63 OLED twin Disassembly Instructions

Metz Consumer Electronics GmbH
Ohmstrasse 55 - 90513 Zirndorf
Tel. (0911) 9706-0 - info@metz-ce.de
Aurus 55FA63 OLED twin
Notwendige Werkzeuge:
Nessesary tools:
Torx T10, Torx T15, Torx T30
Innensechskantnuß 3mm
Hexagon socket nut 3mm
1 Demontage der Rückwand
Schrauben mit einem Schraubendreher
Torx T10, T15, T30 entfernen.
1 Disassembly the rear panel
Remove screws with a screw driver
Torx T10, T15, T30,
2 Demontage der Leiterplatten
Elkos können Restladung
enthalten.
Elkos may contain residual
charges.
Schrauben mit einem Schraubendreher
Torx T10 entfernen.
2 Disassembly of the printed
circuit boards
Remove screws with a screw driver
Torx T10.
T10
Technische Änderungen und Irrtümer vorbehalten!
Technical changes and errors excepted!
Demontageanleitung
Disassembly instructions
T10
T15
T10
T10
T10
T30 T30
SW3
T10
T10
T10
T10
T10
T10
T10
T10
U2209_40200_00
