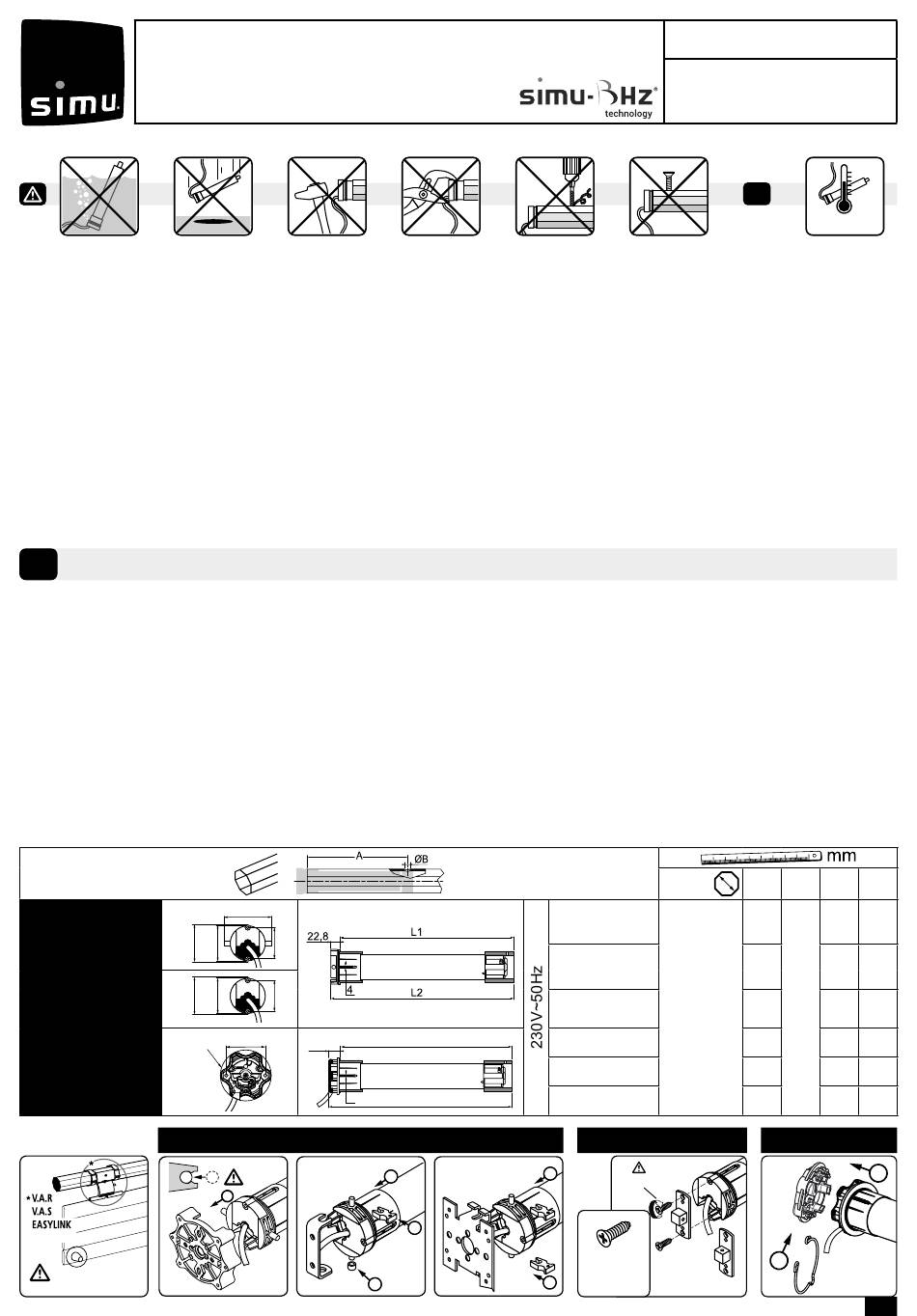

Simu T5 AUTOBHZ Original Instructions Manual

T5 AUTOBHZ/T5 AUTOBHZ WP/T5S AUTOBHZ
(230V~50Hz)
SIMU S.A.S. au capital de 5 000 000 € - Zone Industrielle des Giranaux - 70100 ARC-LÈS-GRAY - FRANCE - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
Cette notice s'applique à toutes les motorisations T5 AUTOBHZ/T5 AUTOBHZ WP/T5S AUTOBHZ quelles que soient les déclinaisons
de couple/vitesse.
Domaine d'application : Les motorisations T5 AUTOBHZ/T5 AUTOBHZ WP/T5S AUTOBHZ sont conçues pour motoriser tous types
de volets roulants équipés de butées et de liens rigides. L'installateur, professionnel de la motorisation et de l'automatisation de l'habitat
doit s'assurer que l'installation, du produit motorisé une fois installé, respecte les normes en vigueur dans le pays de mise en service
comme notamment la norme sur les volets roulants EN13659.
Responsabilité : Avant d'installer et d'utiliser la motorisation, lire attentivement cette notice. Outre les instructions décrites
dans cette notice, respecter également les consignes détaillées dans le document joint « Consignes de sécurité ». La motorisation
doit être installée par un professionnel de la motorisation et de l'automatisation de l'habitat, conformément aux instructions de SIMU
et à la réglementation applicable dans le pays de mise en service. Toute utilisation de la motorisation hors du domaine d'application
décrit ci-dessus est interdite. Elle exclurait, comme tout irrespect des instructions figurant dans cette notice et dans le document joint
« Consignes de sécurité », toute responsabilité et garantie de SIMU. L'installateur doit informer ses clients des conditions d'utilisation
et de maintenance de la motorisation et doit leur transmettre les instructions d'utilisation et de maintenance, ainsi que le document joint
« Consignes de sécurité », après l'installation de la motorisation. Toute opération de Service Après-Vente sur la motorisation nécessite
l'intervention d'un professionnel de la motorisation et de l'automatisation de l'habitat. Si un doute apparaît lors de l'installation de la
motorisation ou pour obtenir des informations complémentaires, consulter un interlocuteur SIMU ou aller sur le site www.simu.com.
1
Installation
Consignes à suivre impérativement par le professionnel de la motorisation et de l'automatisation de
l'habitat réalisant l'installation de la motorisation :
- Les modalités d'installation électrique sont décrites par les normes nationales ou par la norme IEC 60364.
- Les câbles traversant une paroi métallique doivent être protégés et isolés par un manchon ou un fourreau.
- Le câble du moteur est démontable. S'il est endommagé, le remplacer à l'identique. Le raccordement du
câble au moteur doit être réalisé par du personnel qualifié. Le connecteur doit être monté sans endommager
les contacts. La continuité de terre doit être assurée.
Préconisations : Le couple doit être sélectionné en fonction des caractéristiques du volet roulant, ne pas
surdimensionner le moteur. Respecter une distance minimum de 20 cm entre deux moteurs AUTOBHZ.
Respecter une distance minimum de 30 cm entre un moteur AUTOBHZ et un émetteur BHZ. L'utilisation d'un
appareil radio utilisant la même fréquence (868-870 MHz) peut dégrader les performances de ce produit.
Pour obtenir des renseignements sur la compatibilité du moteur avec le volet roulant et avec les accessoires,
s'adresser au fabricant de volet roulant ou à SIMU.
Perçage du tube :
T5 AUTOBHZ
57.5
57.5
T5 AUTOBHZ WP
Ø62
T5S AUTOBHZ
Montage :
OCTOEASY
UTILISATION OBLIGATOIRE
78
55 48
55 48
48
21
4
T5 AUTOBHZ
1
1
06/17 • 10/17
IP44
06/17 • 10/17
L1
IP44
L2
1
2
3
2
5150677B
FR - NOTICE ORIGINALE
i
Ø min.
483
15/17 503
47
20/17 583
483
15/17 503
20/17 583
T5 AUTOBHZ WP
5.3 Nm max
9910013
PLASTITE
FZ5x16
(Ref : 5010255)
9910014
-20°C / +60°C
A ØB L1 L2
496 519
516 539
5
596 619
496 517
516 537
596 617
T5S AUTOBHZ
1
2
FR
1/4
