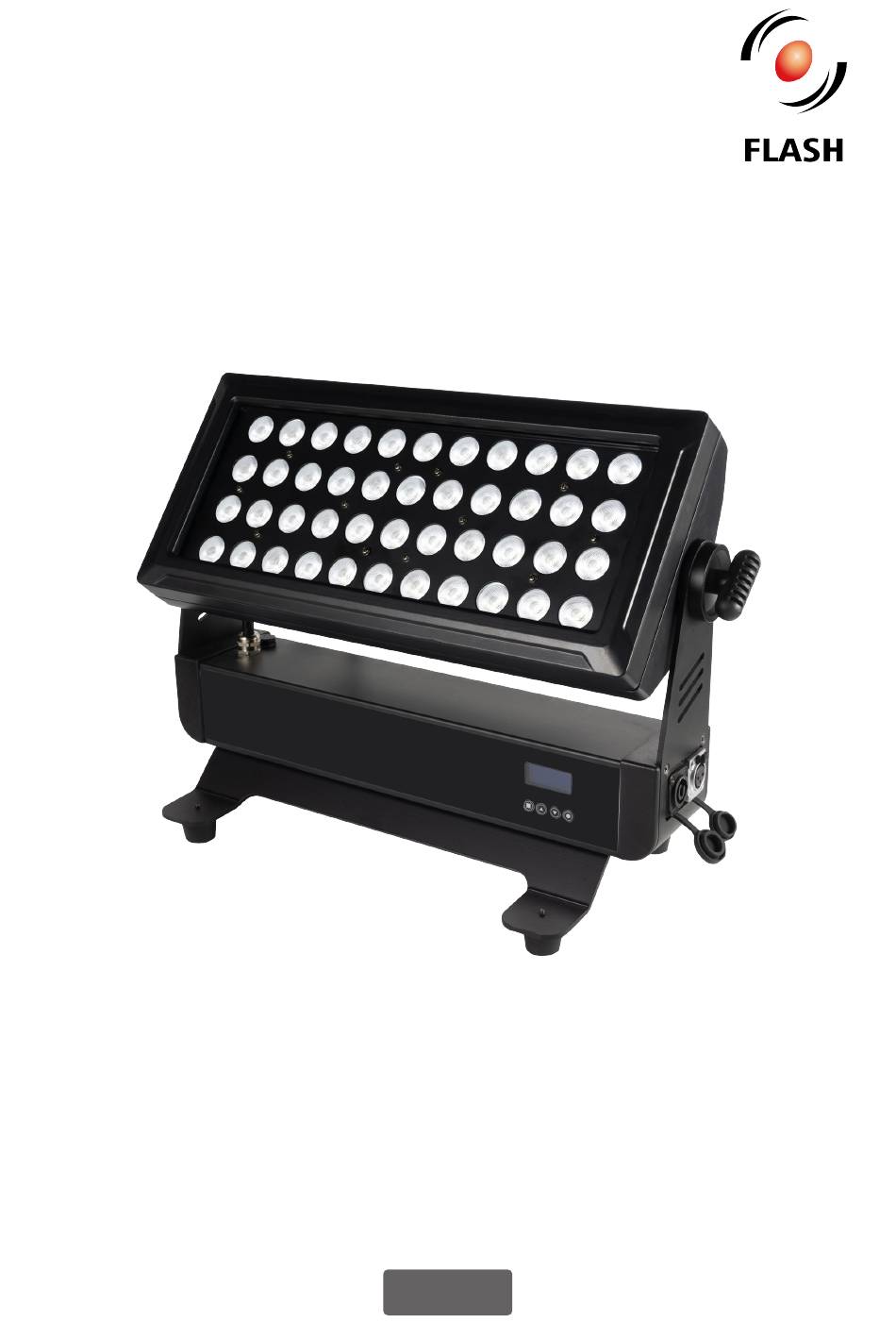

- Page 1 User Manual Instrukcja Obsługi WASH LED 4415 IP65 F7200204...
-
Page 2: Safety Information
User Manual •Instrukcja Obsługi 1. INTRODUCTION THANK YOU FOR PURCHASING WASH LED 4415 IP65. FOR SAFETY REASONS AND TO ENSURE THE TROUBLE-FREE OPERATION, CAREFULLY READ THE INSTRUCTIONS. In the event of serious operating problem, 2. SAFETY INFORMATION stop using the fixture immediately. Never ... -
Page 3: Product Information
WASH LED 4415 IP65 • Art No F7200204 3. PRODUCT INFORMATION Power consumption: 500W Light source: 44pcs 15W 6in1 LED Net Weight: 13,2kg Power supply: AC 110V/240V 50/60Hz, Dimensions: H(31,6)xW(49,7)xD(17) cm Color: RGBWA+UV Dim. (box): H(52)xW(32)xD(43) cm Signal: DMX 512 ... -
Page 4: Voltage Specification
User Manual •Instrukcja Obsługi 5.2 Voltage specification Input Voltage Total Power Frequency 110/240V 500W 50/60Hz 5.3 Connecting power supply The connection is performed using Make sure that the power grid supply power cable with PowerCon connector parameters are consistent with device ( i n c l u d e d ) . - Page 5 WASH LED 4415 IP65 • Art No F7200204 5.4 DMX 6CH Function Value 000-255 Green 000-255 Blue 000-255 White 000-255 Amber 000-255 000-255 DMX 10CH Function Value Dimmer 000-255 Strobo 000-255 Macro Colors 000-255 Empty 0-50 Macro Color Change 51-100...
- Page 6 User Manual •Instrukcja Obsługi O S T R Z E Ż E N I E ! WAŻNE! Nie kieruj silnego strumienia świetlnego z innych urządzeń, ponieważ intensywne oświetlenie może uszkodzić wyświetlacz. Rysunek 2. Soczewki mogą skupiać światło słoneczne i silne światło, stwarzając ryzyko pożaru i uszkodzenia urządzenia.
-
Page 7: Informacje O Produkcie
WASH LED 4415 IP65 • Art No F7200204 1. WPROWADZENIE Dziękujemy za zakup urządzenia . Ze względów WASH LED 4415 IP65 bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją. 2. ZASADY BEZPIECZENSTWA Instalacja powinna być przeprowadzana ... -
Page 8: Specyfikacja Zasilania
User Manual •Instrukcja Obsługi 5. POLACZENIA GROUND DMX + Urządzenie wyposażone jest w następujące DMX - interfejsy: 3-pin XLR 1. DMX (wejście/wyjście) – złącza: ŻEŃSKI MĘSKI XLR 3(5)-pin 2. Zasilanie (wejście/wyjście) – złącze: GROUND powerCON DMX - 5.1 Podłączenie sygnału DMX DMX + 5-pin XLR Połączenie odbywa się... - Page 9 WASH LED 4415 IP65 • Art No F7200204 5.4 DMX 6CH Function Value Czerwony 000-255 Zielony 000-255 Niebieski 000-255 Biały 000-255 Amber 000-255 000-255 DMX 10CH Function Value Dimmer 000-255 Strobo 000-255 Macro Colors 000-255 Empty 0-50 Macro Color Change...
- Page 10 User Manual •Instrukcja Obsługi Mounting Quick and Easy Installation a Barn Doors on a Washer 44x15W IP65 DIFFUSER WITH BARN DOORS to F7200204 is not included in SET and available separately as P0000114...
- Page 11 WASH LED 4415 IP65 • Art No F7200204 Safety buckles MOUNTING The place where the DIFFUSER WITH buckles is attached BARN DOORS TO F7200204 Push the bottom latch in from the bottom of the housing. Then push the latch to position from above.
- Page 12 How to put on / take off Milk Diffusion Filter * Removable Milk Diffusion Filter to diffuser P0000114 is not a part of the kit and available separately. Unscrew the locking screw Insert / Remove diffuser Tighten the screw F7200204 www.flash-butrym.pl...
