Eaton xEffect RCCB 125 A Instruction Leaflet

xEffect RCCB 125 A
Einbaulage
Die Einbaulage ist beliebig.
Montage
Durch Aufschnappen auf Hutschiene DIN EN 60715.
Elektrischer Anschluss
Phase bzw. alle Außenleiter (L1, L2, L3) und den Neutralleiter
(N) durch den Schalter führen. Die Energieflussrichtung ist
beliebig, d. h. Netz bzw. Verbraucher können an oberer oder
unterer Klemmenreihe angeschlossen werden. Um die Funktion
der eingebauten Prüfeinrichtung sicherzustellen, müssen bei
zweipoligem Anschluss 4-poliger Geräte die Klemmen laut
Schaltbild benutzt werden. Alu-Leiter unmittelbar vor dem
Anklemmen schaben und fetten.
FI-Schalter - Baureihe
Klemmbereich
ein- / mehrdrahtig
feindrahtig
Anzugsdrehmoment
Schraubendreher
Prüfung
Die Prüfung der gesamten Schutzmaßnahme bei Inbetriebnahme
muss gemäß den Angaben in den nationalen gültigen
Errichtungsbestimmungen erfolgen. Eine Funktionskontrolle
des FI-Schalters selbst ist bei anliegender Netzspannung durch
Drücken der Prüftaste "T" möglich. Wir empfehlen eine monatliche
Betätigung.
Kurzschlussschutz
FI-Schalter - Baureihe
Nennstrom
Vorsicherung ( DIN VDE 0636,
IEC 60269)
I / I (IEC / EN 61008)
nc c
∆
Beachten Sie bitte, dass die Kurzschlusssicherung keinen
Überlastschutz gewährleistet, Überlastung ist durch die
Projektierung auszuschließen! Allgemeine Bedienungs- und
Warnhinweisez.
© 2024 Eaton Industries (Austria) GmbH
EU: Eaton Industries (Austria) GmbH, Eugenia 1, 3943 Schrems, Austria
UK: Eaton Electric Ltd., P.O. Box 554, Abbey Park, Southampton Road, Titchfield, PO14 4QA, United Kingdom
Instruction Leaflet Montagevejledning
Montageanweisung Οδηγίες εγκατάστασης
Notice d'installation Instruções de montagem
Instrucciones de montaje Monteringsanvisning
Istruzioni per il montaggio Asennusohje
Návod k montáži
Paigaldusjuhend
Инструкция по монтажу
Szerelési utasítás
Montagehandleiding
FI (In = 100A, 125A)
1,5 mm² - 50 mm²
1,5 mm² - 35 mm²
3 Nm
Schlitz/Kreuzschlitz Pozidriv
(Z) Gr. 2
FI-100 FI-125
100A 125A
125A gG/gL 125A gG/gL
10kA 10kA
Montāžas instrukcija
Montavimo instrukcija
Instrukcja montażu
Navodila za montažo
Návod na montáž
Монтажни инструкции
Instrucţiuni de montaj
Upute za montažu
Allgemeine Bedienungs- und Warnhinweise
Moeller FI-Schutzschalter werden in mehreren Fertigungsstufen
sorgfältig geprüft und verlassen das Werk in sicherheitstechnisch
einwandfreiem Zustand. Sollten dennoch Reklamationen
auftreten, sind diese direkt an den Hersteller zu richten. Um einen
sicheren Betrieb zu gewährleisten sind folgende Hinweise und
Warnvermerke zu beachten.
1. Die Installation darf nur durch eine autorisierte
Fachkraft erfolgen, die mit den einschlägigen nationalen
Errichtungsvorschriften vertraut ist.
2. FI-Schutzschalter dürfen ohne zusätzliche Schutzgehäuse
nur in trockener staubarmer Umgebung gelagert und
betrieben werden. Eine aggressive Atmos-phäre ist
ebenfalls zu vermeiden.
3. Der Anwender ist auf die Wiederholungsprüfungen
mittels der Prüftaste T hinzuweisen.
4. Auslösungen durch stoßspannungsbedingte
Ableitströme sind auch bei stoß-stromfesten
FI-Schutzschaltern nicht mit letzter Sicherheit
auszuschließen. In Fällen, wo eine Unterbrechung
der Stromversorgung zu Gefahren für Menschen
und Tiere oder zu großen Sachschäden führen kann,
sollte daher der FI-Schutz mit erhöht stoßstromfesten,
selektiven FI-Schutzschaltern und vorgeschalteten
Überspannungsableitern ausgeführt werden. In
besonderen Fällen sollte der Schaltzustand mittels
eines Hilfskontaktes am FI-Schutzschalter und einer
geeigneten Signaleinrichtung überwacht werden.
5. Bei Öffnen des Gerätes erlischt der Garantieanspruch!

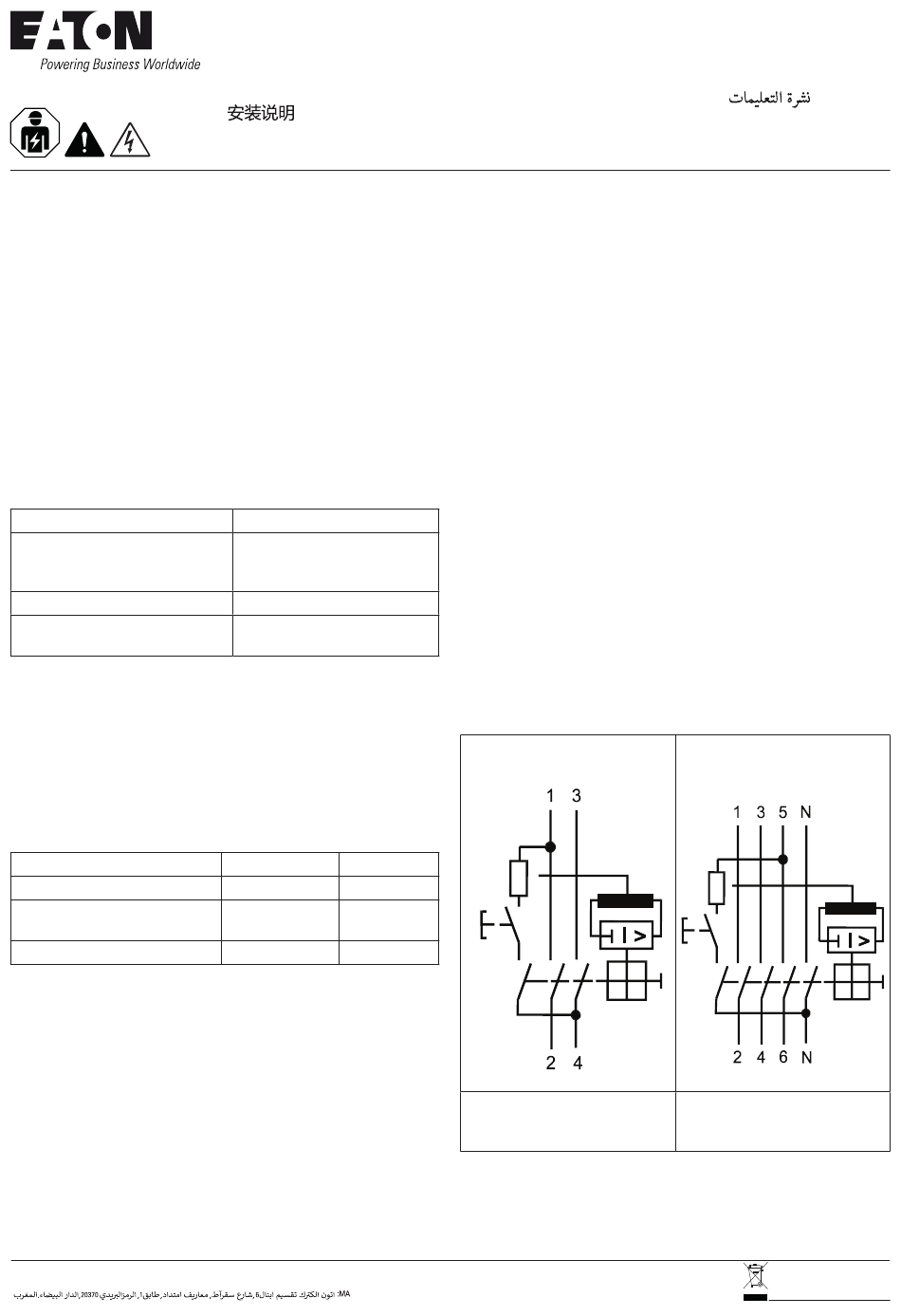

FI-2
2-polig, Neutralleiter links
oder rechts
Eaton.com/contacts
USA
Eaton.com/aftersales
Eaton.com/eatoncare
Eaton.com/documentation
+1 877-386-2273
Montaj Talimatı
Инструкција за монтажу
Intruksjonsblad
Монтажна інструкція
FI-4
2-polig, Neutralleiter rechts
05.2024a / IL011025ZU
180503331
www.eaton.com/recycling
