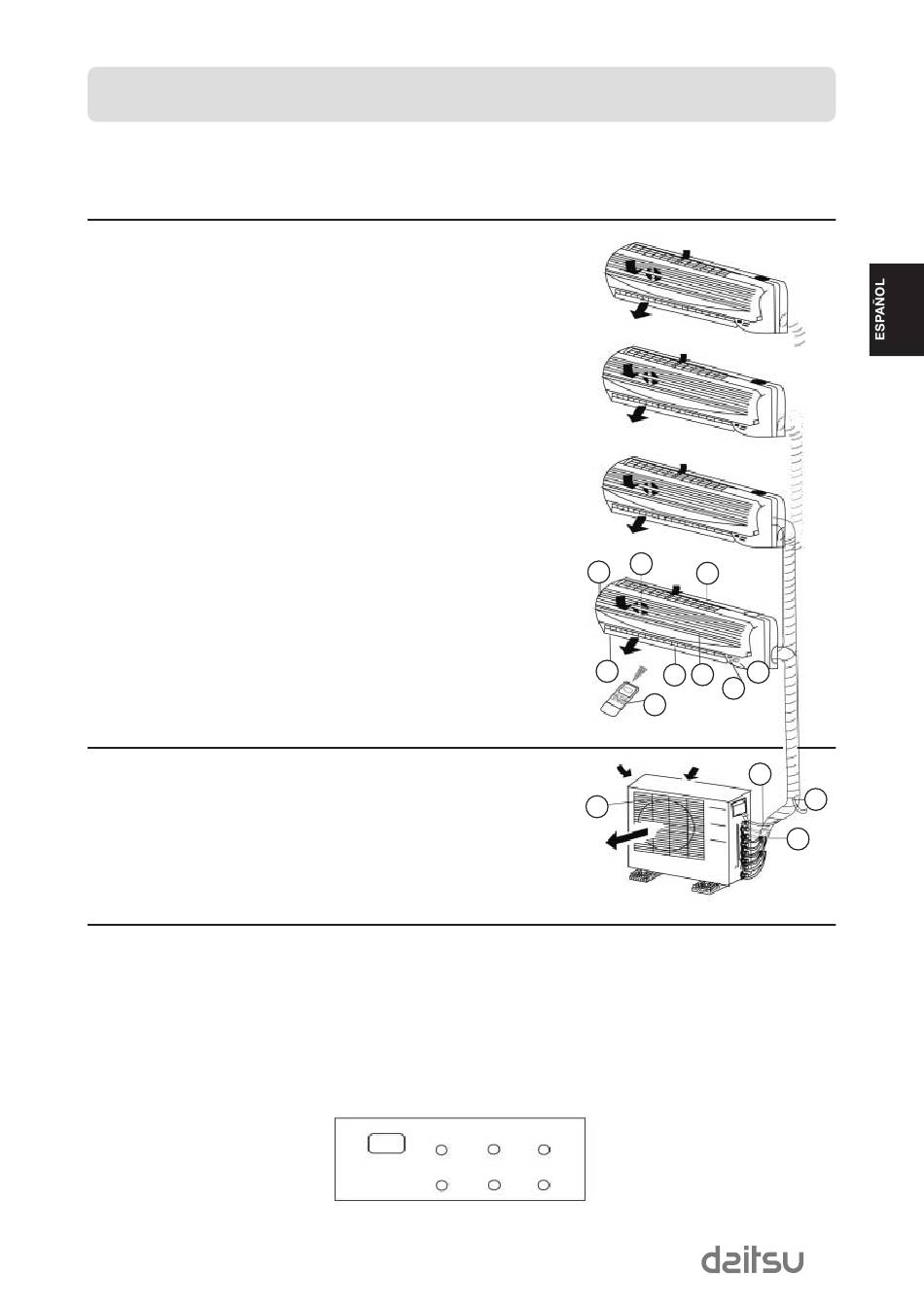

NOMBRES DE LAS PIEZAS Y SUS FUNCIONES
Unidad interior
1-
Bastidor del panel frontal.
2-
Filtro de aire. Filtro antiformol, filtro absoluto (HEPA).
3-
Panel frontal.
4-
Rejilla flujo aire horizontal.
5-
Rejilla flujo aire vertical.
6-
Sensor de temperatura ambiente.
7-
Receptor de señal de infrarrojos.
8-
Piloto del visor.
9-
Mando a distancia.
Unidad exterior
10-
Manguera de drenaje, tubo de conexión del refrigerante.
11-
Cable de conexión.
12-
Válvula de cierre.
13-
Cubierta del ventilador
Panel de visualización
• El piloto indicador de funcionamiento parpadea una vez por segundo cuando se conecta la unidad a la corriente.
• El indicador de funcionamiento de la primera unidad puesta en marcha parpadea dos veces por segundo, mientras que el indi-
cador de la segunda unidad quedará encendido permanentemente.
• El indicador de funcionamiento estará apagado cuando el acondicionador de aire esté desconectado.
• El indicador del temporizador estará encendido cuando se haya programado el tiempo de encendido y apagado (ON/OFF).
• El piloto indicador DEF estará encendido durante el desescarche y el control de aire frío.
El piloto DEF estará apagado mientras funcione el ventilador interior (Alta, media, baja, ligera)
•
Los pilotos indicadores TIMER (temporizador) y DEF (desescarche), parpadearán 5 veces por segundo mientras los modos man-
•
tengan la situación de conflicto.
• Los indicadores OPERATION y DEF parpadean 5 veces por segundo en modo de refrigeración alta.
Salida de aire
Salida de aire
Salida de aire
13
OPERATION AUTO TIMER
PRE-DEF
Entrada de aire
Entrada de aire
Entrada de aire
2
3
1
4
8
5 6
7
9
11
10
12
3
