GUIDA AL MONTAGGIO

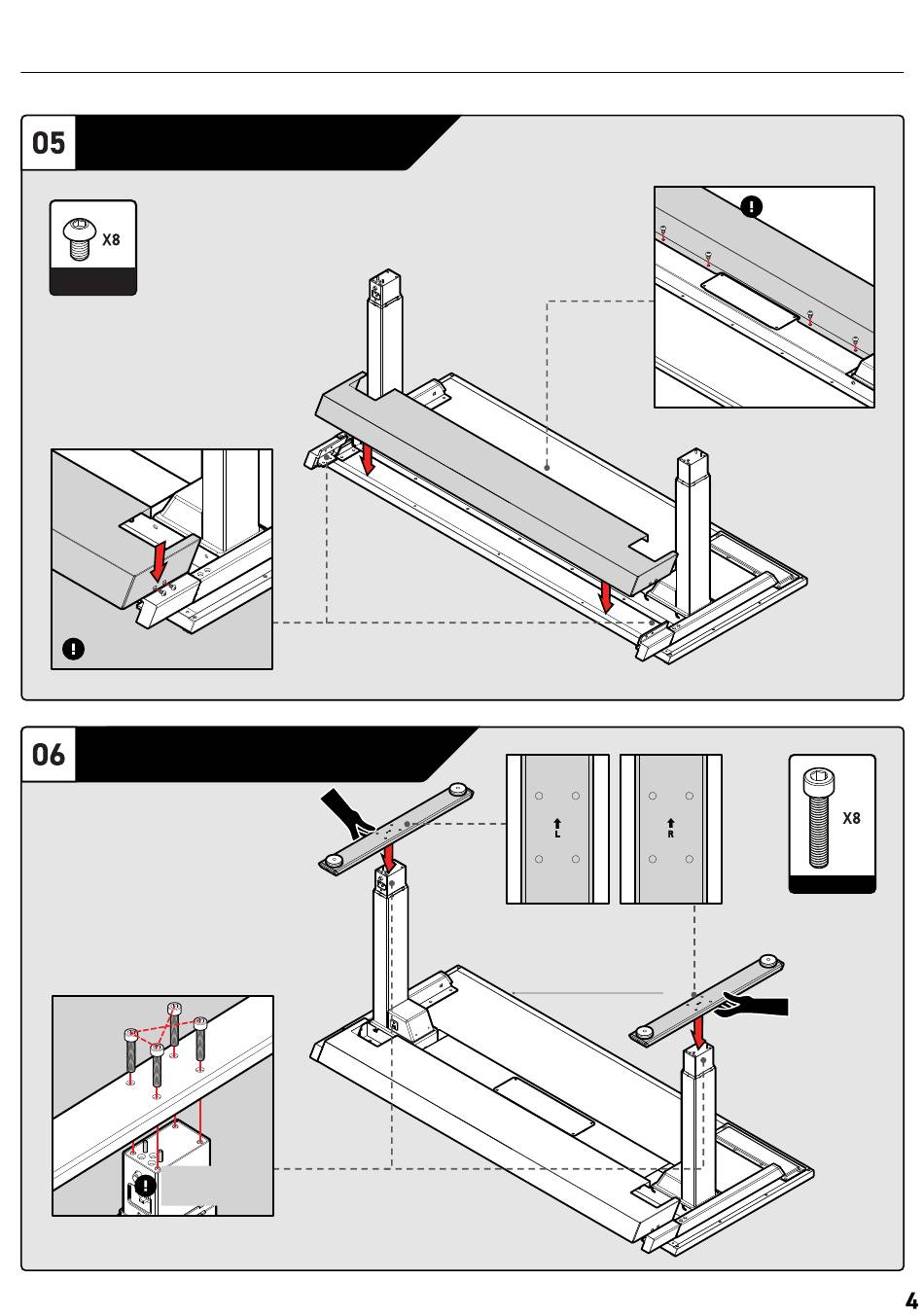

Montaggio del vassoio passacavi
VITE A
TESTA BOMBATA
Posizionare il vassoio passacavi sui
blocchi di montaggio. Allineare i fori
delle viti sul vassoio passacavi con i
fori sul telaio della scrivania e
stringere i fermi. Stringere le viti su
entrambi i lati del vassoio passacavi.
Sovrapporre
Montaggio dei piedi della scrivania
Posizionare i piedi sinistro e destro
della scrivania sulle Colonne
motorizzate delle gambe con l'aiuto dei
perni di allineamento. Assicurarsi che
l'estremità lunga dei piedi sia rivolta
verso la parte anteriore della scrivania,
come indicato dalle frecce. Tenere
fermi i piedi della scrivania mentre si
stringono i fermi.
1
3
2
Perni di
allineamento
4
Fronte del
Piano di lavoro
Vista frontale
VITE A BRUGOLA
