Secret Lab MAGNUS Pro Assembly Manual page 29

GUÍA DE MONTAJE
Esta guía es para usuarios que tienen enchufes de pared más cercanos al lado derecho del escritorio, y desean intercambiar la Columna
de Alimentación Integrada (CAI) de la pata izquierda a la derecha. Esto permite un cableado más ordenado y evita que el cable de
alimentación pase por debajo de tu mesa. Ten en cuenta que la toma de corriente del interruptor estará orientada hacia delante cuando
se instale a la derecha.

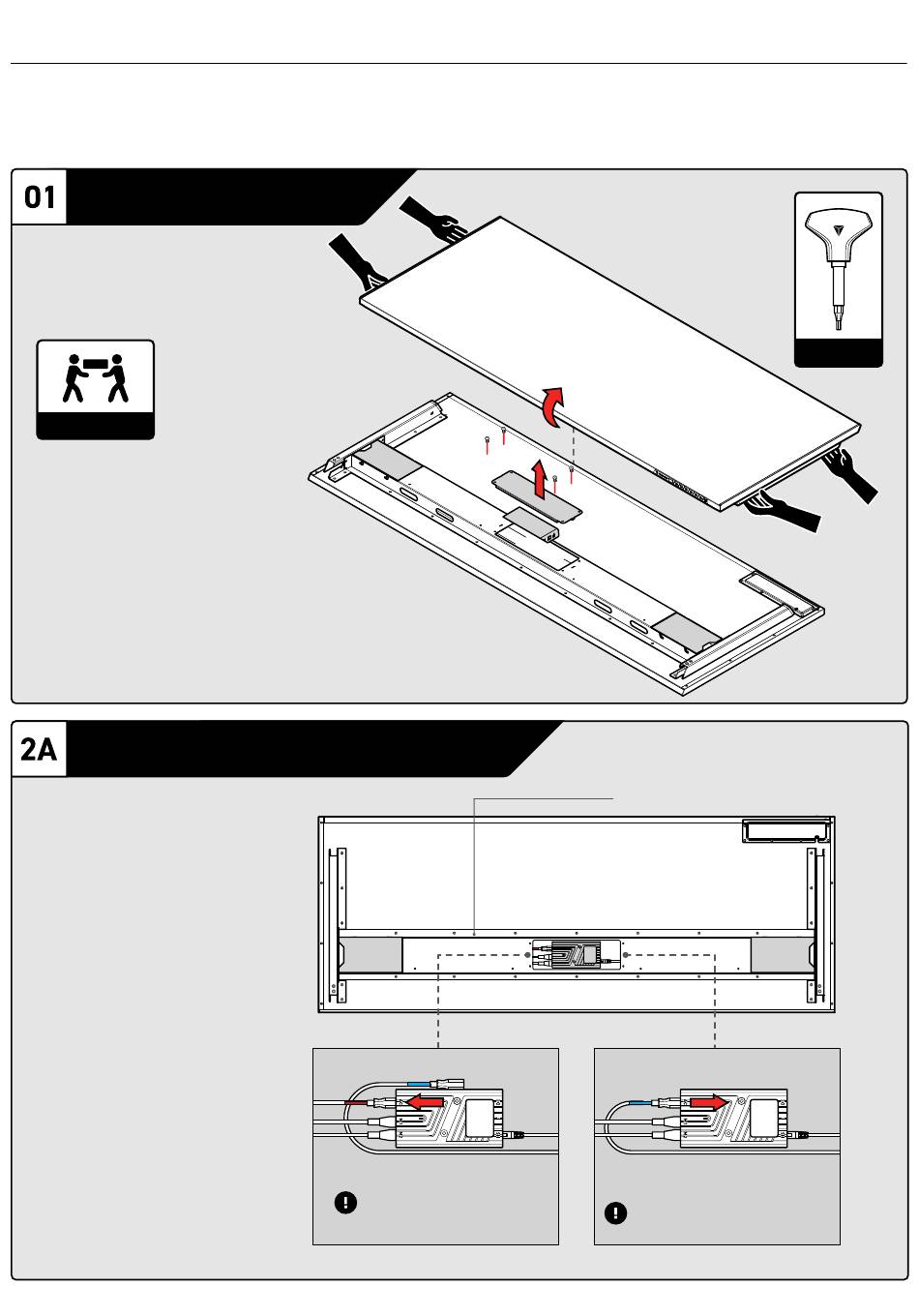

Preparación para el montaje
LEVANTAR CON LA
AYUDA DE OTRA PERSONA
Con al menos dos personas, levanta
el Tablero Metálico y colócalo boca
abajo sobre una superficie libre de
residuos para proteger la parte
superior del tablero metálico.
Utiliza el mango destornillador y el
extremo pequeño de la punta doble
suministrada para retirar la trampilla
de servicio.
Preparación para el cambio de alimentación
Desconecta el Conector del Cable
Rojo de la Caja de Control e
introdúcelo en el Marco del
Escritorio. Enchufa el conector del
Cable Azul en la Caja de Control
según se muestra en el diagrama.
Marco de escritorio
Desenchufa el cable rojo
de la caja de control
Introduce el cable rojo en
el marco
HERRAMIENTAS
SUMINISTRADAS
Enchufa el cable azul en
la caja de control.
1
