Aqara Panel Hub S1 Plus EU User Manual

Uživatelská příručka Panel Hub S1 Plus EU
Představení produktu
Aqara Panel Hub S1 Plus EU je chytrý ovládací panel a nástěnný vypínač s dotykovou
obrazovkou a hlasovým ovládáním. Nabízí personalizované možnosti témat a propojené
ovládání chytrých zařízení po celém domě, čímž poskytuje pohodlný a přizpůsobený
zážitek z chytré domácnosti.
Light Sensor
Proximity Sensor Touch Screen
Varování
1. Instalace tohoto produktu zahrnuje vysokonapěťovou elektřinu a musí být provedena
profesionály v souladu s elektrickými specifikacemi a specifikacemi produktu, jak jsou
uvedeny v instalační příručce produktu.
2. Chraňte před vlhkostí, nerozlévejte na tento produkt vodu ani jiné kapaliny.
3. Toto je zařízení s pevnou kabeláží. Snadno přístupné odpojovací zařízení (jako je
odpojovací spínač) by mělo být instalováno externě. Jak odpojovací zařízení, tak
zařízení musí být instalovány profesionály.
4. Aktualizace firmwaru a systému zařízení pomocí neautorizovaného softwaru třetích
stran může představovat bezpečnostní rizika, jako je znefunkčnění zařízení nebo únik
vašich osobních údajů. Doporučuje se aktualizovat online.
5. Ujistěte se, že otvor mikrofonu na horní straně obrazovky není blokován. Blokování
otvoru mikrofonu sníží kvalitu zvuku.
6. Nepokoušejte se tento produkt opravovat sami. Všechny opravy by měly být prováděny
autorizovaným profesionálem.
7. Tento produkt je určen pouze pro vnitřní použití, nepoužívejte jej v prostředí s vysokou
vlhkostí nebo venku.
8. Neumisťujte toto zařízení blízko zdroje tepla.
9. Neškrábejte dotykovou obrazovku ostrými předměty.

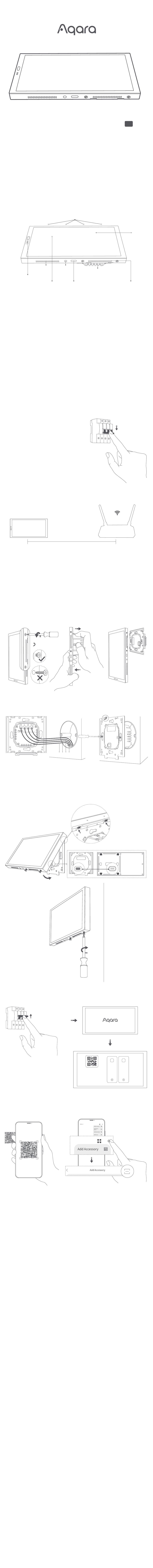

Metody instalace
1. Před instalací se ujistěte, že jistič
ovládající napájení je vypnutý.
2. Výběr místa instalace: Ideální vzdálenost od zařízení k vašemu domácímu routeru by
měla být mezi 2-6 metry. Vyhněte se jakýmkoli kovovým překážkám mezi zařízením a
routerem i kolem zařízení.
3. Vybalte produkt a související příslušenství z obalové krabice.
4. Ujistěte se, že šrouby na spodní straně zařízení jsou povolené. Po oddělení základny
spínače od panelu použijte šroubovák k povolení šroubů na napájecím terminálu.
Připojte živý vodič a neutrální vodič k portům L a N zařízení.
Připojte vodiče zátěže (světla) k příslušným portům L1, L2. Potvrďte, že zapojení je
správné, a poté utáhněte šrouby terminálu. Kumulativní zátěž tří kanálů by neměla
překročit jmenovitý výkon.
*Nepřekračujte utahovací moment šroubu 0,7 N·m.
5. Použijte přiložené šrouby k připevnění základny spínače k nástěnné spojovací krabici.
Product Name
XXXXXXXXXXXXXXXXXXXXXX
XXXXXXXXXXXXXXXXXXXXXX
XXXXXXXXXXXXXXXXXXXXXX
XXXXXXXXXXXXXXXXXX
Max 8 A (Resistive Load)
6. Ujistěte se, že šrouby na spodní straně zařízení jsou uvolněny. Poté zavěste horní část
zařízení na základnu spínače. Ujistěte se, že je panel v jedné rovině se stěnou a správně
zarovnán se základnou spínače, a poté utáhněte šrouby.
*Dávejte pozor, abyste při uvolňování šroubů na spodní straně držáku nepoužili nadměrnou sílu, abyste
zabránili poškození šroubů.
7. Po zajištění spodních šroubů zapněte zařízení. Počkejte na dokončení spuštění, poté
vyberte svůj jazyk a přejděte na stránku připojení.
ON
8. Stáhněte si aplikaci Aqara Home
Naskenujte následující QR kód ke stažení aplikace Aqara Home.
Aqara Home App
9. Přibližte svůj telefon co nejblíže k zařízení pro připojení. Také se ujistěte, že váš telefon
i zařízení jsou na stejné Wi-Fi síti (buď 2.4GHz nebo 5GHz).
10. Otevřete aplikaci Aqara Home, klepněte na „Domů" a poté klepněte na „+" v pravém
horním rohu pro vstup na stránku „Přidat zařízení (příslušenství)". Vyberte „Panel Hub
S1 Plus" nebo naskenujte QR kód na zapnuté obrazovce a podle pokynů v aplikaci
dokončete připojení.
11. Pokud přidání zařízení selže, potvrďte následující:
* Název nebo heslo Wi-Fi neobsahuje nepodporované speciální znaky, což znemožňuje zařízení připojit se k
routeru, prosím změňte na běžné znaky a zkuste to znovu;
* Zařízení aktuálně nepodporuje podnikové Wi-Fi sítě WPA/WPA2;
* Zkontrolujte, zda je na routeru aktivováno nastavení proti rušení Wi-Fi, které způsobuje, že se zařízení
nemůže připojit k internetu;
* Zkontrolujte, zda je na routeru aktivována izolace AP, což znemožňuje mobilním telefonům vyhledávat
zařízení v LAN;
* Nedoporučuje se používat mostové sítě (bridge-networking).
Obnovit síť
Přejděte do „Nastavení" - „Aqara ID" - „Odhlásit se", poté můžete zařízení resetovat.
Můžete to také provést odstraněním zařízení v aplikaci Aqara Home.
Obnovení továrního nastavení
Po úspěšném přidání zařízení přejděte do [Nastavení], vyberte [Pokročilá nastavení] >
[Obnovení továrního nastavení]. Postupujte podle pokynů na obrazovce, abyste obnovili
zařízení na tovární nastavení a vymazali všechna data.
Restartování zařízení
Po úspěšném přidání zařízení přejděte na stránku nastavení systému, vyberte [Pokročilá
nastavení] > [Restartovat]. Postupujte podle pokynů na obrazovce, abyste zařízení
restartovali.
*Obrázky produktu a zobrazení na výše uvedených stránkách jsou pouze pro referenci. Skutečný produkt
(včetně, ale bez omezení na vzhled, barvu, velikost) a obsah zobrazený na obrazovce (včetně, ale bez
omezení na pozadí, uživatelské rozhraní, grafiku) se mohou mírně lišit.
*Změny a úpravy výše uvedeného obsahu mohou být provedeny podle potřeby bez konkrétního oznámení.
Specifikace produktu
Panel Hub S1 Plus
Model: MP-K03D
⎓
Rozměry: 172 × 86 × 42,2 mm (6,77 × 3,39 × 1,66 in.)
Vstup USB-C: 5V
Bezdrátové protokoly: Wi-Fi IEEE 802.11 a/b/g/n/ac 2,4GHz/5GHz,
Zigbee IEEE802.15.4, Bluetooth
Rozlišení: 1440 × 720
Elektrické hodnocení: 200 - 240 VAC, 50/60 Hz, Max 8 A (Odporová zátěž)
Provozní teplota: -10°C ~ 40°C (14°F ~ 104°F)
Provozní vlhkost: 0 ~ 95 % RH, bez kondenzace
Obsah balení: Panel Hub S1 Plus × 1, Uživatelská příručka × 1, Prohlášení o shodě × 1,
Sada šroubů × 2
Často kladené otázky
Pokud máte další dotazy týkající se tohoto produktu, můžete najít více informací o
produktu na následující webové stránce: https://store-support.aqara.com/products/pan-
el-hub-s1-plus/
Výrobce: Lumi United Technology Co., Ltd.
Adresa: Místnost 801-804, Budova 1, Chongwen Park, Nanshan iPark, No. 3370,
Liuxian Avenue, Komunita Fuguang, Obytná čtvrť Taoyuan, Okres Nanshan, Shenzhen, Čína.
Online zákaznický servis: [http://www.aqara.com/support](http://www.aqara.com/support)
E-mail: support@aqara.com
Speaker 1
Power Button
2-6 meters
≤0.7 N·m
N L
2A
Microphone
Switch Base
USB-C Power
Supply Port
L2 L1
Open the Aqara Home App and scan the QR
code to access
Homekit ＞
CZ
Screen
Speaker 2
OFF
Swtich1 Swtich2
