ANSCHLÜSSE & LEDs
RJ45 Anschluss:
RJ45 Anschluss
Pin Signal Pin Signal
1 BI_DA+ 4 BI_DC+
2 BI_DA- 5 BI_DC-
87654321
3 BI_DB+ 6 BI_DB-
Status LEDs:
LED Name Farbe LED Funktion
Ständig an: Stromversorgung ein
PWR Gelb
Blinken: Fehler in der Stromversorgung
Link / Activity Ständig an: Verbunden
Grün
(L/A) Blinken: Datenübertragung
5V USB-C Anschluss:
Stromversorgung von einer
USB-Stromquelle, z.B. USB-Ladegerät, Computer-USB-Port,
USB-Hub... (min. 5W)
2
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise.
1. Platzieren Sie den EX-62021 am gewünschten Ort, z.B. mit dem DIN-Rail Kit auf einer
Tragschiene.
Pin Signal
7 BI_DD+
8 BI_DD-
2. Verbinden Sie Ihre Netzwerkgeräte über ein Netzwerkkabel mit dem Switch.
3. Verbinden Sie das USB-Kabel mit dem USB-C Anschluss des Switches und mit der USB-
Stromversorgung Ihrer Wahl und schalten Sie dieses ein.
4. Nach dem Einschalten leuchtet die PWR-Anzeige. Wenn die Anzeige nicht leuchtet,
überprüfen Sie den korrekten Anschluss an die Stromversorgung.
5. Wenn alle Kabel korrekt angeschlossen sind, leuchten die Anzeigen entsprechend dem
Portstatus der LEDs (Seite 2).
REINIGUNG
beliebigen zugelassenen
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
Deutschland: Schweiz:
EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH
Industriestrasse 8 Dübendorfstrasse 17
61449 Steinbach 8602 Wangen
www.exsys.ch
www.exsys.de
Das DIN-Rail Kit wird mit zwei
Schrauben an der Seite montiert
Italia:
EXSYS Italia Srl
Via Belvedere, 45/B
I-22100 Como
www.exsys.it
3
Manual Anleitung
Vers. 1.0 / 13.01.25

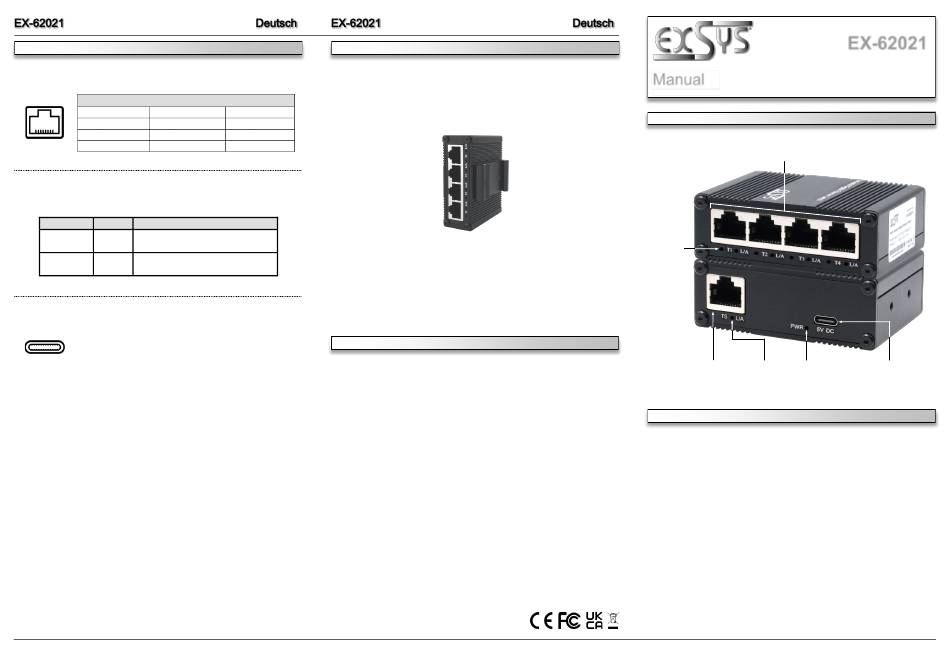

LAYOUT
4x RJ45
10/100/1000Base-T
Status LED
Status LED 1x RJ45 Status LED Power LED
10/100/1000Base-T
DESCRIPTION & TECNICAL INFORMATION
The tiny industrial-grade 5-port Gigabit switch EX-62021 offers full Gigabit performance on all
ports despite its small size. The rugged metal housing and extended operating temperature
range of -40°C to 80°C allow it to be used also in harsh environments. Unlike conventional
Ethernet switches, power is supplied via a USB-C port, making it extremely versatile.
Compatibility: Gigabit Ethernet 10/100/1000Base-T
Operating System: All operating systems
Connectors: 5x RJ45-Port, 1x USB-C 5VDC
Extent of Delivery: EX-62021, DIN-Rail Kit, USB-A to USB-C cable, Manual
4
EX-62021
5V USB-C for
Power Supply
