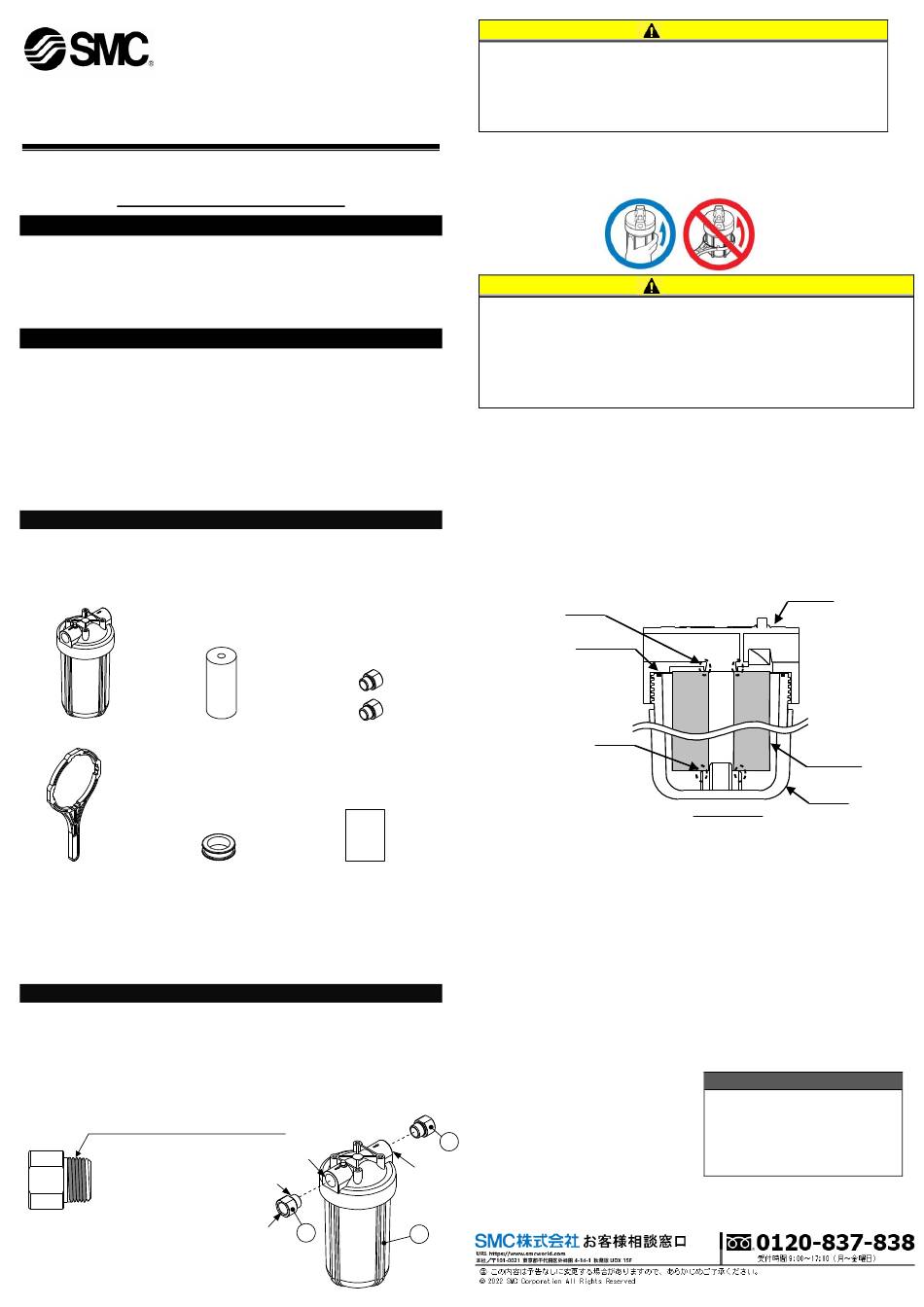

HRS-PF005
パーティクルフィルタセット
サーモチラー
適用型式：HRS シリーズ
はじめにお読みください
このたびは SMC サーモチラーをお買い上げいただき、誠にあ
りがとうございます。
本｢パーティクルフィルタセット｣は、サーモチラーHRS シリーズ
に使用するパーティクルフィルタ配管部品です。
ご使用の前に、以下手順をご確認の上、ご使用ください。
安全上のご注意
 取付けは安全を第一優先し、一般産業機器・装置に対する知
識を有する方が実施してください。
 本書およびサーモチラー取扱説明書を十分に理解してくださ
い。
 取付け作業は通電中に行わないでください。必ず電源が遮断
されていることを確認してください。
 循環液注入前、もしくはサーモチラー内の循環液を排出して
から作業を行ってください。
 取付け後に、液漏れ・結露がないことを確認してください。
1. 付属品と名称
 本「パーティクルフィルタセット」は下記部品が入っています。
部品が揃っているかご確認ください。
部品一覧
①樹脂フィルタケース
②エレメント
(交換品番：HRS-PF006)
※圧力降下が 0.15MPa に達したら､
新しいものに交換してください。
④ハンドル ⑤シールテープ
(-Hを選択した場合)
※フィルタケース取外し専用です。締め込みには
使用しないでください。
【接液部材質】
ステンレス,ポリカーボネート,PTFE,PP,NBR
2. 取付け手順
1) 接続口および配管にゴミや汚れなど異物が付着していない
ことを確認してください。
2) NPT-Rc 変換継手(部品番号③)にシールテープ(部品番号
⑤)を巻き、樹脂フィルタケース(部品番号①)の IN 側、OUT
側にそれぞれ取付けてください。ねじ込み過ぎると、樹脂フィ
ルタケースの割れなど液漏れの原因になります。
ねじ部の端から一山おいた部分に
シールテープを巻いてください。(グレー部)
文書№HRX-OM-S055-F
③NPT-Rc変換継手 x2個
⑥取扱説明書(本書)
IN側
OUT側
NPT1
Rc1 2
1
・NPT1 側はシールテープを 4 周巻いてください。
・変換継手はフィルタ側に 4 回転ねじ込んでください。
・ねじ込み過ぎると、樹脂フィルタケースの割れなど液漏れの
原因になります。
3) 樹脂フィルタケース(部品番号①)にエレメント(部品番号②)を
入れ、手回しで樹脂フィルタケースを取付けてください。
・ ケースの取付けの際は手回しとし工具やハンドルは使用しないでくだ
さい。工具やハンドルを使用すると、過度な締め込みやケースに傷を
つけたりして、亀裂や破損の原因となります。
・
ケースの取外し・取付け時には、必ずケースを手でしっかりと保持して
ください。ケースを落下させると、亀裂や破損の原因となります。
4) エレメント(部品番号②)をケースに入れてください。
エレメントが図のようにケースの突起部に食い込むようにし
てください。ケースにガスケットが正しく取付けられていること
を確認してください。ガスケットは外れやすいので注意してく
ださい。ケース内のエレメントを垂直にしたまま、手回しでケ
ースをキャップに締めこんでください。このときキャップの突
起部にエレメントが食い込むようにしてください。
突起部
ガスケット
突起部
5) お客様側配管に取付け後、サーモチラーを運転し、液漏れ
のないことを確認してください。初期的なフィルタでの圧力損
失は 0.05MPa 以下(約 100L/min)を目安としてください。
6) ケース内にエアが残っている場合には、必要に応じて、エア
抜きボタンを押し、エアを抜いてください。
※ご使用の際はフィルタへの供給圧力は 0.69MPa(100psi)
以下としてください。
※フィルタの圧力損失が 0.15MPa に達したら、エレメントを交換し
てください。エレメントを交換する場合、フィルタ内圧力がゼロ
になっていることを確認してから、取付け手順 3)、4)を参照し
て交換してください。
2
注意
注意
キャップ
エレメント
ケース
取付断面図
改訂
改訂 F：2022 年 2 月
