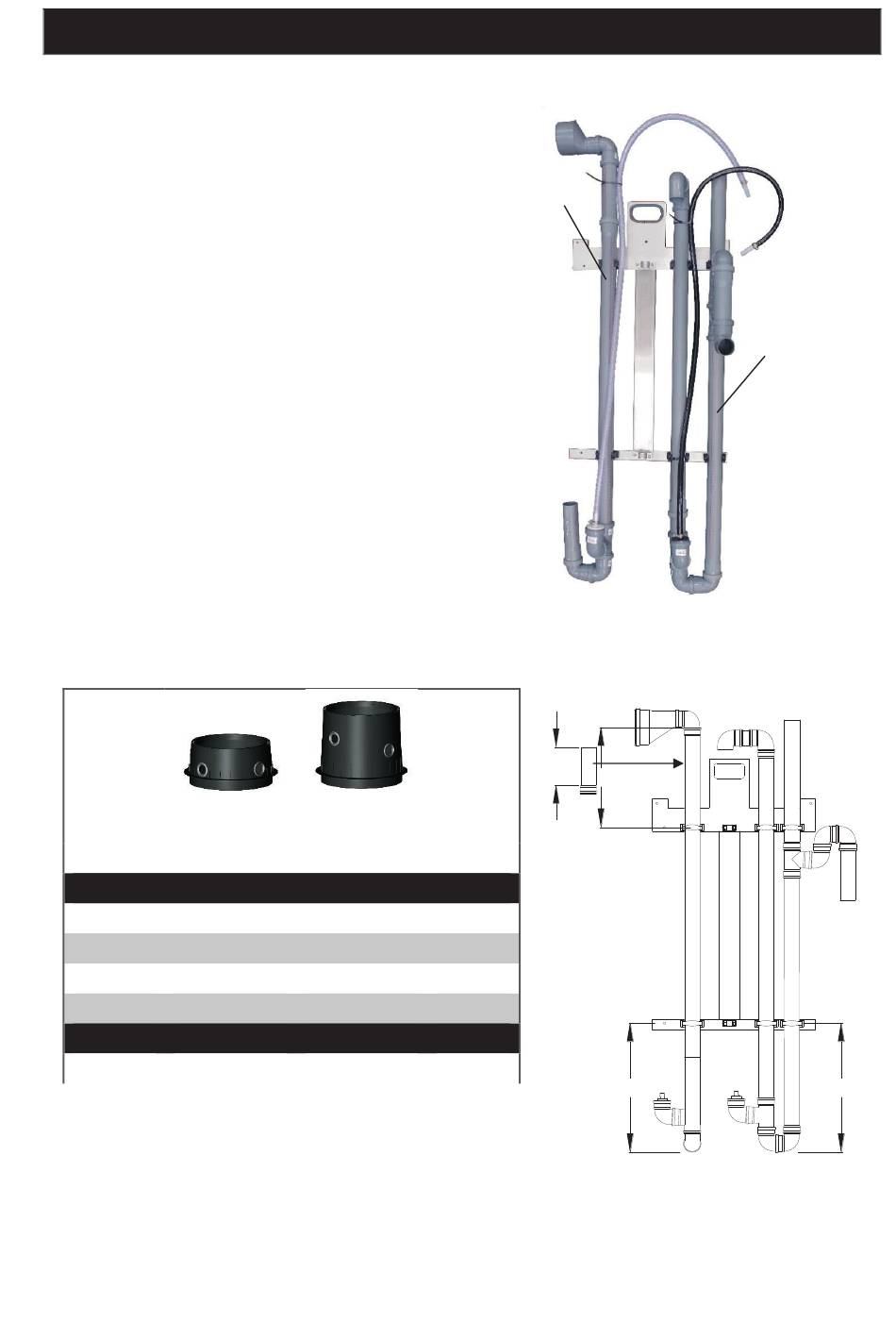

4.3.8 Conexión del panel de soporte y del sifón en la cubeta SBR
Los sifones se sujetan en el panel de retención. El
sifón de sobrante de fangos (J) está montado en
el lado izquierdo (corto) y el sifón de descarga de
agua clara (I) en el lado derecho (largo) del panel
de retención.
La altura de enganche de los sifones depende del tipo de sistema y puede guiarse por la tabla que se
muestra a continuación.
Tamaño
del depó-
sito
mm
con difusor de disco
2.700 l 400
3.750 l 400
4.800 l 400
6.500 l 400
con difusor tubular
6500 400
A - Uso de cúpula del depósito Mini
A *- Uso de cúpula del depósito Maxi
Para el uso de la cúpula del depósito Maxi, se suministra
una pieza intermedia con una longitud de 125 mm.
A continuación, se montan los soportes de las abrazaderas de los tubos de PVC.
A A*
mm
525
525
525
525
525
J
por cúpula del depósito Maxi
125
A
B
mm
455
645
880
1155
885
