4.1 Struttura e principio di funzionamento
L'impianto di depurazione funziona secondo il processo SBR. Per una descrizione precisa della proce-
dura si rimanda al libretto di esercizio accluso all'armadio dell'impianto di depurazione.
Di norma, l'impianto è costituito da un serbatoio per il trattamento primario/serbatoio di compensazione e
da una vasca SBR (negli impianti a quattro serbatoi, due serbatoi per il trattamento primario/serbatoi di
compensazione e due vasche SBR).
Il collegamento di alimentazione tra il serbatoio di trattamento primario/accumulo fanghi e la vasca SBR
avviene frontalmente sopra i serbatoi. Il sifone di carico è collegato direttamente al tubo di collegamento.
Il ricircolo fanghi è collegato ai chiusini. La retroazione avviene in pendenza nel serbatoio di trattamento
primario/accumulo fanghi.
Trattamento primario/accumulo
fanghi
Sifone di carico

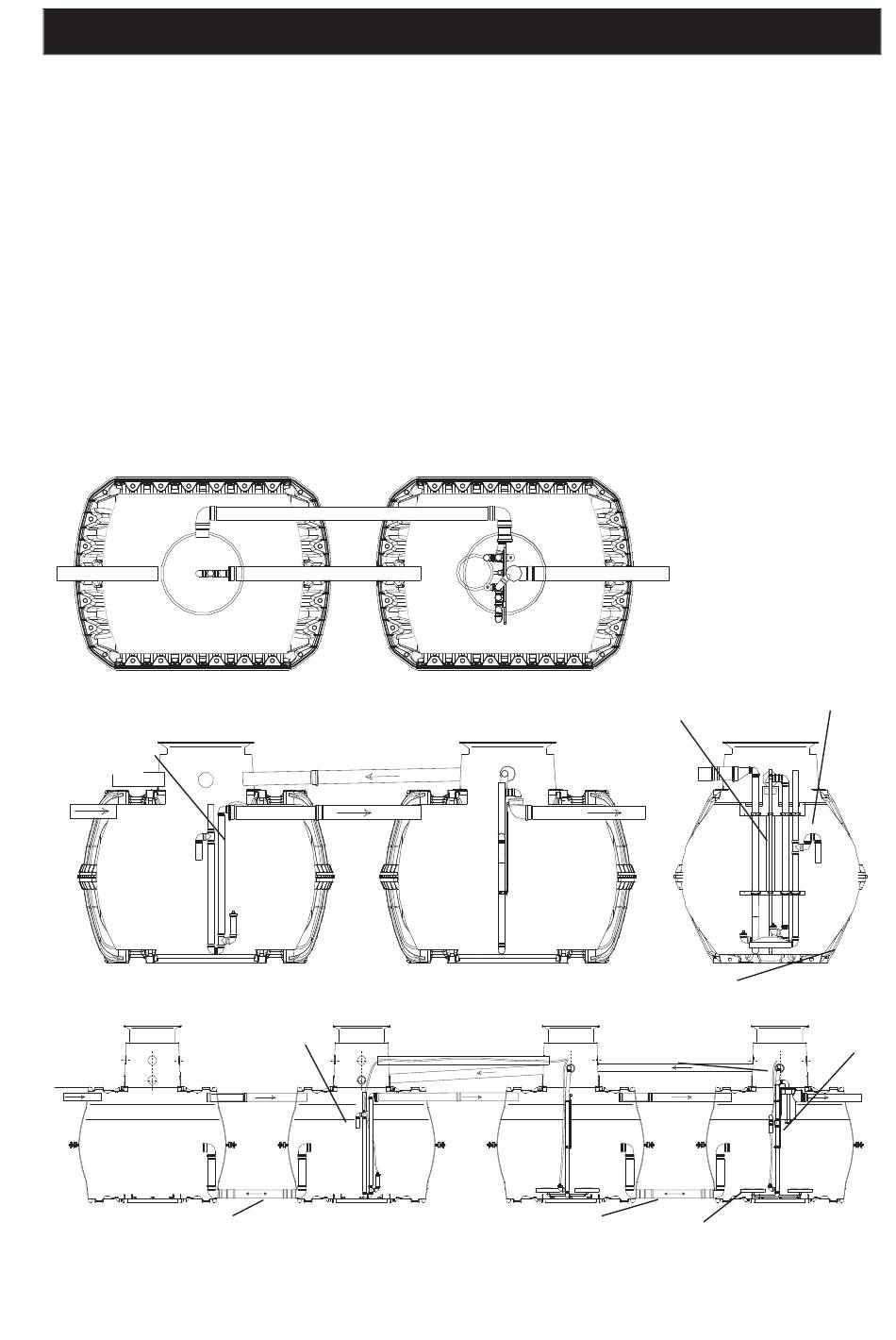

Figura 1: Impianto a doppio serbatoio con torretta Mini, senza unità di campionamento
Sifone di carico
Collegamento inferiore al ser-
batoio Trattamento primario
Figura 2: Impianto a quattro serbatoi con torretta Maxi, senza unità di campionamento.
Trattamento primario/
Collegamento inferiore al
accumulo fanghi
serbatoio Serbatoio SBR
115 / 144
Serbatoio SBR
Sifone fanghi di supero
Sifone fanghi di
supero
Disco di
aerazione
Sifone acqua
chiarificata
Aeratore
Sifone
dell'acqua
chiarificata
Vasca SBR
