Graf oneAdvanced Installation Instructions Manual page 104

2 Montaggio finale e installazione di oneAdvanced da 3-9 AE

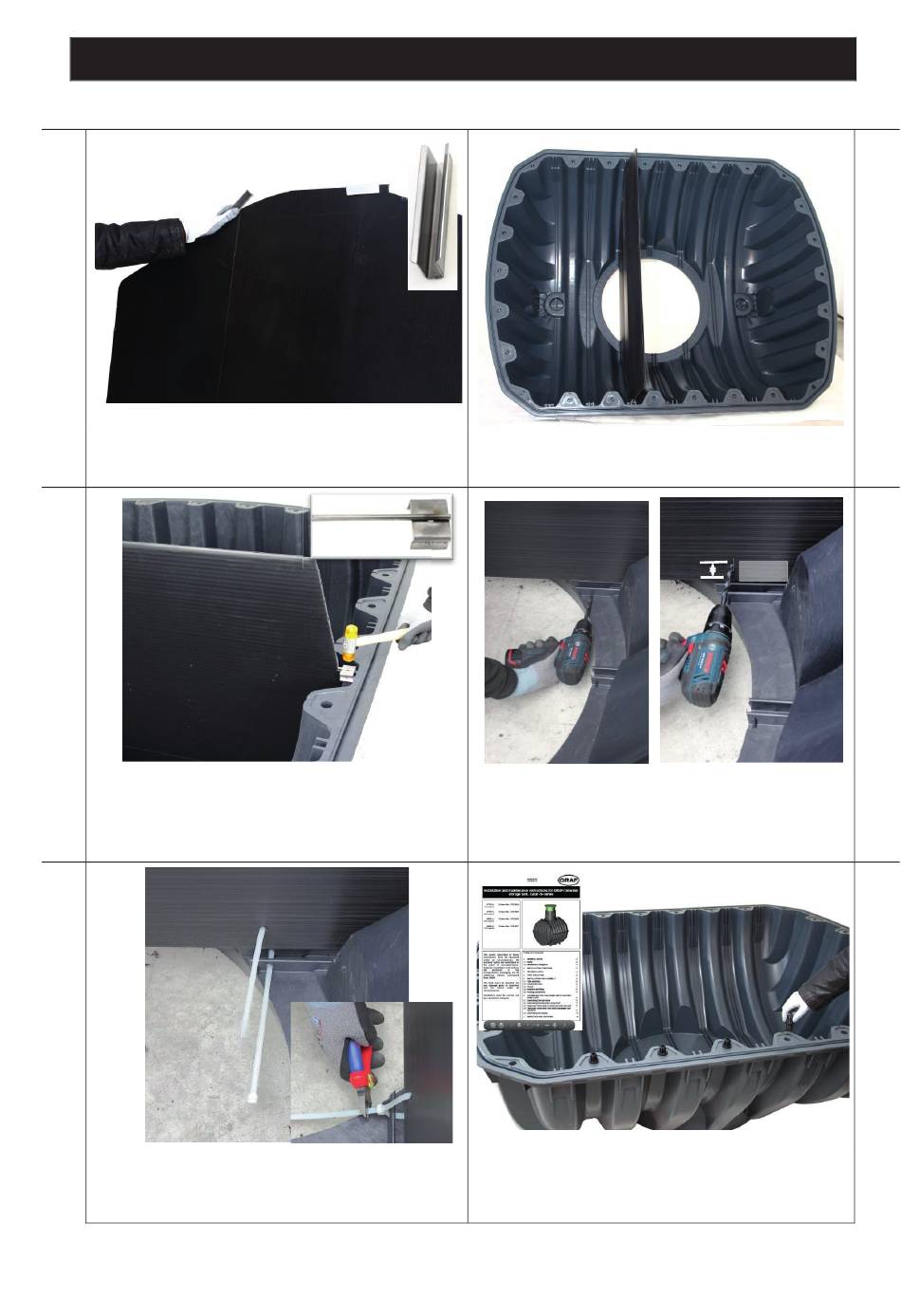

2.4 Montaggio del kit di installazione
1.
Aprire la parete sommersa spiegandola. Posizio-
nare le clip su entrambi i lati della linea di piega.
3.
Con un tondino infilare i ganci di fissaggio nella
parete sommersa e incastrarli saldamente con un
martello.
5.
Fare passare attraverso i fori una fascetta e strin-
gerla. Tagliare e rimuovere la fascetta in eccesso.
Realizzare questo fissaggio anche sull'altro
lato.
Inserire la parete sommersa nel guscio superiore,
sfalsata di una scanalatura rispetto al centro del
guscio.
Realizzare un foro da 8 mm nella scanalatura del
serbatoio dove viene alloggiata la parete divisoria.
Realizzare un foro anche nella parete divisoria. Il
foro dovrebbe trovarsi ad almeno 4 cm di distanza
dal bordo della parete.
Procedere con il montaggio del serbatoio Carat S
seguendo le istruzioni di montaggio (guarnizione,
perni di centraggio, lubrificante).
104 / 144
2.
4.
>
4cm
6.
