19.

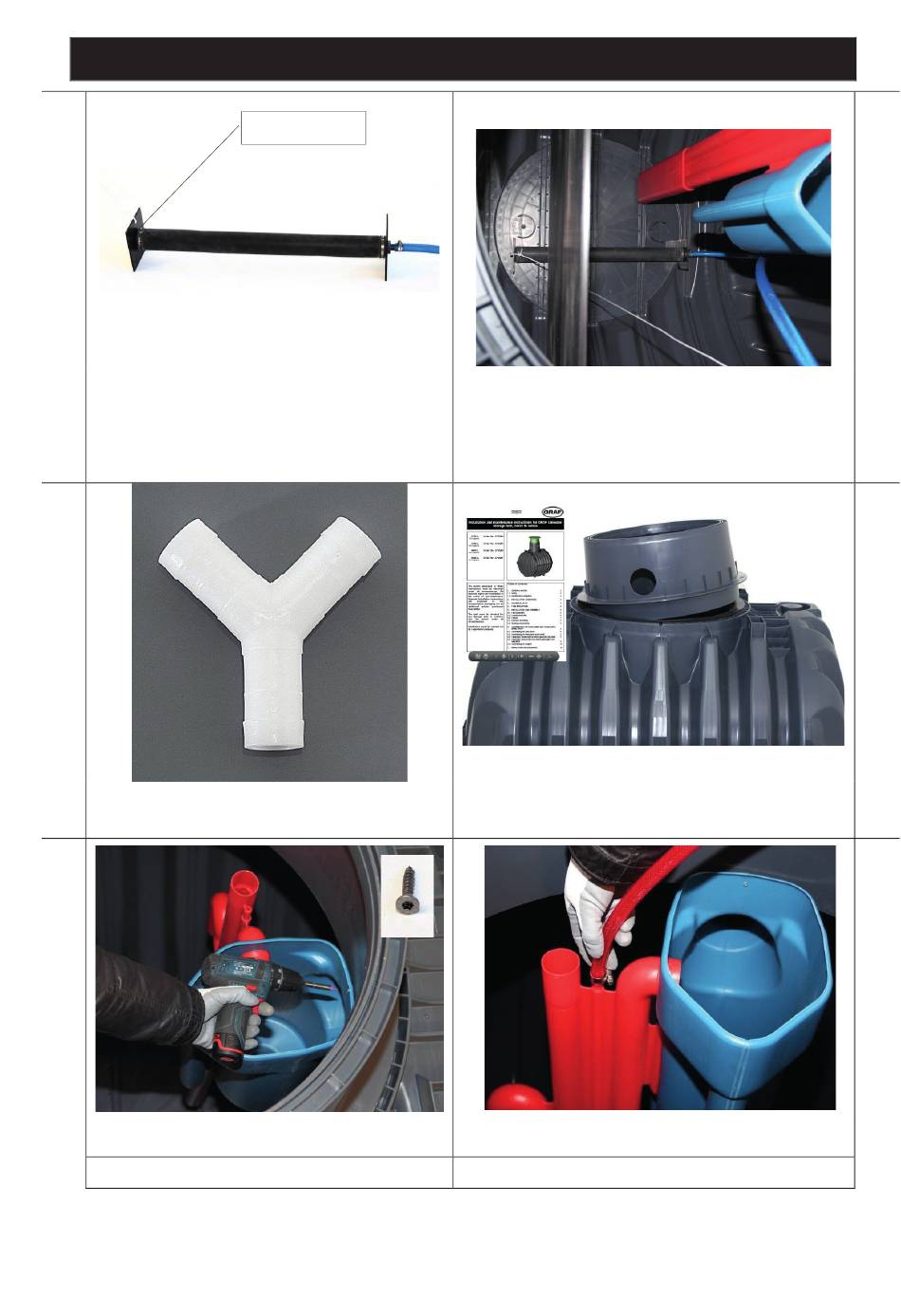

La cuerda debe fijarse al difusor tubular (orificio
de 6 mm). Debe conectarse una manguera de
ventilación (19 mm) al lado opuesto. Los siste-
mas de más de 7 EW contienen dos difusores
tubulares.
21.
En los sistemas con dos difusores tubulares, las
mangueras de los dos difusores tubulares se
unen con una pieza en Y.
23.
Fije el recipiente de toma de muestras a la cú-
pula del depósito con un tornillo Spax
2 Montaje final e instalación oneAdvanced 3-9 EW
Orificio de 6 mm
El(los) difusor(es) tubular(es) se coloca(n) en el
fondo del depósito. Debe introducirse lo suficiente
bajo el deflector para ventilar también la primera cá-
mara. En la cúpula del depósito hay un gancho ins-
talado para sujetar la cuerda. Perfore previamente el
orificio para el gancho con una broca de 4 mm.
La cúpula del depósito se monta según las instruc-
ciones de instalación (¡sellado!).
Conecte la manguera de aire (13 mm) al sifón de
carga.
60 / 144
20.
22.
24.
