Zebex Z-3392BT Plus Buyer's Manual

Gun type wireless 2d image handheld scanner

Advertisement

Quick Links

Z-3392BT Plus

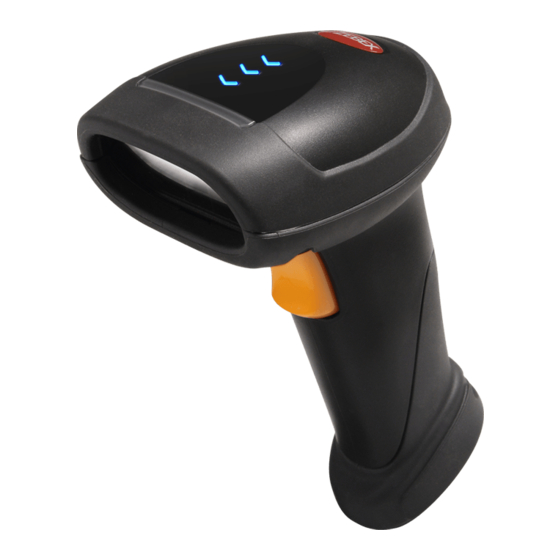

Gun Type Wireless 2D Image Handheld Scanner

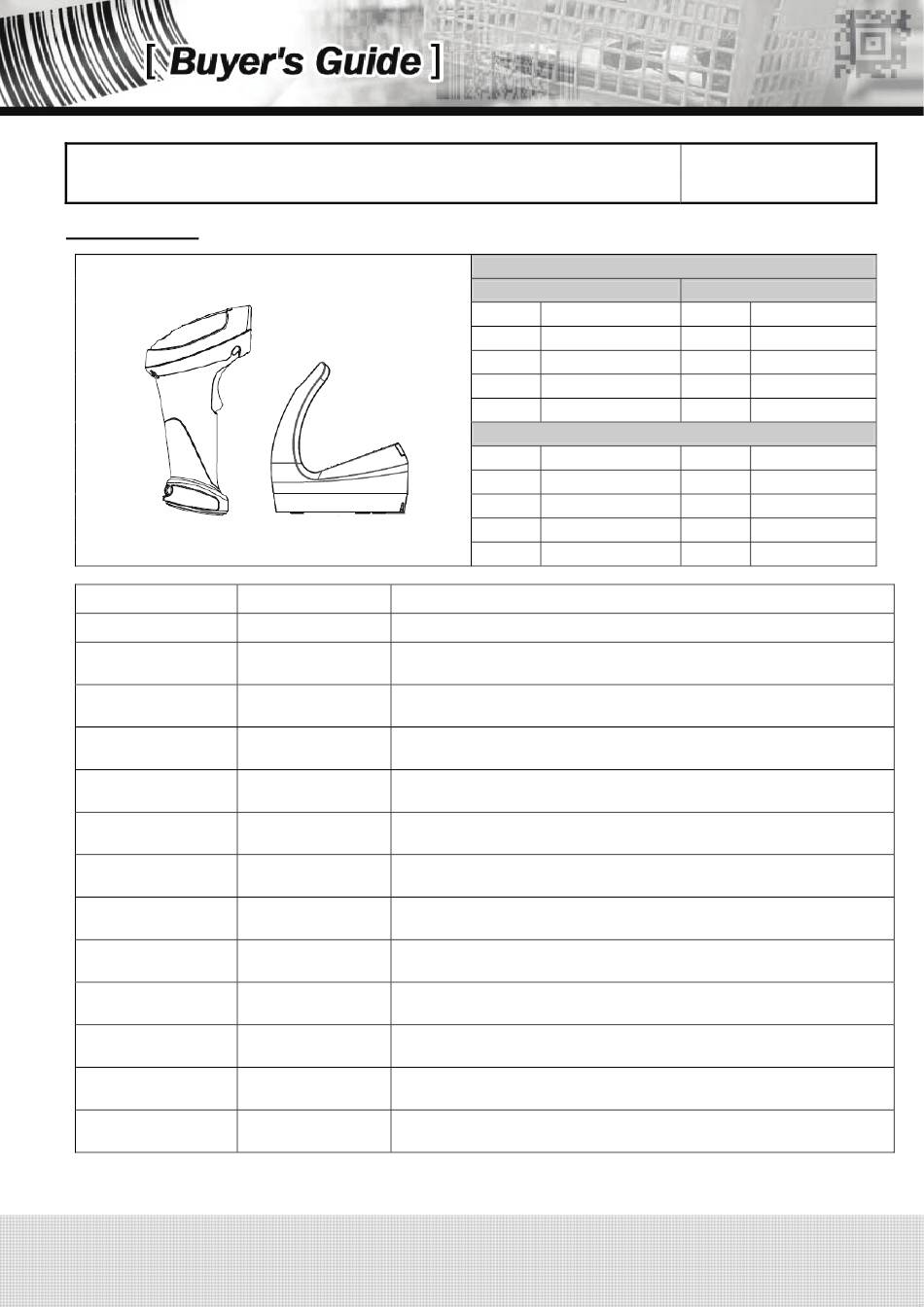

Device Pin-Out
P/N
88H-39BP00-001
Z-3392BT Plus (B)
88H-39BPUB-AC1
88H-39BPUB-EC1
88H-39BPUB-KC1
88H-39BPUB-UC1
88H-39BPRP-AC1
88H-39BPRP-EC1
88H-39BPRP-KC1
88H-39BPRP-UC1
88H-39BPKP-AC1
88H-39BPKP-EC1
88H-39BPKP-KC1
88H-39BPKP-UC1
Z-3392BT Plus Buyer's Guide Ver. 1.3
Copyright @2023. All Rights Reserved
ZEBEX INDUSTRIES INC.
Model Name
Gun Type Wireless 2D Image Handheld Scanner Black USB BA
Z-3392BT Plus (U)(B)(CR) Gun Type Wireless 2D Image Handheld Scanner Black USB Cradle AU adapter BA
Z-3392BT Plus (U)(B)(CR) Gun Type Wireless 2D Image Handheld Scanner Black USB Cradle EU adapter BA
Z-3392BT Plus (U)(B)(CR) Gun Type Wireless 2D Image Handheld Scanner Black USB Cradle UK adapter BA
Z-3392BT Plus (U)(B)(CR) Gun Type Wireless 2D Image Handheld Scanner Black USB Cradle US adapter BA
Z-3392BT Plus (R)(B)(CR) Gun Type Wireless 2D Image Handheld Scanner Black RS232 Cradle AU adapter BA
Z-3392BT Plus (R)(B)(CR) Gun Type Wireless 2D Image Handheld Scanner Black RS232 Cradle EU adapter BA
Z-3392BT Plus (R)(B)(CR) Gun Type Wireless 2D Image Handheld Scanner Black RS232 Cradle UK adapter BA
Z-3392BT Plus (R)(B)(CR) Gun Type Wireless 2D Image Handheld Scanner Black RS232 Cradle US adapter BA
Z-3392BT Plus (K)(B)(CR) Gun Type Wireless 2D Image Handheld Scanner Black PS/2 Cradle AU adapter BA
Z-3392BT Plus (K)(B)(CR) Gun Type Wireless 2D Image Handheld Scanner Black PS/2 Cradle EU adapter BA
Z-3392BT Plus(K)(B)(CR) Gun Type Wireless 2D Image Handheld Scanner Black PS/2 Cradle UK adapter BA
Z-3392BT Plus(K)(B)(CR) Gun Type Wireless 2D Image Handheld Scanner Black PS/2 Cradle US adapter BA
MICRO/MINI USB PIN-OUT CONFIGURATION
SCANNER (MICRO)
PIN 1.
+5V
PIN 2.
USB_D-
PIN 3.
USB_D+
PIN 4.
NC
PIN 5.
GND
CRADLE PHONE JACK PIN-OUT CONFIGURATION
RJ 1.
RTS_EIA
RJ 2.
KB Data / USB_D+ RJ 7.
RJ 3.
PC Clock / USB_D- RJ 8.
RJ 4.
GND
RJ 5.
CTS_EIA
Remark
CRADLE (MINI)
PIN 1.
+5V
PIN 2.
NC
PIN 3.
NC
PIN 4.
NC
PIN 5.
GND
RJ 6.
RX_EIA
KB Clock
+5V
RJ 9.
PC Data
RJ10.
TX_EIA
Page 1 of 4

Advertisement

loading
Need help?

Need help?

Do you have a question about the Z-3392BT Plus and is the answer not in the manual?

Questions and answers

Summary of Contents for Zebex Z-3392BT Plus

  • Page 1 Gun Type Wireless 2D Image Handheld Scanner Black USB BA 88H-39BPUB-AC1 Z-3392BT Plus (U)(B)(CR) Gun Type Wireless 2D Image Handheld Scanner Black USB Cradle AU adapter BA 88H-39BPUB-EC1 Z-3392BT Plus (U)(B)(CR) Gun Type Wireless 2D Image Handheld Scanner Black USB Cradle EU adapter BA...
  • Page 2 Optional Accessory Description Mini USB B to USB A Cable PIN-OUT CONFIGURATION Micro USB USB A TYPE VCC+ 173-0U0002-150 Item Part No. 173-0U0003-150 Page 2 of 4 Z-3392BT Plus Buyer’s Guide Ver. 1.3 Copyright @2023. All Rights Reserved ZEBEX INDUSTRIES INC.
  • Page 3 UK plug for universal adaptor Description Cable Clip Barcode Remark 572-050000-411 Clip for Mini USB Cable Description Hand Strip Barcode Remark 623-2Z9000-001 Hand Strip Page 3 of 4 Z-3392BT Plus Buyer’s Guide Ver. 1.3 Copyright @2023. All Rights Reserved ZEBEX INDUSTRIES INC.
  • Page 4 Battery Recharging Z-3392BT Plus uses one li-ion battery for wireless operation and the battery has to be charged within the scanner. Users should always use the original battery and charging equipments provided by the ZEBEX to avoid any non-compatible danger or void the warranty, There are three methods of recharging the battery.
