Summary of Contents for Emotiva ULTRA USP-1

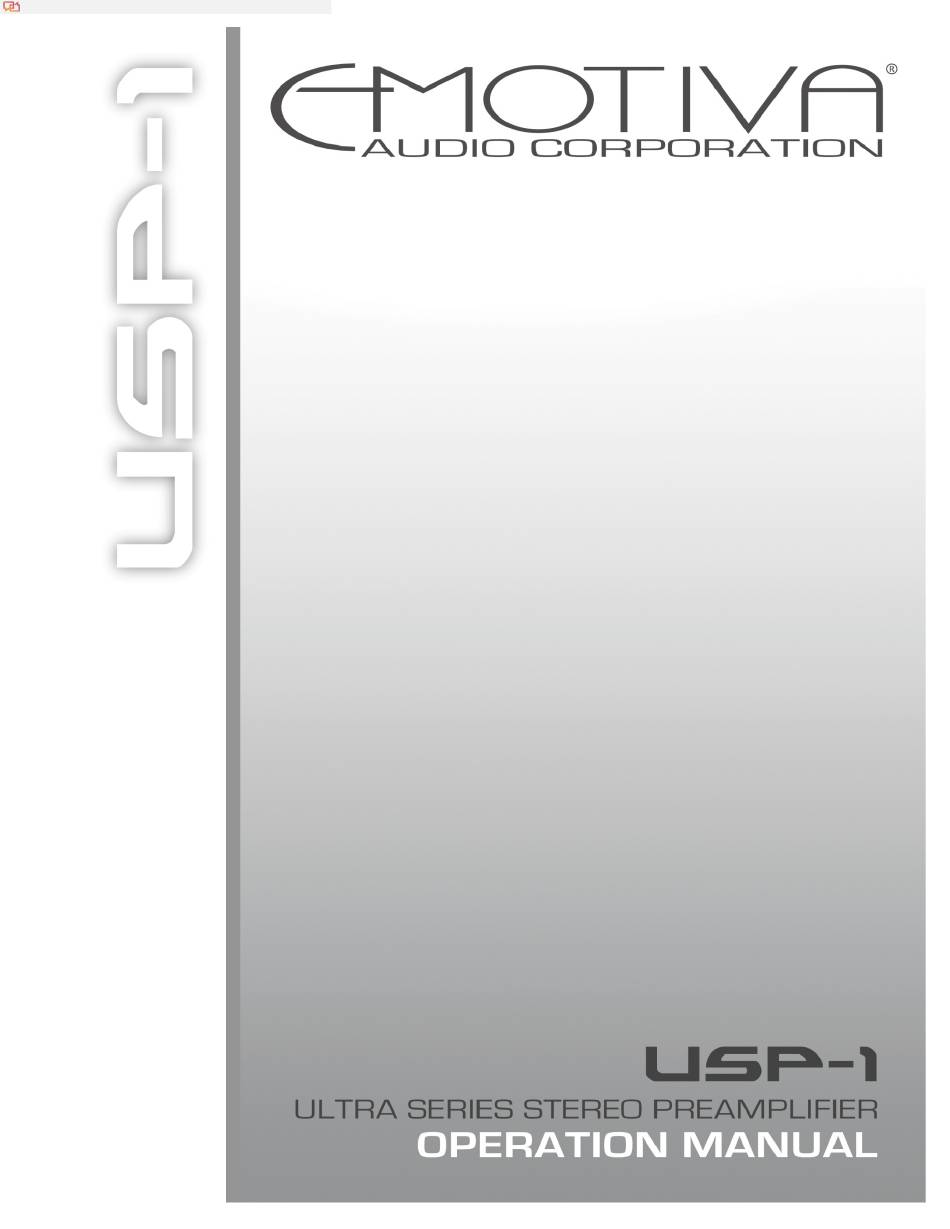

- Page 1 Traduzido do Inglês para o Português - www.onlinedoctranslator.com...
-
Page 3: Table Of Contents
(CATV) fora de casa Obrigado por sua compra do USP-1 Desempacotando o USP-1 Inventário Pré-amplificador Emotiva USP-1 Recursos do pré- amplificador audiófilo de 2 canais Layout do painel frontal USP-1 Layout do painel traseiro USP-1 Remoto USP-1 Trocando a bateria Gerenciamento de graves –... - Page 4 Problemas com todo o sistema A/V Especificações Técnicas USP-1 Divulgação Emotiva Garantia limitada Assistência de Serviço para a USP-1 Diagrama do painel frontal (página inteira) Diagrama do painel traseiro (página inteira)
-
Page 5: Precauções De Segurança
O Pré-Amplificador Emotiva USP-1 não deve ser colocado sobre cama, sofá, tapete ou superfície similar que possa bloquear quaisquer aberturas de ventilação; ou colocado em uma instalação embutida, como uma estante de livros, armário ou rack fechado para equipamentos, que possa impedir o fluxo de ar através das aberturas de ventilação. -
Page 6: Padrões Nec (Código Elétrico Nacional) Uma Nota
Aterramento ou Polarização -Devem ser tomadas precauções para que os meios de aterramento ou polarização do componente não sejam anulados. Para dúvidas sobre atendimento, entre em contato: Emotiva Audio Corporation 131 Southeast Parkway Court Franklin, TN 37064 Tel - (615) 790-6754 | (877) EMO-TECH | Fax - (615) 791-6287 www.emotiva.com... -
Page 7: Obrigado Por Sua Compra Do Usp-1
áudio doméstico que sejam fáceis de usar e que ofereçam desempenho incomparável. DESEMBALANDO O USP-1 O reprodutor pré-amplificador Emotiva USP-1 deve chegar até você em perfeitas condições. Se você notar algum dano no transporte ou outros problemas ao desembalar a unidade, entre em contato com a Emotiva imediatamente. -
Page 8: Pré-Amplificador Emotiva Usp-1 Recursos Do Pré
Pré-amplificador Emotiva USP-1 Recursos do pré- amplificador audiófilo de 2 canais • Entrada fono de precisão e baixo ruído com ímã móvel ou capacidade de bobina móvel • Sete entradas estéreo com comutação de relé de nível de instrumentação de precisão •... -
Page 9: Layout Do Painel Frontal Usp-1
Layout do painel frontal USP-1 (para imagem maior, consulte a página 24) LEDs indicadores de entrada Os LEDs acima de cada botão selecionável acendem quando a função rotulada é ativada. Todos os indicadores rotulados estão disponíveis como comandos remotos. Ao receber comandos, o LED COM/RECV também acende. - Page 10 Qualquer entrada selecionada passará para as saídas do Tape Monitor, exceto quando o monitor de fita estiver selecionado. Quando o Tape Monitor não está selecionado, a entrada selecionada é enviada para as saídas principais, bem como para os canais de saída do monitor de fita. Quando o Tape Monitor é selecionado, a entrada do Tape Monitor é enviada para os principais canais de saída.
-
Page 11: Layout Do Painel Traseiro Usp-1
é limitada a 500mA, o que é suficiente para acionar dois dispositivos. Para acionar mais dispositivos, você pode usar um dispositivo de acionamento separado, como o Emotiva ET-3. 2. Seção ENTRADA FONO(no sentido horário a partir do canto superior esquerdo) •... - Page 12 SEÇÃO DE SAÍDA DE ÁUDIO 6. Controle de frequência do filtro passa-baixo Botão giratório para seleção da frequência passa-baixo, que pode ser ajustada de 50Hz a 250Hz, com inclinação fixada em 12dB/Oitava. 7. Saída de subwoofer balanceada Conexão de subwoofer balanceada (XLR), com frequência passa-baixa controlada pelo botão giratório diretamente acima dele (6.).
-
Page 13: Remoto Usp-1
O controle remoto USP-1 é alimentado por 2 pilhas AAA. Para adicionar baterias novas, pressione a aba da tampa da bateria, remova a tampa da bateria, troque as baterias e oriente as extremidades negativa e positiva conforme indicado pelas imagens no compartimento da bateria. A Emotiva recomenda o uso de pilhas alcalinas. -
Page 14: Gerenciamento De Graves - Filtros Passa-Baixa/Passa-Alta
Gerenciamento de graves – Filtros passa-baixa/passa-alta O USP-1 oferece uma conexão de alto-falante de gama completa, além de oferecer um sistema de gerenciamento de graves que permite otimizar seu som ao usar um amplificador amplificado. subwoofer. Close-up do gerenciamento de graves: 1. - Page 15 Saídas passa-baixa/passa-alta Recomendado para usuários com alto-falantes que não possuem capacidade de produzir tons graves baixos (abaixo de 80 Hz). Alto- falantes de estante, alto-falantes 'satélite' menores e alto-falantes estilo home theater podem ser incapazes de produzir tons graves mais baixos, seja por design ou por simples limitações de tamanho. Para otimizar o desempenho dos alto-falantes e maximizar a potência do amplificador conectado, use as saídas High Pass dos alto-falantes esquerdo e direito e ajuste o controle de frequência do filtro High Pass (4) para selecionar a frequência de corte.
-
Page 16: Conexão A Unidades De Fonte De Áudio Conexão
Conectando unidades de fonte de áudio O USP-1 pode ser conectado a até sete dispositivos de áudio diferentes, usando conectores analógicos RCA padrão. FONO Conecta-se a um toca-discos usando conectores tipo RCA padrão. Conecte a saída esquerda do toca- discos à entrada esquerda da seção PHONO INPUT no USP-1, e a saída direita à entrada direita da seção PHONO INPUT do USP-1. -
Page 17: A Amplificadores E Alto-Falantes Conexões De
FITA Este 'loop' conecta um dispositivo de gravação externo ao pré-amplificador USP-1 através de saídas e entradas RCA. Embora tradicionalmente tenha sido um toca-fitas ou DAT, esta conexão também pode ser um dispositivo de gravação baseado em disco rígido, desde que as conexões de entrada e saída sejam conexões de áudio RCA analógicas. Para ativar o loop do monitor de fita, você... -
Page 18: Guia De Solução De Problemas
Guia de solução de problemas O Emotiva USP-1 foi habilmente projetado e construído para fornecer anos de desempenho sem problemas. A maioria dos problemas que ocorrem geralmente podem ser resolvidos verificando suas conexões ou certificando-se de que os componentes de áudio e vídeo conectados ao USP-1 estejam ligados e totalmente operacionais. -
Page 19: Amplificador(Es) Externo(S) Conectado(S) Remotamente Não Desliga(M) Com Ruídos
Tente afastar os cabos dos alto-falantes de quaisquer cabos de alimentação. Experimente apenas um alto-falante, conectando-o a canais diferentes e veja se um canal do amplificador está ruim. • Se o problema persistir, lembre-se que a equipe de suporte técnico da Emotiva irá atendê-lo. Outras causas prováveis de ruído do alto-falante •... -
Page 20: Problemas Com Todo O Sistema A/V
Se você estiver tendo problemas mais complexos em seu sistema de entretenimento doméstico geral (não apenas com o pré-amplificador/processador USP-1), entre em contato diretamente com a Emotiva para obter assistência profissional na instalação. Esses profissionais têm anos de experiência com uma ampla variedade de produtos e entretenimento doméstico... -
Page 21: Especificações Técnicas Usp-1
Especificações Técnicas USP-1 Seção de áudio pré-amplificador Entrada fono: Bobina Móvel - 240 Ohm Ímã Móvel - 47kOhm Entrada de linha de impedância de entrada:47K Ohm +/-5% Relação sinal-ruído (saída rel 2V):>116dB (ref 2V) Distorção:<0,005% 20 Hz - 20 kHz com largura de banda de medição de 80 kHz Resposta de frequência:5Hz - 80kHz, com menos de 0,05dB de desvio Frequência de saída de linha. -
Page 22: Divulgação Emotiva
Divulgação Emotiva © Copyright 2009 Emotiva Audio Corporation Todos os direitos reservados. A Emotiva reserva-se o direito de realizar melhorias em seus produtos a qualquer momento. Portanto, as especificações do produto e os detalhes específicos deste manual estão sujeitos a alterações... -
Page 23: Garantia Limitada
Assistência de Serviço para a USP-1 Observe que ANTES de enviar seu USP-1 para reparo, você DEVE ligar para a Emotiva e obter um número de autorização de devolução de material (RMA). Antes de entrar em contato com a Emotiva para iniciar o processo de devolução, tenha em mãos uma descrição detalhada do(s) problema(s) que você...
