indicateur de volume s'affiche sur l'écran d'accueil LCD, ce qui vous permet de contrôler
précisément les niveaux. Si un casque est branché, tourner la molette permet de régler le
volume du casque, et non celui du haut-parleur.
3 Port pour le casque
Connectez un casque au jack pour casque de 1/4" du panneau avant pour écouter de l'audio.
Pour régler les niveaux du casque, appuyez sur le bouton du haut-parleur et tournez la molette.
4 Entrée vidéo PC
Port d'entrée vidéo USB-C avant avec une connexion 45W pour le chargement. Également
utilisé pour les mises à jour et la configuration des paramètres via l'utilitaire Blackmagic
Converters Setup.
5 Boutons Menu
Utilisez les boutons Menu et Set ainsi que la molette pour configurer les paramètres. Les
boutons peuvent également être verrouillés en maintenant le bouton de verrouillage enfoncé
jusqu'à ce que le libellé du bouton s'allume en rouge. Pour déverrouiller les boutons, il suffit de
maintenir à nouveau le bouton de verrouillage enfoncé. Des informations supplémentaires sur
l'utilisation du menu LCD, y compris sur l'utilisation des boutons et de la molette, sont
présentées plus haut dans ce manuel.
6 Écran LCD
L'écran LCD affiche l'écran d'accueil avec les icônes d'état et le menu LCD.

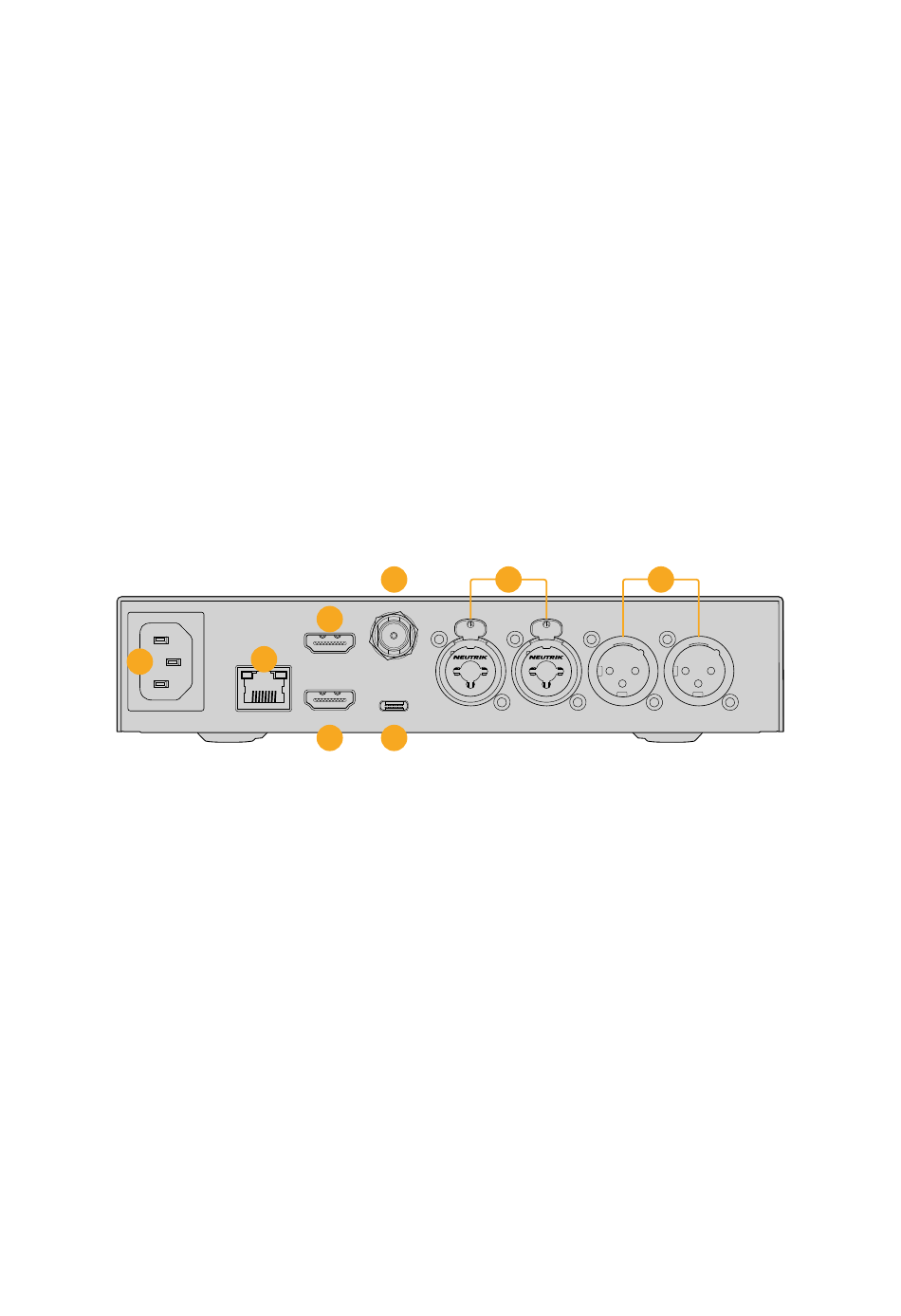

Panneau arrière
2
1
10G 2110 IP PoE++
1 Alimentation
Connecteur C14 CEI pour une alimentation AC 90 - 240 V.
2 Ethernet PoE++ 10G
Le Blackmagic 2110 IP Presentation Converter se connecte soit en point à point avec un autre
Blackmagic 2110 IP Converter, soit par l'intermédiaire d'un commutateur réseau IGMP 10
administrable. Grâce à la prise en charge PoE++, la connexion à un commutateur ou à un
appareil compatible PoE++, comme le Blackmagic 2110 IP Converter 4x12G PWR, alimente à la
fois le convertisseur et tout ordinateur connecté via USB-C, éliminant ainsi le besoin de câbles
d'alimentation distincts.
3 Sortie HDMI 4K
Connexion HDMI prenant en charge l'Ultra HD jusqu'à 2160p60 pour les projecteurs et les
moniteurs.
4 Sortie 12G-SDI
Connecteur BNC pour sortie vidéo 12G-SDI.
5 Entrée Mic/Line
2 x combinaison de XLR à 3 broches / connecteurs jack de 1/4 de pouce TRS commutable entre
le niveau ligne et micro +24dB avec prise en charge de l'alimentation fantôme +48V.
4
3
PUSH
HDMI 4K OUT 12G-SDI OUT
2
3
HDMI 4K IN PC VIDEO IN MIC/LINE 1
7 8
5 6
PUSH
Amphenol
1 2 1
3
1 2
3
MIC/LINE 2 LINE OUT 1
Amphenol
3
1 2
LINE OUT 2
