Summary of Contents for Riden RD6030

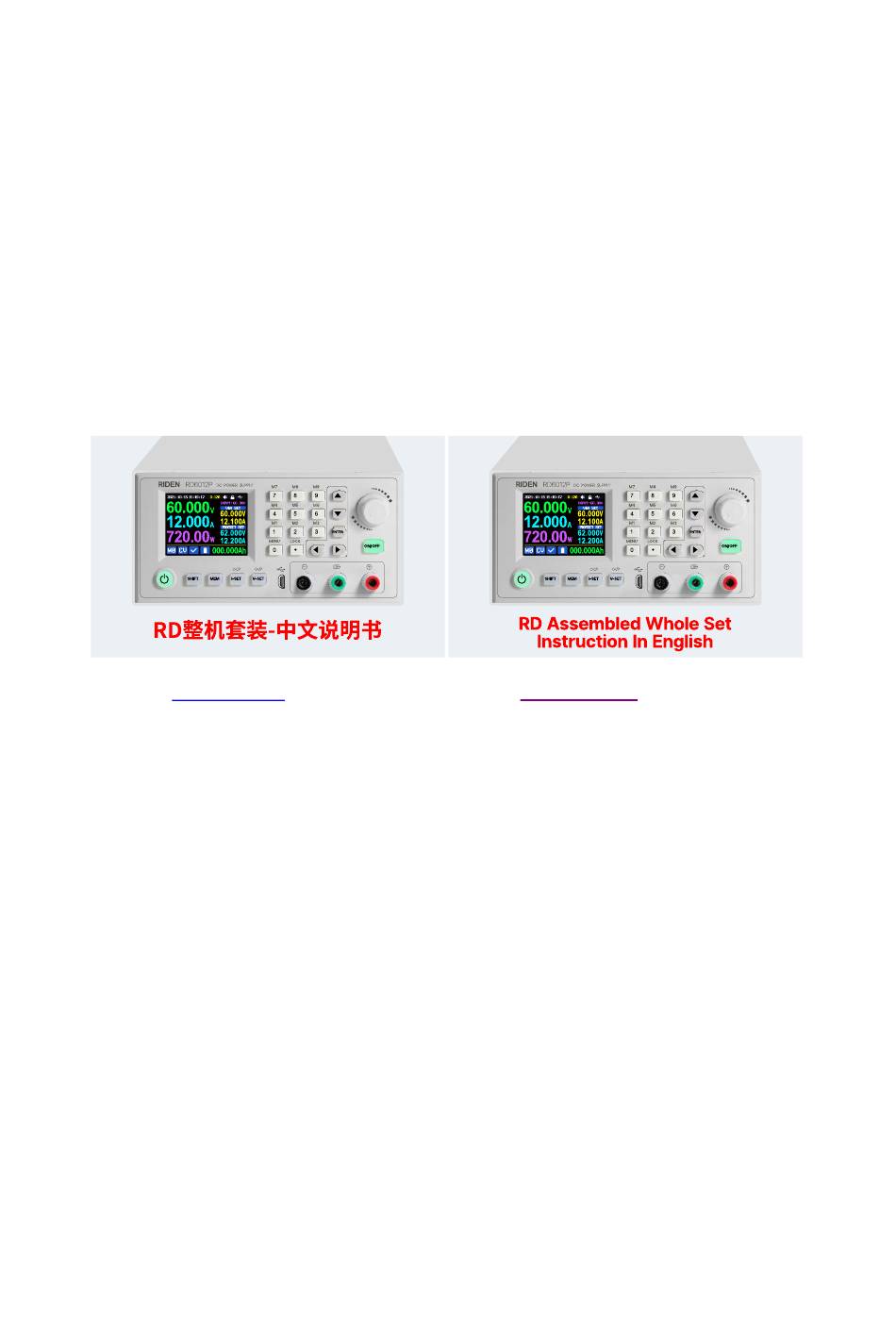

- Page 1 恒压恒流数控电源使用说明 Constant Voltage and Constant Current DC Power Supply Instruction 型号: RD6006-W/ RD6012-W/ RD6018-W/ RD6024-W / RD6030-W /RD6006P-W /RD6012P-W MODEL：RD6006 / RD6012/ RD6018/ RD6024 / RD6030 /RD6006P /RD6012P 修订时间：20024.06.06 DATE：20024.06.06 点击进入 CLICK VIEW...
- Page 2 恒压恒流数控电源操作手册 型号: RD6006-W/ RD6012-W/ RD6018-W/ RD6024-W / RD6030-W /RD6006P-W /RD6012P-W 修订时间：20024.06.06 尊敬的用户， 感谢您购买由杭州睿登科技有限公司出品的恒压恒流数控电源，为了让您更 快了解本产品的全部功能，获得更好的使用体验，避免出现误操作，使用前请仔细阅读本说明 并保留好，以便日后查阅。本手册为完整版说明书。 本说明书对应固件版本 RD6006-W(V1.42), RD6012-W(V1.37), RD6018-W(V1.39), RD6024-W(V1.40),RD6030-W(V1.43) RD6006P-W(V1.45)，RD6012P-W(V1.49)不同固件版本下， 界面或操作可能会有不同，使用时请注意。建议升级为最新固件，获取更好的使用体验。 - 1 -...
-
Page 3: Table Of Contents
目录 1.1 配件清单 ..................................4 1.2 产品技术指标 ................................4 1.3 面板说明 ..................................6 1.3.1 前面板 .................................. 6 1.3.2 后面板 .................................. 6 1.4 操作说明 ..................................7 1.4.1 主界面 .................................. 7 1.4.2 操作说明 ................................8 1.4.2.1 电池充电功能说明 ................................ 8 1.4.2.2 主界面电压电流设置 ..............................8 1.4.2.3 快捷存储和调出... - Page 4 4.1.2 安装软件 ................................23 4.2 软件的使用 ................................23 4.2.1 上位机联机 ................................ 23 4.2.2 软件使用介绍 ..............................24 4.3 功能介绍 ..................................25 4.3.1 基础功能 ................................26 4.3.2 校准微调 ................................26 4.3.3 高级功能 ................................27 4.3.4 RS485 多机通信 ..............................27 4.3.4 固件升级 ................................28 4.3.5 开机图片更新...
-
Page 5: 配件清单
1.1 配件清单 RD 数控电源主机一台 输出线一套 输入电源线一条 Micro 通信线一条(输出线包装内) 外置温度传感器一条 10K B3950 备用保险丝一只 1.2 产品技术指标 产品型号 RD6006 RD6012 RD6018 RD6024 RD6030 RD6006P RD6012P 输入电压范围 AC200-240V 电压电流位数 四位 五位 输出电压范围 0-60V 输出电流范围 0-6A 0-12A 0-18A 0-24A 0-30A 0-6A 0-12A 输出功率范围 0-360W 0-720W... - Page 6 100mV 50mV 输出纹波典型值 @12A @15A ② 100mV 250mV@6A 20mV (VPP) 150mV 90mV @24A @30A 产品工作温度范围 -10℃~40℃ 外置温度传感器测量 -10℃~100℃/0℉~200℉ 范围 外置温度传感器测量 ± 3℃/± 6℉ 误差 恒压模式响应时间 2ms（0.1A-5A 负载） 恒压模式负载调整率 ±(0.1%+2 个字) 恒流模式负载调整率 ±(0.1%+3 个字) 容量测量范围 0-9999.99Ah 能量测量范围 0-9999.99Wh 容量能量记录误差 ±2％ 输出电压> 输出电...
-
Page 7: 面板说明
1.3 面板说明 1.3.1 前面板 A：电源开关 B：SHIFT 第二功能键 C：快捷存储键 D：输出电流/过流保护设置 E：输出电压/过压保护设置 F：micro USB 通信接口 G：电源输出负极/电池充电负极 H：电池充电正极（充电专用端子） I：电源输出正极 J：输出开关键 K：ENTER/确认键 L：编码电位器（旋转）/返回键（按动） M：方向键 N：数字键盘 O：显示屏幕 0 1.3.2 后面板 P：输入电源接口 Q：开关 R：外置温度传感器接口 S：散热孔... -
Page 8: 操作说明
1.4 操作说明 上电后首先显示 开机图片 ，然后进入主界面。 1.4.1 主界面 AA:输出电压回读值 AB:输出电流回读值 AC:输出功率显示值 AD:当前数据组指示 AE:恒压恒流状态指示 AF:保护状态指示 AG:电池充电状态指示 AH:循环显示区 AI:输出过流保护设定值 AJ:输出过压保护设定值 AK:输出电流设定值 AL:输出电压设定值 AM:输入电压 AN:当前通信模式指示 AO:按键状态指示 AP:按键声音状态指示 AQ:电流量程指示（仅 RD6012P-W 有此选项） AR: 日期时间 经典风格 详细风格 曲线风格 主界面按动 或 键可以在 经典风格、详细风格、曲线风格 中切换，曲线风格下，旋转编 码电位器可以缩放曲线纵坐标， 按动 键可以开始或暂停曲线显示；主界面调整风格状态后 不记忆，如需设置默认启动界面风格请前往 1.4.2.6 主界面风格设置。... -
Page 9: 操作说明
1.4.2 操作说明 菜单操作中，红色、光标处或反显处为当前选中菜单，按动 键确认或进入,按动编码 电位器返回，按动方向 键移动光标或菜单翻页,旋转编码电位器更改设置，菜单中返回时自动 保存设置。按住 键上电恢复出厂设置,按住 键上电恢复出厂校准值，按住 键上电 进入 boot 模式。 1.4.2.1 电池充电功能说明 电池充电操作说明视频: https://qr17.cn/E78wfT 上电后，循环显示区处，外置温度传感器温度、容量、能量循环切换显示，电源输出时， 容量、能量自动累计，关机清零。 电池充电正极接电池正极，电源输出负极接电池负极，正确连接电池后电池充电状态指示 提示电池接好， 设定好电压电流后然后按 键 开始充电， 同时电池充电状态指示 提示， 当输出电流小于充电截止电流 10mA 可设定 或外置温度传感器测量温度大于 充电截止温度 时 自动关闭输出。 当使用带异口保护板的电池需要使用电源输出正极和电源输出负极充电，电池 充电时的电压电流需要自行设定。 强烈建议使用原装充电器给电池充电，本机充电功能仅能起临时替代作用，只有详细了解 电池参数才可以充电，错误设置会损害电池寿命甚至起火爆炸。 1.4.2.2 主界面电压电流设置 主界面电压电流设置操作说明视频: https://qr17.cn/CpZUhq 按动... -
Page 10: 快捷存储和调出
先按 键或 键可以设定 输出过流保护设定值 或 输出过压保护设定值 ，方法类似 输出电流设定值 操作。如果需 要过流关断功能， 输出过流保护设定值应小于输出电流设定值。 电源处于恒压状态下 恒压恒流状态指示 提示，当处于恒流 状态下 提示；电源正常状态下 保护状态指示 提示，当 输出 图一 电流回读值 大于 输出过流保护设定值 (OCP)后，电源自动关闭输出， 并 提示， 当 输出电压回读值 大于 输出过压保护设定值 (OVP)后， 电源自动关闭输出， 并 提 示，当系统温度大于 80℃， 电源自动关闭输出，并 提示。 1.4.2.3 快捷存储和调出 快捷存储调出操作说明视频：... -
Page 11: 系统设置
可正常使用，按动其他按键提示错误（如图四）。通信时自动锁定键盘 (不可手动解锁)，通 信断开 3 秒以后自动解锁键盘， 按键状态指示 提示 。 1.4.2.5 系统设置 系统设置操作说明视频： https://qr17.cn/FKrD80 主界面下 按动 键 进入系统设置菜单，最下面红色显示 图四 图标为主菜单选中位置，按动 或 键进入子菜单，蓝色底色 为子菜单选中位置，旋转编码电位器改变设置，按动编码电位器 返回，此时按动 或 键可以切换主菜单。 按动 键 进入系统设置主菜单，按动 或 键进入 子菜单。 子菜单: 如图五 Settings 图五 系统语言默认为英文，也可以简体中文、法语、德语、俄语中选 择； 调出确认默认打开，快捷调出时会先弹出窗口，关闭后快捷调出时直接更改设置值； 调出输出默认关闭，快捷调出时关闭输出，打开后，快捷调出后自动打开输出; 开机输出 默认关闭，开机时输出为关闭，打开后开机自动打开输出； 开机图片... -
Page 12: 主界面风格设置
温度单位 默认为℃，可以在℃和℉之间切换。 如图六 子菜单： 如图七 Battery Charger 充电截止电流 默认 10mA 可调，右上角图标*1 为调整倍率，可以 通过按动 或 键实现不同倍率调整， 快速设置需要的数值， 充 电时输出电流回读值小于此数值后自动关闭输出； 图七 充电截止温度 默认为 60℃，充电时当外置温度传感器测量温度大 于 60℃后自动关闭输出。 子菜单： 如图八 Communication 通信接口 默认为 USB，也可以在 WIFI、TTL、RS485 中切换，USB 指 micro USB 通信接口，设置后当前通信模式指示 提示，与 PC 上位机通信时 提示；设置 WIFI 后当前通信模式指示 提示，... -
Page 13: 快捷数据组设置
（如图十一） 主页布局 默认为 0 经典风格，可以在 0 经典风格、1 详细风格，2 图表风格三个风格中选择，此处设定为开机默认界面风格。 子菜单： 如图十二 Custom Colors 图十一 输出电压、输出电流、输出功率、输入电压、电压设置、电流设 置、过压设置、过流设置、容量累计、能量累计、电池电压、电 池温度 中每个独立的项目可以设置单独的颜色，颜色可以在红、 绿、蓝、白、黄、品红、青色、浅蓝、灰色、棕色、橙色、黄绿 色、蓝绿色、粉色、栗色十五个颜色中选择，改变设置后，打开 自定义颜色 ，就可以开启 如图十三 。 图十二 1.4.2.7 快捷数据组设置 存储数据设置操作说明视频: https://qr17.cn/CKqPcj 主界面下按动 键 进入系统设置菜单，然后再按动两次 键进入 如图十四 存储设 置主菜单： 按动 键进入菜单， 按动方向键可以选择数据组， 此时旋转 编码电位器可以在... -
Page 14: 系统信息
数据设定完成后，按动编码电位器返回并保存数据。 1.4.2.8 系统信息 主界面下按动 键 进入系统设置菜单，然后再按动三次 键进入 如图十五 系统信息主菜单： 图十五 产品型号， 产品串号， 固件 Product Model: Product SN: Firmware: 版本， 系统温度。 Temperature:... -
Page 15: 安卓手机 App 使用说明
安卓手机 App 使用说明 2.1 手机 App 软件安装 本软件仅支持 Android5.0-Android12.0 系统使用，如必须使用软件功能，请先预装测试。软 件使用 WiFi 功能，需申请定位服务，请同意并打开定位，手机 App 请从文件管理器中打开安 装。WiFi 模块不能在带电状态下插拔，会导致损坏。本说明书对应软件版本 1.0.12，不同版本 会稍有不同，建议升级为最新软件，获取更好的使用体验。 2.1.1App 的下载 RD6012P 数控电源资料官网下载链: http://www.ruidengkeji.com/ziliaoxiazai 国内用户需通过浏览器直接下载到电脑，解压后将 apk 文件通过手机助手或者文件管理器 导入到手机目录中，然后手机文件管理器中打开 apk 文件。可以使用谷歌 play 的用户请通过 谷歌 play 搜索如不会下载或无法下载可以找客服人员索取下载链接。 2.2 安装完成 安卓 App 安装联机过程视频：https://qr17.cn/CYCT10 WiFi 联网等帮助说明：（配网不成功的，都戳这里）... - Page 16 BA：侧边栏 BQ：向左移动光标 BB：添加 BR：向右移动光标 BC：返回 BS：设置 BD：更多选项 BT：亮度 BE：曲线图 BU：系统温度 BF：输出电压实际值 BV：同步时间 BG 输出电流实际值 BW：快捷调出 BH:输出功率实际值 BX：电池电压 BI：输入电压实际值 BY：外接传感器温度 BJ：输出电压设定值 BZ：开机累计输出能量 BK： 输出电流设定值 CA：开机累计输出容量 BL：ON/OFF 开关 CB:量程切换 BM：状态指示 CC：当前产品型号 BN：键盘锁定指示 CD：产品序列号 BO:恒压/恒流状态指示 CE：固件版本 BP：调整轮...
-
Page 17: 3App 的使用
3.2.3APP 的使用 安 卓 App 操 作 过 程 视 频 ： https://qr17.cn/A6C1ni 3.2.3.1 智能配网 初次 WiFi 联网，先将 RD6012P 的 图十六 图十九 WiFi 模块插好， 然后给 RD6012P 供电， WiFi 模块的蓝灯会闪烁一下。在系统设置中将通信接口设置为 WiFi 后重启 RD6012P，然后将 RD6012P 和手机都放置在靠近 2.4G 路由器的地方 此时手机也必须在同一个 2.4G 网络下，路 由器关闭 AP 隔离和 WMM 功能 ，RD6012P 会等待手机连接(如图十六)。手机按(如图十七) 中... -
Page 18: 正常联网
图二十 如果配网失败，请给模块断电，重新操作一次 多次联网失败仔细观看联机过程视频并尝 试用手机分享 WiFi 热点测试 。 华为手机请关闭随机 MAC， 否则每次连接 WiFi 需要重新配网： https://jingyan.baidu.com/article/a681b0decb7c4b7a18434683.html 3.2.3.2 正常联网 RD6012P 启动后， 会先连接 WiFi， 然后检测手机 APP 是否能连通， 锁屏或 APP 后台运行时， 可能会无法连接，如果手机的 IP 地址发生变更需要先按 键然后按 键重置网络，再次执 行 3.2.3.1 智能配网过程。建议通过路由器设置手机 MAC 地址绑定 IP。 3.2.3.3APP 操作 安卓 APP 操作过程视频 ：... - Page 19 小时的文件。 注：1：因安卓手机种类繁多，因此在个别品牌或者一种品牌的不同比例屏幕上 UI 界面显示不 一样。 2：应用程序权限要求，允许程序安装时必要权限 允许后台运行，允许使用蓝牙，允许操作文 件夹， 允许读取应用列表等 而且在安装完毕后还要在手机中设置程序的权限： 允许后台运行、 锁屏不清理、允许自启动等 持续记录数据时防止系统强制退出 APP 。...
-
Page 20: 苹果手机 App 使用说明
苹果手机 APP 使用说明 3.1 手机 APP 软件安装 3.1.1APP 的下载 苹果 APP 仅支持 IOS10.0-14.3，iphone6 以上机型，在苹果商店搜索“RDPower”下载。如 必须使用软件功能，请先预装测试。软件使用 WiFi 功能，需申请定位服务，请同意并在设置- 隐私中打开定位。 本说明书对应软件版本 1.1.16， 建议升级为最新软件， 获取更好的使用体验。 3.2 安装使用 首次启动软件，系统可能会申请定位(如图二十一)，选择“使用 APP 时允许”，软件运行 时会申请使用数据(如图二十二)，选择“无线局域网与蜂窝移动网络”。 图二十一 图二十二... -
Page 21: 软件更新
苹果 APP 安装联机过程视频：https://qr17.cn/CABSZI 安装完成，手机 APP 图标如图： 3.2.1 软件更新 您可从苹果商店获取最新的软件，当软件有更新时，打开后会提示版本更新。 3.2.2APP 界面显示 打开后界面显示下图 DA：连接/断开 DO：系统温度 DB：导出曲线数据 DP：数据快捷调出 DC：曲线图 DQ：同步时间 DD：输出电压实际值 DR：电池电压 DE：输出电流实际值 DS：外接传感器温度 DF：输出功率实际值 DT：开机后输出容量 DG：输入电压测量值 DU：开机后输出能量 DH：输出电压设定值 DV：产品型号 DI：输出电流设定值 DW：产品序列号 DJ：输出开关按钮 DX：产品固件版本 DK：保护状态指示 DY:量程切换 DL：电池充电指示 DZ：主界面 DM：恒压恒流状态 EA：配网界面 DN：屏幕背光亮度 EB：个人中心 3.2.3APP 的使用... -
Page 22: 正常联网
下，路由器关闭 AP 隔离 WMM 功能)，RD6012P 会等待手机连接(如图二十三)。点击 EA 打开 “智能配网”界面(如图二十四)，并输入无线密码。点击“初始化”，等待约 20 秒， 图二十四 图二十五 RD6012P 会获取手机的 IP 地址(如图二十六)。 然后(如图二十五) 点击配置网络，等待约 30 秒，APP 显示连接成功，RD6012P 正常 启动，配网成功，返回到主界面后点击 DA“连接”即可连接。 如果配网失败，请给模块断电，重新操作一次（多次联网失败 仔细观看联机过程视频并尝试用手机分享 WiFi 热点测试）。 图二十六 3.2.3.2 正常联网 RD6012P 启动后，会先连接 WiFi，然后检测手机 APP 是否能连通，如果手机锁屏或 APP 不 在前台运行下，会无法连接；如果手机的 IP 地址发生变更需要先按左键然后按 键重置网... - Page 23 点击 DH 或 DI 的输入框，输入数值设定电压电流，点击空白处返回，超出的值不能设定。 点击 DB 可以将电压电流曲线导出成表格文件并分享到其他应用，最长可以记录 24 小时的文 件。 点击 EB 可以设置软件语言或者获取使用帮助。...
-
Page 24: 上位机软件的安装使用说明
4.1.1 解压文件 首次使用先安装驱动程序， 打开 CH341SER 安装驱动， 然后用 microUSB 线插上 RD6012 等待电脑安装驱动完成。 4.1.2 安装软件 将压缩包解压到电脑 D 盘中，首先运行 Net framework4.7.2.exe 安装 .net 环境，然后直接 运行 RidenPowerSupply.exe 上位机软件。文件夹其他文件运行所需，不要删除。 4.2 软件的使用 4.2.1 上位机联机 双击桌面上的图标“Riden Power Supply ” 就可以打开上位机软件。 WIFI 联机仅支持 RD6012P-W，WiFi 联机为测试功能，由于部分电脑的兼容性不好，无法连 接的请忽略。此功能不做任何保证，我们也将根据客户反馈结果决定是否保留。 电脑 WiFi 联机视频：https://qr17.cn/ByDJPj... -
Page 25: 软件使用介绍
将 RD6012P 通信接口设置成 WiFi，并重启，RD6012P 显示(如 图二十七)，在上位机上点击“WiFi 配网”弹出 WIFI 配网界面(如 图二十九)，点击“初始化”等待约 5-10 秒，RD6012P 显示本机 IP 地址后(如图二十八，点击“下一步”并输入 WiFi 名称和密码，然 后点击“配网”，等待约 20 秒，上位机提示连接成功，然后单击 图二十七 “联机”即可。 USB 联机：RD6012P 通信接口设置成 USB，用 MicroUSB 线把 RD6012P 与上位机连接好，打开上位机，上位机提示串口更新， 点击“联机”即可。 4.2.2 软件使用介绍 上位机使用视频：https://qr17.cn/EF1ZdQ 图二十八 图二十九 选择好通信端口、波特率、从机地址（默认为 001），点击“联机”开始通信，联机成 功后会自动锁定数控电源按键， 意外断开 3 秒后电源按键自动解锁， 同时 “联机” 按钮变为 “断 开”；点击“打开”可以打开数控电源输出，同时按钮变为“关闭”。... -
Page 26: 功能介绍
功能介绍 上位机软件界面主要有基础功能、固件升级、Logo 升级、检查版本更新及语言的选择等。 FA： 电压电流曲线 FB： 电池信息/快捷调出 FC： 校准微调 FD： RD/DPS 系列切换 FE： 语言选择 FF： 软件更新 FG： 关于 FH： 输入电压 FI： 输出电压实际值 FJ： 输出电流实际值 FK： 输出功率实际值 FL： 系统温度（摄氏度） FM： 系统温度（华氏度） FN： 恒压恒流状态... -
Page 27: 基础功能
FO： 保护状态 FP： 背光亮度 同步系统时间至 RD6012P FR： 输出电流设定值 FS： 量程切换 FT： 输出电压设定值 FU： 固件版本 FV： 序列号 FW： 产品型号 4.3.1 基础功能 上位机的基础功能包括：电压电流的设置、快捷输出、校准微调、亮度调节及电压电流曲 线导出，调整旋钮或输入数字可以改变设置电压电流，按钮上方图表会显示实时的电压电流曲 线。在曲线图上滚动滚轮可以实现缩放，双击曲线自适应，右键可以清除曲线或者将曲线导出 成图片或 excel。 4.3.2 校准微调 校准微调需要拥有六位半以上的万用表的专业电子人士操作；校准微调会改变系统设置， 误操作可能会超出硬件极限值导致损坏，由此导致的损坏不纳入保修范围！产品的极限误差一 般会比标称误差小很多，当误差接近甚至大于标称误差时，请首先确认测量仪器是否准确。 点击校准微调输入密码“168168”可以进入校准微调界面或者保存校准微调数据（输入此密码 即代表接受上述红字协议），联机后读取校准数据，通过点击箭头实现微调数值。根据一次函 数 y=kx+b，常数 b 相当于零点值，斜率 k 相当于比例值，调整这两个数值就能尽量去接近实际 测量的数值。... -
Page 28: 高级功能
校准微调操作视频：https://qr17.cn/DoPeBD 将输出电压设置为 1V，调整电压输出零点使万用表显示接近 1V，将输出电压设置为 30V （半量程） ， 调整输出电压比例值使万用表显示值接近 30V； 同理设置为 0.1A 和 3A （半量程） 可以校准电流输出零点和电流输出比例；将输出电压设置为 1V 调整回读电压零点使 RD6012P 显示电压值与万用表测量值一致，同理设置 30V 可以校准回读电压比例值，同理设置为 0.1A 和 3A 可以校准电流回读零点和电流回读比例。RD6012P 的 6A 和 12A 为两个电流量程，需要 分开校准， 更改量程为 12A 然后设置 0.1A 和 6A 校准 12A 量程电流 （此部分不提供技术支持，... -
Page 29: 固件升级
时间，最长不长于 11 秒。 4.3.4 固件升级 固件升级操作视频：https://qr17.cn/BMFDds 首先按住 键给 RD6012P 供电，进入 boot 模式，连接好电脑，待模式信息中提示产品 为 boot 模式后点击“固件升级”，弹出固件升级提示框，然后点击“立即升级”即可(可以在 正常模式下升级，如果不能正常启动时，必须进入 Boot 模式升级，WiFi 下暂时未开放固件升 级)。 固件升级过程中，界面显示如下：... -
Page 30: 开机图片更新
4.3.5 开机图片更新 开机图片更新操作视频：https://qr17.cn/Bk2WXe 点击“开机图片更新”，弹出升级提示框，点击“选择图片”，(安装包内提供了一些 Logo 样张可以测试)，点击“图片导入”即可，更新完成会自动重启。... -
Page 31: 软件更新
4.3.6 软件更新 点击 FF，系统会自动后台检测是否有新版本，如有新版本会弹框提醒更新。 4.3.6 语言的选择 点击 FE，可以设置中文、英文、法语、德语四种语言。... - Page 32 4.3.7 关于 点击 FG，可查看当前版本号、发布时间及版权信息等。...
-
Page 33: 附录 1：中文版本更新说明
附录 附录 1：中文版本更新说明 2021-10-15：中文第一版 附录 2：常见电芯电压对照 下列电压仅供参考，实际以电芯厂家提供参数为准。 电池种类 标称电压(V) 充电截止电压(V) 放电截止电压(V) 应用 特点 三元锂电 数码设备 容量大 电动车 磷酸铁锂 3.65 价格低 电动工具 铅酸电池 14.4 10.5 汽车/电动车 价格实惠，有铅污染 价格实惠,应用广泛, 干电池 不可充电 遥控器/时钟 不可充电 价格实惠 镍铬电池 1.25 玩具 有记忆效应 镍氢电池 玩具/剃须刀 无记忆效应 附录 3：常见电动车自行车电池电压对照表 下列电压仅供参考，实际以电池厂家提供参数为准。... -
Page 34: Constant Voltage And Constant Current
Constant Voltage and Constant Current DC Power Supply Instruction MODEL：RD6006 / RD6012/ RD6018/ RD6024 / RD6030 /RD6006P /RD6012P Date: 2024.6.7 Thank you for purchasing the constant voltage constant current DC power supply produced by Hangzhou Ruideng Technology Co., Ltd. In order to let you know more about the full function of this product, get a better experience and avoid misuse. - Page 35 Content CONSTANT VOLTAGE AND CONSTANT CURRENT ....................... 33 DC POWER SUPPLY INSTRUCTION..........................33 1.1 A ................................36 CCESSORY 1.2 T ..............................36 ECHNICAL ARAMETER 1.3 P ................................ 38 ANEL NSTRUCTION 1.3.1 Front Panel ................................38 1.3.2 Back Panel ................................38 1.4 O ..............................
- Page 36 PC SOFTWARE INSTALLATION AND OPERATION INSTRUCTION .................. 56 4.1 S ..............................56 OFTWARE OWNLOAD 4.1.1 Unzip Files ................................56 4.1.2 Unzip Files ................................56 4.2 S ..............................56 OFTWARE PERATION 4.2.1 Software Connection ............................56 4.2.2 PC Software Operation Instruction ........................58 4.3 F ...............................
-
Page 37: Accessory List
Output cable*1 Micro Communication cable*1 Input AC Power Cord*1 (inside output cable bag) External Temperature Sensor*1(10K B3950) Backup Fuse*1 1.2 Technical Parameter RD6006 RD6012 RD6018 RD6024 RD6030 RD6006P RD6012P Model 4-digit 5-digit Display digit 0-60V Output voltage range 0-6A 0-12A... - Page 38 100mV 50mV @12A @15A Output ripple typical ② 100mV 250mV@6A 20mV 150mV 90mV (VPP) @24A @30A -10℃~40℃ Working temperature range External sensor Temperature -10℃~100℃/0℉~200℉ detection range: External sensor Temperature ± 3℃/± 6℉ detection error: Constant voltage mode 2ms（0.1A-5A Load） response time Constant voltage mode load ±...
-
Page 39: Panel Instruction
①：Accuracy test method:1 digit is the minimum resolution, so the error under 5V is ±(5*0.5‰+4*0.001)=±0.0065V. ②：Ripple measurement method: noise and ripple are measured at X1 range, AC coupling, 20 MHz of bandwidth on your oscilloscope with a 0.1uF parallel capacitor at the output terminals, pure resistor as load. We will use RD6012P to introduce the appearance and operation 1.3 Panel Instruction 1.3.1 Front Panel... -
Page 40: Operation Instruction
1.4 Operation Instruction After power-on, it will show boot image first, and then enters the main page. 1.4.1 Main Page AA: Actual output voltage value AB: Actual output current value AC: Output power AD: Current data group AE: Constant voltage Constant current status AF: Protection status indication AG: Battery charging indication AH: Battery related information display area... -
Page 41: Operation Introduction
default Home Style at section 1.4.2.6 Main Page Style Setting. 1.4.2 Operation Introduction In the menu operation, the icon in red or cursor is the currently selected menu, press to confirm or enter, press the encoder potentiometer to cancel or return, press the direction button to move the cursor or switch menu, rotate the encoder potentiometer to change the setting, the settings will be automatically saved when returning from the menu page. -
Page 42: Data Group Quick Storage And Call Out
Output voltage and current setting operation video： https://drive.google.com/drive/folders/1NZW7k3-Kyc5YgIh-bWn8gBGaY5xo7_Lm?usp=sharing Press button can switch the current range between 6A and 12A (only for RD6012P user). When you change the current range, the output will be turned off. Press button to set the output current value, you can use encoder potentiometer to adjust the setting value, and it will be applied directly. -
Page 43: Keypad Lock And Unlock
over current protection value into the corresponding data group(as shown in Figure then press to confirm, it will show at bottom left, you can press button and choose “X”, then press ENTER to cancel, after change the setting value it will show Press + keypad button 1-9 to quick call out the saved data (as shown above in... -
Page 44: Settings Sub-Menu
chosen, press to enter the sub-menu, the option in blue is the option being chosen, you can rotate the encoder potentiometer to change setting, and you can press button to select menu. Figure 5 Settings Sub-menu( Figure 5 System language is set to Englis h by default. - Page 45 decrease the output current setting value. When used together with low power power source, it is recommended to set the value as the rated power of the power source*95% (default setting no need to Figure 6 edit); unit is ℃ by default, it can be switched between ℃ Temperature ℉(Figure Battery Charger Sub-menu(...
-
Page 46: Main Page Display Style Setting
Date Time can be set from Year 2000 to 2100, press you can select the option, and use encoder potentiometer can adjust the value, it will be applied immediately when you change the value, please do not set the wrong Date. You can also use the PC software or Phone APP to synchronize the time, for operation you can check the PC or APP communication section in the completed manual 1.4.2.6 Main Page Display Style Setting... -
Page 47: System Information
to enter the data storage setting menu(as shown in Figure 14). Press the Enter button to enter the sub-menu, press the direction button to choose the data group, you can rotate the encoder potentiometer to switch 6A and 12A range(only for RD6012P user), then set the value. -
Page 48: Android App Instruction
Android APP Instruction 2.1 Mobile Phone APP Installation Only RD6012P-W supports WIFI connection. If you want to use the APP, you need to order a WiFi board. This App only supports Android 5.0 to Android 10.0 operating system, and there may be incompatibilities problems between APP and operating system, please install and test the software before buying the product. -
Page 49: App Operation
BA: sidebar BQ: move the cursor to the left BB: add device BR: move the cursor to the right BC: return BS: set button BD: more options BT: screen brightness BE: curve BU: system temperature BF: actual output voltage BV: sync time BG: actual output current BW: data group quick call out BH: actual output power... - Page 50 RD6012P will wait for the phone to connect as shown in Figure 16. Press “BA” (add device) and choose “RD power series”, it will show like Figure 17, then enter the WiFi password and confirm you are using 2.4G network as shown in Figure 18.
-
Page 51: Proper Wi-Fi Connection
figure 20 If the distribution network fails, please power off the module and re-operate in the same way (multiple networking failures you can watch the video and try to use the hotspot of the mobile phone to test). If you use Huawei brand phone, please turn off the random MAC address function. 3.2.3.2 Proper Wi-Fi Connection When power on RD6012P, it will connect Wi-Fi first, and then detect if it can be connected to APP, and it may not be connected successfully if the phone is under screen-lock status or the APP is... - Page 52 1. There are many kinds of Android phone, so the user interfaces maybe different on some brand phones or different scales of the same brand. 2. Application permission requirements, allow the necessary permissions when the APP is installed (allow background running, using Bluetooth, operation on the folder, reading the application list, etc.) and also set the permissions of the APP after installation: Allow background running, never shut down when lock screen, allow self-starting (it is used to prevent the system from forcibly exiting the APP when recording data), etc.
-
Page 53: Ios App Instruction
IOS APP Instruction 3.1 Mobile Phone APP Installation WiFi connection only supported for RD6012P-W. If you want to use the APP, you need to order a WiFi board. 3.1.1 APP Download Apple APP only supports IOS10.0-14.3, iphone6 and above models, search for "RDPower" in the Apple store to download. -
Page 54: App Update
select "Wireless LAN and cellular mobile network". Apple APP installation and connection process video: https://drive.google.com/drive/folders/1h6Dbqum3b8uy0Ph7yRd4xhGcx8vHsdCZ?usp=sharing After the installation is complete, the mobile APP icon is shown in the figure on the right: 3.2.1 APP Update You can get the latest software from the Apple Store. When the software is updated, you will be prompted to update the version. -
Page 55: Proper Wi-Fi Connection
Network distribution, it will show like Figure 24, then enter the WiFi password and click INITIALIZATION. Wait about 20 seconds. Figure 24 Figure 25 RD6012P will obtain the IP address of your phone(Figure 26), if it shows right, confirm that “device displays sever IP”, and click “CONFIRM”, wait (Figure 25)，APP shows connection successful, RD6012P will start automatically, the network distribution success, return to the main... -
Page 56: App Operation
3.2.3.3 APP Operation IOS APP operation video: https://drive.google.com/drive/folders/1kwycXmbV_wkSYuT7KxuYsmXHV70KDyiq?usp=sharing Click “DH” / ”DI” text label and enter the value to set the output voltage/ output current, then click at the blank area to return, if you enter a value exceeds the limit, it cannot be applied. Click “DB”... -
Page 57: Pc Software Installation And Operation Instruction
PC Software Installation and Operation Instruction Requirement: Win 7-Win10 system and the computer has Internet connection. This PC software is designed by Hangzhou Ruideng technology CO., LTD, it has no virus, if your anti-virus software prompts for a virus warning, please allow all its features, otherwise it will affect the normal operation of the software. - Page 58 we do not provide any guarantee and technical support, and we will decide whether to keep this function based on customer feedback. WiFi connection video link: https://drive.google.com/drive/folders/1BZslMRSntMj9Se6hnsYANsv8XAVhIZZi?usp=sharing Set the RD6012P-W communication interface to WiFi, and restart, RD6012P-W displays like figure 27, click "WiFi Network" on the PC software to pop up the WIFI configuration interface (figure 29), click "Initialize"...
-
Page 59: Pc Software Operation Instruction
4.2.2 PC Software Operation Instruction Choose the right communication port, baud rate, slave address (default 001), click “CONNECT” to start communication. If the communication succeeds, the power supply button will be locked automatically, the buttons will automatically unlock after 3 seconds of accidental disconnection, and the “CONNECT”... -
Page 60: Functions Introduction
4.3 Functions Introduction The PC software interface mainly has basic functions, firmware upgrade, Logo upgrade, version update detection and language setting... FD FE FF FG Ri den Pow er Suppl y Softw are Basi c Functi ons Advanced Functi ons RS485 M ul ti C orrespond Fi rm w are U pdate Startup Logo U pdate... -
Page 61: Calibration
4.3.2 Calibration The calibration fine-tuning function needs to be operated by a professional electronic person who has more than Six and a half digit multimeter. It will change the system setting, incorrect operation may exceeds the hardware limit and cause damage, and the resulting damage is not covered in the warranty! The limit error of the product is generally much smaller than the nominal error, when the error is close to or even higher than the nominal error, you need to check if the measuring instrument is accurate. -
Page 62: Rs485 Multiple Devices Communication
every step between 1 and 9999 seconds, you can set 200 steps max, it can output automatically or manually. You cannot choose other operation page when it performs programming output or other operations, you can only switch other page when it ends. 4.3.4 RS485 Multiple Devices Communication Use USB to 485 module to connect the AB of the 485 module, if you have multiple device, connect their AB together. -
Page 63: Firmware Update
4.3.5 Firmware Update Firmware update operation video: https://drive.google.com/drive/folders/19A8Rha_sWYuJ6nMGB7S9S7LuoNepe4by?usp=sharing Press and hold and power on RD6012P, enter the boot mode, then connect it to computer, there will be “boot mode” in the mode information text box, then click “Firmware Update”, a firmware update prompt will pop up on the interface, and click “Now” to upgrade. (You can update the firmware under the normal mode, if it cannot be started up normally, you should press and hold the “ENTER”... - Page 64 During the firmware upgrade process, the interface is displayed as follows: 4.3.6 Boot Logo Update Boot logo setting video: https://drive.google.com/drive/folders/1J0iOyxZ8DSJaDQD2xgrlukBwJBELQBzf?usp=sharing Click “Start Logo Update”, a Logo upgrade prompt will pop up on the page, please select a picture. Some logo samples can be used in the installation package.
- Page 65 Click “Picture Import” and RD6024 will reboot automatically. 4.3.7 Version Update Detection Click “FF”(“Software Update”), the software will automatically detect if there is a new version, if so, an update prompt will pop up on the interface.
-
Page 66: Language Setting
4.3.8 Language Setting Click “FE”(“Language”), a language setting prompt will pop up on the interface, you can choose Simplified Chinese, English, France and German. 4.3.9 About Click “FG”(“About”), you can check the version number, publish time and copyright Information... -
Page 67: Appendix 1: Common Battery Voltage Comparison Table
Appendix Appendix 1: Common Battery Voltage Comparison Table Final Final Nominal Battery Charge Discharge Voltage Application Characteristics Type Voltage Voltage LiCoMn Digital Device High capacity NiO2 Electric bike/ Large discharge LiFePO4 3.65 electric tool current, inexpensive Lead Car/ Inexpensive Storage 14.4 10.5 electric bike... -
Page 68: Appendix 2: Common Electric Car/Bike Battery Voltage
Appendix Common Electric Car/Bike Battery Voltage Comparison Chart Number of Battery batteries Final Discharge Final Charge Nominal Voltage Type connected in Voltage(V) Voltage(V) series 58.8 LiCoMnNiO2 54.6 LiCoMnNiO2 58.4 LiFePO4 Lead Storage 57.6 Battery LiCoMnNiO2 LiFePO4 43.8 Lead Storage 31.5 43.2 Battery LiCoMnNiO2...
