SOLAR 480
LED MOVING HEAD BAR BEAM WASH
MANUAL DE USUARIO
USER'S MANUAL
Este manual contiene información importante: léalo antes
de poner el dispositivo en funcionamiento.
This manual contains important information: read it before operating the device.
Siluj Iluminación S.L. C/ La Raya 110 – Polígono Industrial Trobajo del Camino, 24010, León, Spain
www.triton-blue.com
VERSION 1 - OCT 2024

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SOLAR 480 and is the answer not in the manual?

Questions and answers

Related Manuals for Triton Blue SOLAR 480

Summary of Contents for Triton Blue SOLAR 480

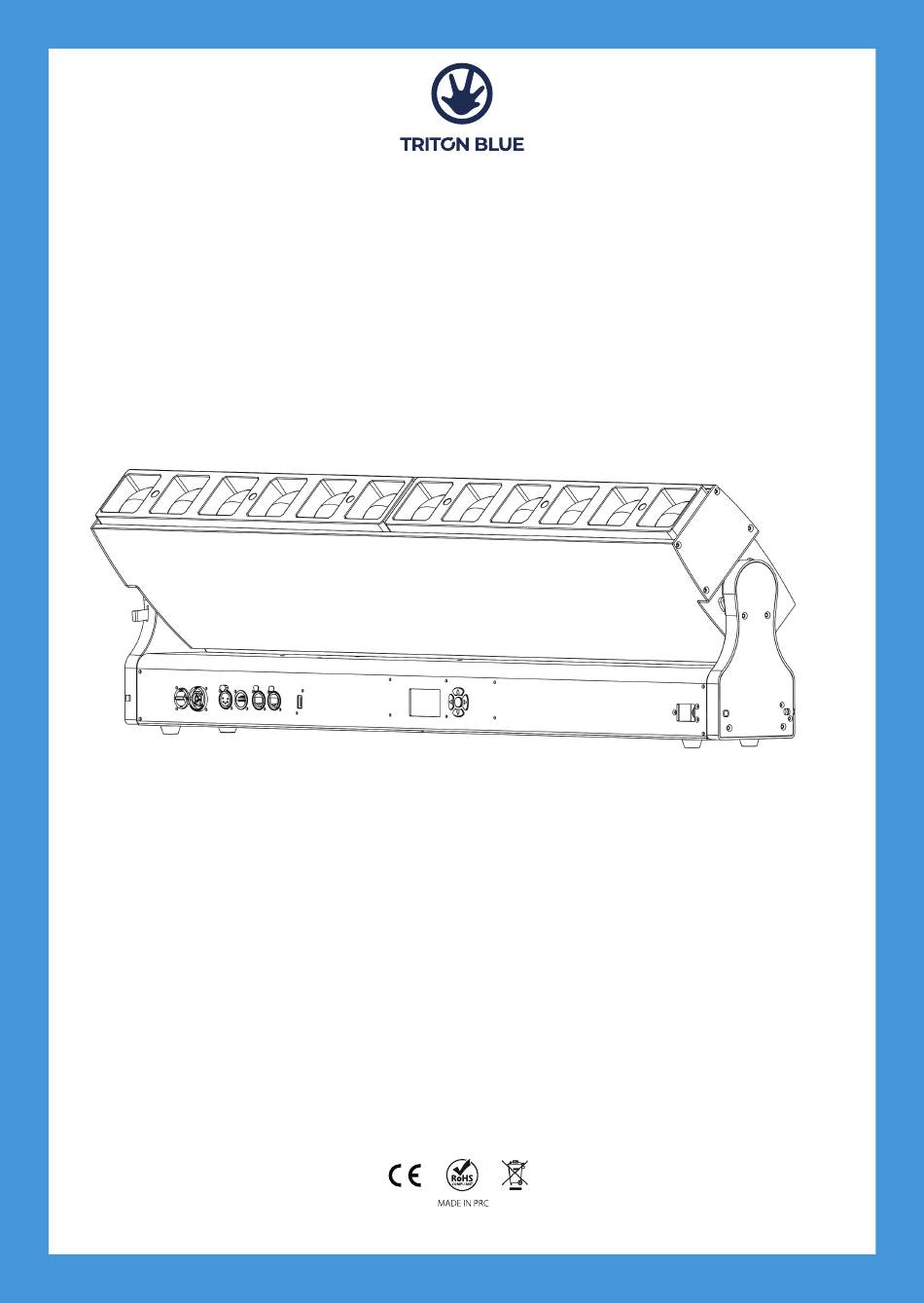

  • Page 1 SOLAR 480 LED MOVING HEAD BAR BEAM WASH MANUAL DE USUARIO USER’S MANUAL Este manual contiene información importante: léalo antes de poner el dispositivo en funcionamiento. This manual contains important information: read it before operating the device. Siluj Iluminación S.L. C/ La Raya 110 – Polígono Industrial Trobajo del Camino, 24010, León, Spain www.triton-blue.com...

  • Page 2: Table Of Contents

    DATA SHEET.............................27 PANEL DE CONTROL..........................29 INSTALACIÓN............................29 CÓMO CONFIGURAR LA UNIDAD......................30 CONEXIÓN Y CONTROL........................40 ESQUEMA DE CONEXION ELECTRICA.....................43 SOLUCIÓN DE PROBLEMAS.......................44 LIMPIEZA DE APARATOS........................44 EXONERACIÓN DE DEBERES Y PROTECCIÓN DE DERECHOS DE AUTOR......44 RECICLAJE...............................45 DMX................................46 SOLAR 480 | 2024 | www.triton-blue.com...

  • Page 3: Welcome To Triton Blue

    We make sure that every Triton Blue product is built to last long. All our references are made with long lasting materials and our specialists are dedicated to constantly doing quality controls to guarantee the best result.

  • Page 4: Important Information

    4. If you are sensitive to strobe effects, it is possible that they could cause an epileptic seizure. If you have epilepsy, it is important to avoid places where strobe lights are being used. SOLAR 480 | 2024 | www.triton-blue.com...

  • Page 5: Package Content

    - Intelligent temperature control to ensure long lifespan of LED PAN/TILT MOVEMENT - Tilt movement:185°16 bit precision POWER AND VOLTAGE - Input voltage: AC 100-240V 50/60Hz - Power: 425W PF:＞0.98 SIZE AND WEIGHT - Light Size: 1003mm × 126mm × 308mm SOLAR 480 | 2024 | www.triton-blue.com...
  • Page 6 - Optional material: light hook APPROVALS - The product implementation standard: GB 7000.1-2015 GB7000. 217-2008 - Approved certifications: CE, RoHs - The product complies with the following EU directives: - Low Voltage Directive 2014/35/EU . EMC Directive 2014/30/EU SOLAR 480 | 2024 | www.triton-blue.com...

  • Page 7: Data Sheet

    Optically Linear Square Law Inverse Square Law S-curve Strobe / Shutter 1-30Hz electronic strobe and random strobe Display Battery lithium battery Operating Temperature -10°C ~ 45°C Led Control Each LED can be individual controlled SOLAR 480 | 2024 | www.triton-blue.com...
  • Page 8 3.6° Lux R 19500 7020 3580 1750 6100 2200 1120 RGBW 51278 18460 9418 4615 2050 Diameter(m) 0.19 0.32 0.44 0.63 0.95 38° Lux R RGBW 2000 Diameter(m) 2.06 3.43 4.81 6.87 10.30 LED Chips Sequence SOLAR 480 | 2024 | www.triton-blue.com...

  • Page 9: Control Panel

    12 times the weight of the fixture when installing.do install and operate by qualified operator. It must be installed in a place where there is out of the reach of people. SOLAR 480 | 2024 | www.triton-blue.com...

  • Page 10: How To Set The Unit

    Select the Sub Net address function, press the OK key to enter the sub-menu, and press the Up/Down key to adjust the Sub Net address code (001~015). Press OK to confirm the settings and return to the previous menu. SOLAR 480 | 2024 | www.triton-blue.com...
  • Page 11 ② level menu: channel mode, interface display password, dimming curve, LED sequence reverse,display setting, Led frequency setting,Fan mode, exit, press OK key to enter the lower menu, or press the OK key to enter SOLAR 480 | 2024 | www.triton-blue.com...
  • Page 12 Select the Reversal function, press the OK key to enter the lower menu, you can use the up / down keys to select: normal (default), rotate 180 degrees, press the OK key to confirm and return to the upper menu. SOLAR 480 | 2024 | www.triton-blue.com...
  • Page 13 Select the Error list function, press the OK key to enter the lower-level menu, you can view the fault records of the whole machine, press the OK key or the left/right key to return to the upper-level menu. SOLAR 480 | 2024 | www.triton-blue.com...
  • Page 14 Function, and press OK to switch between Chinese (default) and English. ① - Reversal Enter the Preset Menu interface, select Function, and press OK to switch the screen between: normal and rotated 180 degrees. SOLAR 480 | 2024 | www.triton-blue.com...
  • Page 15 Program) 000-255 14.Blue of Back Color(for Program) 000-255 15.White of Back Color(for Program) 000-255 16.ZOOM left segment 000-255 17.TILT 000-255 18.TILT FINE 000-255 19.RESET 000-255 Display Y Board System Zoom1 version Zoom2 LED1 LED2 Return(ESC) SOLAR 480 | 2024 | www.triton-blue.com...
  • Page 16 Program) 000-255 14.Blue of Back Color(for Program) 000-255 15.White of Back Color(for Program) 000-255 16.ZOOM left segment 000-255 17.TILT 000-255 18.TILT FINE 000-255 19.RESET 000-255 Return(ESC) system reset Tilt reset Reset Zoom reset Return(ESC) SOLAR 480 | 2024 | www.triton-blue.com...
  • Page 17 Red9 000-255 Green9 000-255 Blue9 000-255 White9 000-255 Red10 000-255 Green10 000-255 Blue10 000-255 White10 000-255 Red11 000-255 Green11 000-255 Blue11 000-255 White11 000-255 Red12 000-255 Green12 000-255 Blue12 000-255 White12 000-255 Return (ESC) SOLAR 480 | 2024 | www.triton-blue.com...
  • Page 18 Control Load font Factory Service Developer LOGO select LOGO upgrade Return(ESC) Firmware update Return(ESC) Return(ESC) Test T STEP *** Test effect STEP *** test Test all STEP *** Return(ESC) English Language Chinese Normal Reversal Rota.180 SOLAR 480| 2024 | www.triton-blue.com...

  • Page 19: Connection And Control

    Power supply connection The ground wire is connected to the yellow-green wire The N terminal is connected with the blue line. The L terminal is connected with the brown line. Watertight seal ring Watertight seal ring SOLAR 480 | 2024 | www.triton-blue.com...
  • Page 20 3. Each lighting unit needs to have a DMX address to receive the data by the controller. The address number is between 1-512. 4. The end of the DMX 512 system should be terminated to reduce signal errors. SOLAR 480 | 2024 | www.triton-blue.com...
  • Page 21 Please refer to the following diagram to address your DMX512 channel for the first 4 units. Channel mode Unit 1 Address Unit 2 Address Unit 3 Address Unit 4 Address 19 CH 64 CH The position of each fan of the fixture: HeadFan1 HeadFan2 HeadFan4 HeadFan3 BaseFan SOLAR 480 | 2024 | www.triton-blue.com...

  • Page 22: Electrical Connection Diagram

    ELECTRICAL DIAGRAM CONNECTION SOLAR 480 | 2024 | www.triton-blue.com...

  • Page 23: Troubleshooting

    - All the information in this manual shall be interpreted by the manufacturer. - All the information in this manual shall not be copied without permission. - The data contained in this statement are subject to change in the future without prior notice. SOLAR 480 | 2024 | www.triton-blue.com...

  • Page 24: Disposal

    Please comply with the applicable regulations in your country. 2. Please follow all the disposal laws and regulations in your country. 3. As a customer, you can obtain information on environmentally-friendly disposal options from the product seller or the appropriate regional authorities. SOLAR 480 | 2024 | www.triton-blue.com...

  • Page 25: Bienvenidos A Triton Blue

    BIENVENIDO A TRITON BLUE Muchas gracias por elegir Triton Blue. Esperamos que disfrute de su nuevo producto. Ha sido desarrollado y diseñado cuidando hasta el más mínimo detalle, con un control de calidad con estándares europeos supervisado por nuestro gran equipo de técnicos profesionales, que trabajan día a día para ofrecer a nuestros clientes la mejor calidad.

  • Page 26: Información Importante

    3. No se deben utilizar instrumentos ópticos, como lupas, para mirar directamente al haz. 4. Si es sensible a los efectos estroboscópicos, es posible que le provoquen un ataque epiléptico. Si tiene epilepsia, es importante evitar los lugares donde se usan luces estroboscópicas. SOLAR 480 | 2024 | www.triton-blue.com...

  • Page 27: Contenido Del Paquete

    - Control de temperatura inteligente para garantizar una larga vida útil del LED MOVIMIENTO PANORÁMICO/INCLINACIÓN - Movimiento de inclinación: 185°, precisión de 16 bits POTENCIA Y VOLTAJE - Voltaje de entrada: CA 100-240 V 50/60 Hz - Potencia: 425 W PF: >0,98 SOLAR 480 | 2024 | www.triton-blue.com...
  • Page 28 - Norma de implementación del producto: GB 7000.1-2015 GB7000.217-2008 - Certificaciones aprobadas: CE, RoHs - El producto cumple con las siguientes directivas de la UE: - Directiva de baja tensión 2014/35/UE. Directiva EMC 2014/30/UE SOLAR 480 | 2024 | www.triton-blue.com...

  • Page 29: Data Sheet

    Regulador electrónico lineal, ofrece cuatro opciones de regulación Curvas Dimmer Ópticamente lineal Ley del cuadrado Ley del cuadrado inverso Curva en S Luz estroboscópica/ Estroboscópico electrónico de 1 obturador a 30 Hz y estroboscópico aleatorio SOLAR 480 | 2024 | www.triton-blue.com...
  • Page 30 19500 7020 3580 1750 6100 2200 1120 RGBW 51278 18460 9418 4615 2050 Diametro(m) 0.19 0.32 0.44 0.63 0.95 38° Lux R RGBW 2000 Diametro(m) 2.06 3.43 4.81 6.87 10.30 Secuencia de chips LED SOLAR 480 | 2024 | www.triton-blue.com...

  • Page 31: Panel De Control

    Instale siempre un cable de seguridad que pueda soportar al menos 12 veces el peso del dispositivo al instalarlo. La instalación y el funcionamiento deben estar a cargo de un operador calificado. Debe instalarse en un lugar fuera del alcance de las personas. SOLAR 480 | 2024 | www.triton-blue.com...

  • Page 32: Cómo Configurar La Unidad

    Seleccione la función de dirección de red, pulse la tecla OK para entrar en el submenú y pulse la tecla Arriba/Abajo para ajustar el código de dirección de red (001~128). Pulse OK para confirmar la configuración y volver al menú anterior. SOLAR 480 | 2024 | www.triton-blue.com...
  • Page 33 Y, zoom 1, zoom 2, tablero de luces 1 y tablero de luces 2. Presione OK o Izquierda/Derecha para regresar al menú anterior. SOLAR 480 | 2024 | www.triton-blue.com...
  • Page 34 ③: idioma (Language), luz de fondo, rotación de pantalla, parpadeo de luz de fondo, salir, presione la tecla OK para ingresar al submenú o presione el botón izquierdo para regresar al menú anterior. SOLAR 480 | 2024 | www.triton-blue.com...
  • Page 35 DMX de cada canal de 0 a 255, presione la tecla OK para regresar al menú anterior y, al mismo tiempo, la SOLAR 480 | 2024 | www.triton-blue.com...
  • Page 36 O presione Izquierda/Derecha para regresar solo al menú anterior. ① - Idioma Ingrese a la interfaz del menú preestablecido, seleccione Función y presione OK para cambiar entre chino (predeterminado) e inglés. SOLAR 480 | 2024 | www.triton-blue.com...
  • Page 37 ① - Inversión Ingrese a la interfaz del menú preestablecido, seleccione Función y presione OK para cambiar la pantalla entre: normal y rotada 180 grados. SOLAR 480 | 2024 | www.triton-blue.com...
  • Page 38 Program) 000-255 14.Blue of Back Color(for Program) 000-255 15.White of Back Color(for Program) 000-255 16.ZOOM left segment 000-255 17.TILT 000-255 18.TILT FINE 000-255 19.RESET 000-255 Display Y Board System Zoom1 version Zoom2 LED1 LED2 Return(ESC) SOLAR 480 | 2024 | www.triton-blue.com...
  • Page 39 Program) 000-255 14.Blue of Back Color(for Program) 000-255 15.White of Back Color(for Program) 000-255 16.ZOOM left segment 000-255 17.TILT 000-255 18.TILT FINE 000-255 19.RESET 000-255 Return(ESC) system reset Tilt reset Reset Zoom reset Return(ESC) SOLAR 480 | 2024 | www.triton-blue.com...
  • Page 40 Red9 000-255 Green9 000-255 Blue9 000-255 White9 000-255 Red10 000-255 Green10 000-255 Blue10 000-255 White10 000-255 Red11 000-255 Green11 000-255 Blue11 000-255 White11 000-255 Red12 000-255 Green12 000-255 Blue12 000-255 White12 000-255 Return (ESC) SOLAR 480 | 2024 | www.triton-blue.com...
  • Page 41 Factory Load font Service Developer LOGO select LOGO upgrade Return(ESC) Firmware update Return(ESC) Return(ESC) Test T STEP *** Test effect STEP *** test Test all STEP *** Return(ESC) English Language Chinese Normal Reversal Rota.180 SOLAR 480 | 2024 | www.triton-blue.com...

  • Page 42: Conexión Y Control

    El cable de tierra está conectado al cable amarillo-verde. La terminal N está conectada con la línea azul. El terminal L está conectado con la línea marrón. Anillo de sellado hermético Anillo de sellado hermético SOLAR 480 | 2024 | www.triton-blue.com...
  • Page 43 3. Cada unidad de iluminación debe tener una dirección DMX para recibir los datos del controlador. El número de dirección está entre 1 y 512. 4. El extremo del sistema DMX 512 debe tener una terminación para reducir los errores de señal. SOLAR 480 | 2024 | www.triton-blue.com...
  • Page 44 Dirección de la Dirección de la Dirección de la Modo canal Unidad 1 Unidad 2 Unidad 3 Unidad 4 19 CH 64 CH La posición de cada ventilador de la luminaria: Ventilador de ba碑 SOLAR 480 | 2024 | www.triton-blue.com...

  • Page 45: Esquema De Conexion Electrica

    ESQUEMA ELÉCTRICO DE CONEXIÓN SOLAR 480 | 2024 | www.triton-blue.com...

  • Page 46: Solución De Problemas

    - Toda la información contenida en este manual será interpretada por el fabricante. - Toda la información contenida en este manual no podrá copiarse sin autorización. - Los datos contenidos en esta declaración están sujetos a cambios en el futuro sin previo aviso. SOLAR 480 | 2024 | www.triton-blue.com...

  • Page 47: Reciclaje

    2. Por favor, sigue todas las leyes y regulaciones de eliminación en tu país. 3. Como cliente, puedes obtener información sobre opciones de eliminación respetuosas con el medio ambiente del vendedor del producto o las autoridades regionales apropiadas. SOLAR 480 | 2024 | www.triton-blue.com...
  • Page 48 BLUE 5 0-255 BLUE5 colour linearly increase from no-light to maximum intensity White 5 0-255 White5 colour linearly increase from no-light to maximum intensity RED6 0-255 Red6 colour linearly increase from no-light to maximum intensity SOLAR 480 | 2024 | www.triton-blue.com...
  • Page 49 GREEN12 0-255 GREEN12 colour linearly increase from no-light to maximum intensity BLUE12 0-255 BLUE12 colour linearly increase from no-light to maximum intensity White 12 0-255 White12 colour linearly increase from no-light to maximum intensity SOLAR 480 | 2024 | www.triton-blue.com...
  • Page 50 Zoom linearly moves from narrow to wide beam ZOOM right segment 0-255 Zoom linearly moves from narrow to wide beam TILT 0-255 Moving batten linearly tilts from 0° TILT FINE 0-255 Tilt Fine positioning SOLAR 480 | 2024 | www.triton-blue.com...
  • Page 51 ESTE DOCUMENTO PUEDE ESTAR SUJETO A FALLOS DE IMPRESIÓN, ERRORES O MODIFICACIONES TÉCNICAS Siluj Iluminación S.L. C/ La Raya 110 – Polígono Industrial Trobajo del Camino, 24010, León, Spain Made in PRC www.triton-blue.com VERSION 1 OCT 2024 SOLAR 480 | 2024 | www.triton-blue.com...
  • Page 53 Más Información | More info at www.triton-blue.com...
