2190 Dagenais Blvd.West
Laval (Quebec)
Canada
H7L 5X9
see us at
Your pump has been carefully packaged at the
factory to prevent damage during shipping.
However, occasional damage may occur due
to rough handling. Carefully inspect your
pump for damages that could cause failures.
Report any damage to your carrier or your
point of purchase.
Please read these instructions carefully. Failure to comply to instructions
and designed operation of this system, may void the warranty.
READ THIS DOCUMENT IN TOTALITY PRIOR
TO STARTING THE INSTALLATION.

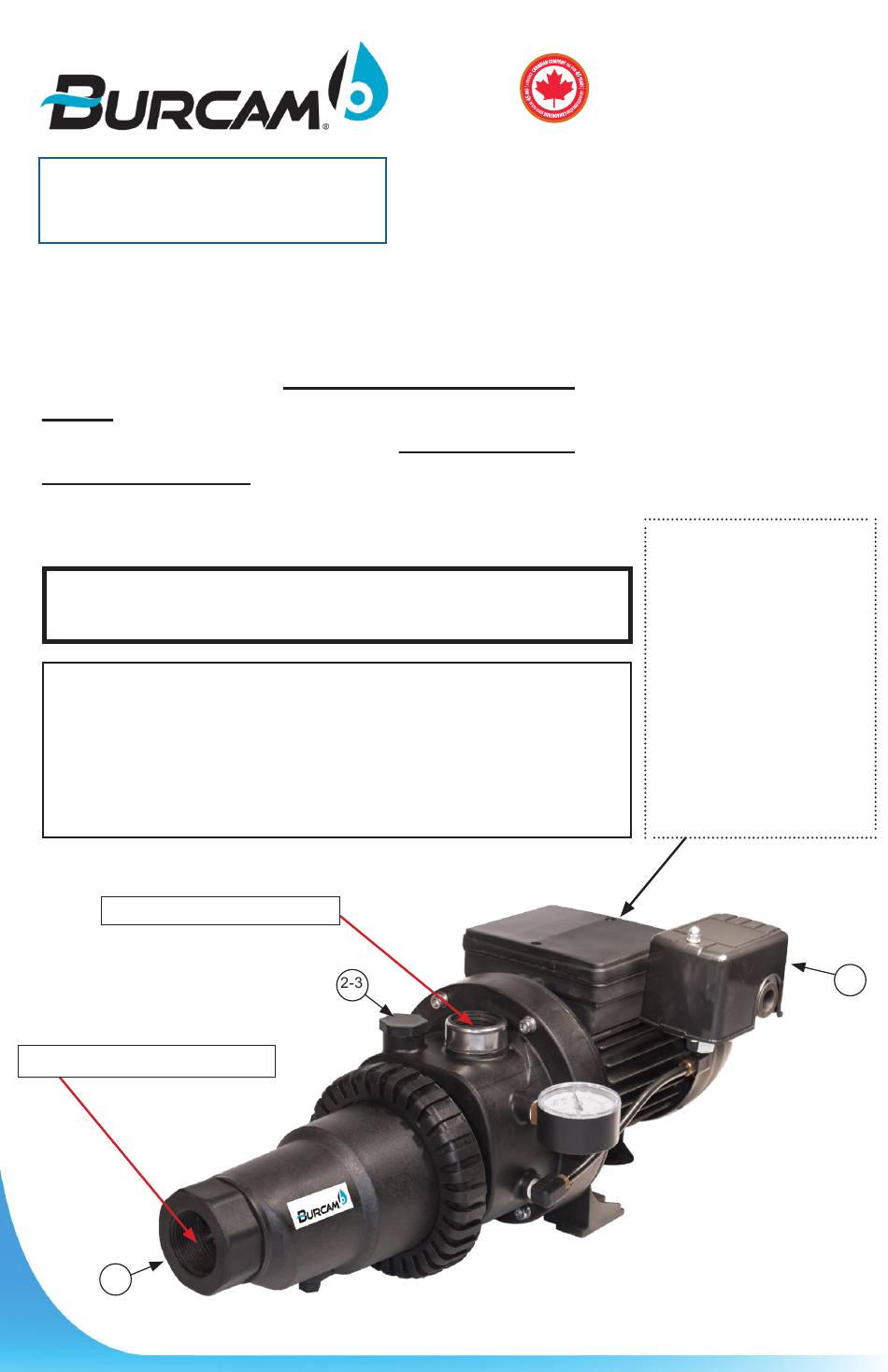

PRIMING PROCESS
Follow all these step by step instructions to install your pump. Use
teflon tape on all threads. (1) Fill the suction line with water and connect
it to the suction inlet. (2) Remove the priming plug and fill the pump
body with water. (3) Screw the plug to the priming inlet. (4) Turn the
power on. The pump should deliver water to the plumbing line within
30 seconds. If not, unplug the pump and repeat the process at step 2.
1'' Discharge connection
1 1/4'' Suction connection
1
Tel. : 514.337.4415
Fax : 514.337.4029
info@burcam.com
www.burcam.com
INSTALLATION
INSTRUCTIONS
JET PUMPS
MODELS
AND OTHER PRODUCTS
FACTORY SET VOLTAGE
115 V TO CHANGE THE
A) Ensure the power to
the pump is disconnected.
B) Open motor junction
C) Please select the up knob
position for 115V or down
knob position for 230V.
D) Close motor junction box.
E) Connect to appropriate
voltage at pressure switch.
© 2024 BURCAM Printed in Canada 510153
506721P
506727P
506728P
506731P
etc.
VOLTAGE :
Before changing the
voltage connection:
box cover.
4
Advertisement
Table of Contents
Related Manuals for Burcam NORYL 506721P
Summary of Contents for Burcam NORYL 506721P
- Page 1 The pump should deliver water to the plumbing line within E) Connect to appropriate 30 seconds. If not, unplug the pump and repeat the process at step 2. voltage at pressure switch. 1’’ Discharge connection 1 1/4’’ Suction connection © 2024 BURCAM Printed in Canada 510153...
-
Page 2: Safety Instructions
SAFETY INSTRUCTIONS This fine pump that you have just purchased is designed from the latest in material and workmanship. Before installation and operation, we recommend the following procedures : Check with your local electrical and plumbing codes to ensure you comply with the regulations. -
Page 3: Installation Steps
APPLICATION : FEATURES : This pump is designed for shallow well High performance impeller. installation for water level up to 25 feet Industrial motor totally enclosed, fan-cooled. with injector screwed on pump body; or Full-time connected run capacitor, to for deep well installation for water level up eliminate starting wear vs regular motor. - Page 4 SELECTION OF APPLICATION Prior to continue to step 2, select your application. Motor Ejector body Pump body Shallow well venturi 1’’ venturi adaptor 1 1/4’’ venturi adaptor Deep well venturi Your pump is already set for being used in shallow well application. Shallow well Connect your suction pipe to the 1 1/4’’...
- Page 5 Unscrew the large coupling collar to separate the ejector from the pump body. Deep well application Maximum vertical distance from pumping level of water and the pump cannot exceed 80 feet. Then unscrew the shallow well venturi from the ejector body. Screw the deep well venturi to the same opening.
- Page 6 SHALLOW WELL APPLICATION SEE DIAGRAM ON PAGE 10 Cut the desired lenght of poly pipe to run from the top of the well to the STEP 2 pumping level. Smooth the pipe cuttings with your round file. (Check that no cut-out parts are left inside of pipe.
- Page 7 DEEP WELL APPLICATION SEE DIAGRAM ON PAGE 11 As per the description on page 5, remove the ejector body from the pump body. STEP 2 Then remove the shallow well venturi and replace it by the deep well venturi. With teflon tape on threads, screw the 1 1/4’’ venturi adaptor on the deep well venturi and the 1’’...
-
Page 8: Tank Installation
TANK INSTALLATION SEE DIAGRAM ON PAGE 12 Packaged systems have the pump mounted directly to the tank. The pump to STEP 9 tank plumbing fittings are pre-assembled at the factory. You only have to connect for captive the discharge line of your system to your home’s plumbing distribution line. air tanks When using a separate tank from your pump, we recommend that you install a captive air tank as shown in our typical installation diagram, That has been... -
Page 9: Electrical Installation
ELECTRICAL INSTALLATION VOLTAGE SELECTION SWITCH 1. POWER off. 2. Please SELECT the up knob position for 115 V or down knob position for 230 V. Electrical line from home distribution panel. 3. CONNECT to appropriate power source. BLACK GREEN GROUND To motor lead We recommend that a licensed electrician be employed to do the proper wiring to the pressure switch, and to permanently ground the motor in accordance to the electrical... - Page 10 SHALLOW WELL APPLICATION STEP 5 Install your pump and thread an adaptor into inlet. STEP 6 Cut poly pipe and connect both ends. STEP 3 Insert well seal elbow through the seal and attach to pipe. STEP 4 Install well seal and piping into well casing.
- Page 11 DEEP WELL APPLICATION STEP 7 Install your pump and thread adaptors into their respective opening. STEP 8 Cut 1" and 1 1/4’’ poly pipes and connect both ends. STEP 5 Insert well seal elbows thru the seal and attach to pipe. STEP 6 Install well seal and piping into well casing.
- Page 12 TANK INSTALLATION Snifter valve to adjust air pressure. Pressure switch 1/4" connection if not included with the pump. Relief valve Pressure gauge for pumps 1/4" connection. with more than 75 PSI of capacity 1/2" connection. Drain valve 1/2" connection. 1" MNPT or 3/4" FNPT connection.
-
Page 13: Repair Parts
510150 Deep well venturi#2 510133 Connection box 510151 Outlet venturi tube#32 750957S Pressure switch kit 510152 Inlet tube connector 750748 Tube 510134 Elbow fitting 750769 Pressure gauge Repair parts may be ordered your authorized point of sale of from BURCAM PUMPS... - Page 14 TROUBLE SHOOTING GUIDE CHECKLIST NEVER MAKE ADJUSTMENTS TO ANY ELECTRICAL APPLIANCE OR PRODUCT WITH THE POWER CONNECTED. DON’T JUST UNSCREW THE FUSE OR TRIP THE BREAKER, REMOVE THE POWER FROM THE RECEPTACLE. TROUBLE PROBABLE CAUSE ACTION Switch is off position Turn switch to on position Motor does Blown fuse...
- Page 15 à l’intérieur de 30 secondes. Sinon, débrancher la pompe de voltage appropriée à et répéter le processus à l’étape 2. l’interrupteur à pression. Branchement de la décharge de 1’’ Branchement de la succion de 1 1/4’’ © 2024 BURCAM Imprimé au Canada 510153...
-
Page 16: Conseils De Sécurité
CONSEILS DE SÉCURITÉ La pompe que vous venez d’acquérir est un produit fabriqué avec les meilleurs matériaux et par une main-d’oeuvre spécialisée. Veuillez suivre les instructions d’utilisation et prendre les précautions nécessaires pour votre sécurité : Consultez les normes de plomberie et d’électricité se rapportant à votre région, pour vous assurer des règles à... -
Page 17: Étapes D'installation
APPLICATION : CARACTÉRISTIQUES : Cette pompe est conçue pour un puits de Impulseur haute performance. surface dont le niveau d’eau est inférieur Moteur industriel totalement fermé, refroidi à 25 pieds, avec l’éjecteur fixé au boîtier par un ventilateur. de la pompe ;... - Page 18 SÉLECTION DE L’APPLICATION Avant de passer à l’étape 2, sélectionnez votre application. Moteur Boîtier de l’éjecteur Boîtier de la pompe Venturi de puits de surface Adaptateur de venturi 1’’ Adaptateur de venturi 1 1/4’’ Venturi de puits profond Votre pompe est déjà préparée pour une application de puits de Application surface.
- Page 19 Dévissez le grand collet pour séparer l’éjecteur du boîtier de la pompe. Application pour puits profond La distance verticale maximale du niveau de pompage à la pompe ne doit pas excéder 80 pieds. Puis dévissez le venturi de puits de surface du boîtier de l’éjecteur. Vissez le venturi de puits profond à...
- Page 20 APPLICATION POUR PUITS DE SURFACE VOIR LE DIAGRAMME À LA PAGE 10 Couper la longueur désirée de tuyau du haut du puits au niveau de ÉTAPE 2 pompage. Adoucir les bouts du tuyau avec la lime ronde (Assurez-vous qu’aucun rebut de coupe ne reste à l’intérieur du tuyau. Ceci pourrait bloquer l’injecteur ou l’impulseur de votre pompe).
- Page 21 APPLICATION POUR PUITS PROFOND VOIR LE DIAGRAMME À LA PAGE 11 Tel que décrit à la page 5, enlever le boîtier de l’éjecteur du boîtier de la ÉTAPE 2 pompe. Puis enlever le venturi de puits de surface et le remplacer par le venturi de puits profond.
-
Page 22: Installation Du Réservoir
INSTALLATION DU RÉSERVOIR VOIR LE DIAGRAMME À LA PAGE 12 Pour les ensembles de système d’eau dont la pompe et le réservoir ont déjà été ÉTAPE 9 assemblés en usine, le seul raccord à effectuer est de brancher la décharge de la réservoirs pompe au réseau de plomberie de la maison. -
Page 23: Installation Électrique
INSTALLATION ÉLECTRIQUE SÉLECTEUR DE VOLTAGE 1. COUPER l’alimentation électrique. 2. Veuillez GLISSER vers le bas le sélecteur de voltage pour obtenir du 115V, ou vers le haut pour le 230 V. Alimentation électrique provenant du panneau de distribution. 3. BRANCHER à la source appropriée. NOIR ROUGE VERT... - Page 24 APPLICATION POUR PUITS DE SURFACE ÉTAPE 5 Installer votre pompe et visser un adaptateur dans la succion. ÉTAPE 6 Couper le tuyau et raccorder les extrémités. ÉTAPE 3 Insérer le coude dans le sceau d’étanchéité et le raccorder au tuyau. ÉTAPE 4 Installer le sceau d’étanchéité...
- Page 25 APPLICATION POUR PUITS PROFOND ÉTAPE 7 Installer votre pompe et visser les adapteurs dans leurs ouvertures respectives. ÉTAPE 8 Couper les tuyaux de 1’’ et 1 1/4’’ et les raccorder aux tuyaux. ÉTAPE 5 Insérer les coudes dans le sceau du puits et les raccorder aux tuyaux.
- Page 26 INSTALLATION DU RÉSERVOIR Reniflard d’ajustement de la pression d’air. Interrupteur à pression, raccord 1/4’’, sinon inclus avec la pompe. Valve de sécurité pour Manomètre de les pompes pression, raccord 1/4’’. développant plus de 75 lb/po, raccord 1/2’’. Valve de drain Raccord 3/4"...
-
Page 27: Pièces De Rechange
510151 Tube venturi du retour#32 750957S Interrupteur à pression 510152 Tube de branchement 750748 Tube de l’alimentation 510134 Raccord du tuyau 750769 Manomètre Les pièces de rechange peuvent être commandées de votre point de vente autorisé ou de POMPES BURCAM... -
Page 28: Guide De Résolution Des Problèmes
GUIDE DE RÉSOLUTION DES PROBLÈMES LORS D’AJUSTEMENT SUR DES APPAREILS ÉLECTRIQUES, TOUJOURS S’ASSURER QUE LE COURANT EST DÉBRANCHÉ. NE PAS SEULEMENT ENLEVER LE FUSIBLE OU METTRE LE DISJONCTEUR HORS TENSION. IL FAUT DÉBRANCHER LE CÂBLE D’ALIMENTATION DE LA PRISE. TROUBLE PROBABLE CAUSE ACTION Commutateur hors circuit...
