Установка Наружного Блока - NewTek NT-65CHD07 Instruction Manual

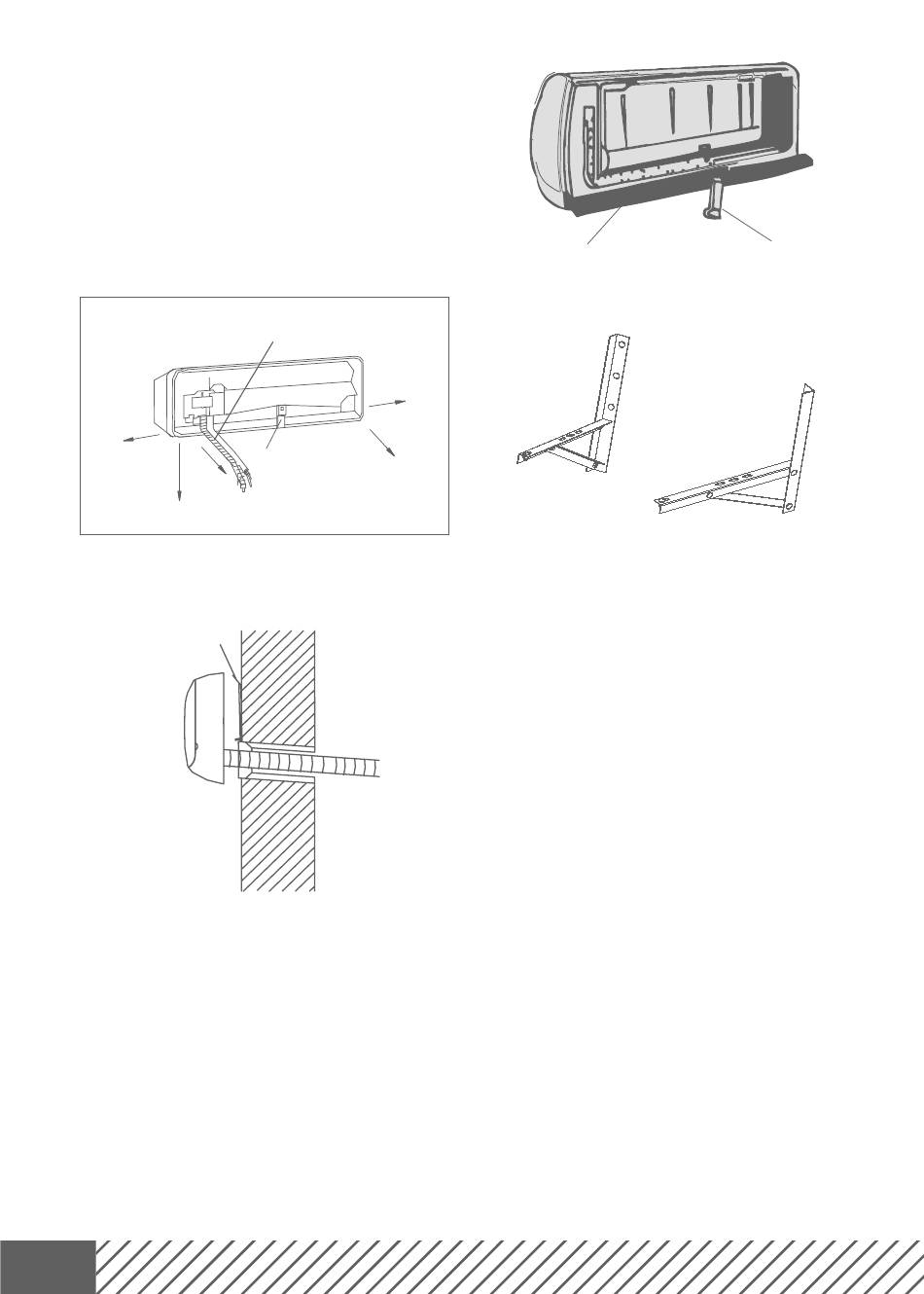

Расположите соединительные трубы, кабель,
-
дренажный шланг, как показано на рис. 6, а за-
тем подсоедините дренажный шланг к сливному
отверстию. Дренажный шланг расположите под
наклоном (вниз). Скрепите соединительные трубы,
кабели и дренажный шланг вместе виниловой лен-
той (рис. 5). Обеспечьте достаточное пространство
между дренажной трубой и землей. Не ставьте
дренажную трубу в воду или канаву.
Правый край
Правый
угол
Низ
Монтажная
панель
11
Сливной шланг
Левый край
Фиксатор
Левый
угол
Рис. 7
Рис. 6
Стена
Рис. 7
Основание
Рис. 8
Рис. 10
Рис. 9
Подключение труб с левой стороны
Переместите выпускную трубку в левую сторону и
-
снимите крышку с правой стороны. Закрепите тру-
бы в пазу внутреннего блока с помощью фиксиру-
ющего зажима.
Следующие этапы монтажа такие же, как в преды-
-
дущем пункте.
Примечание:
Повесьте внутренний блок на монтажную пластину
-
и убедитесь, что он расположен по центру пласти-
ны.
Перемещайте внутренний блок в левую и правую
-
стороны монтажной пластины до тех пор, пока
крючки плотно не войдут в пазы (до щелчка).
УСТАНОВКА НАРУЖНОГО БЛОКА
Если требуются кронштейны для установки наруж-
-
ного блока, приобретите их самостоятельно (рис. 9).
Соберите монтажную раму и опоры.
-
Определите места для монтажа левой и правой
-
опор. Убедитесь, что левая и правая опоры нахо-
дятся на одном уровне. Просверлите 6 или более
отверстий на стене в соответствии с размерами
опор сплит-системы.
Фиксатор
трубы
