FITTING INSTRUCTIONS FOR PKS0058 KICKSTAND SHOE
Please note that the way the kit is packed does not necessarily represent the way of
T
HE PARTS SHOWN MAY BE REPRESENTATIVE ONLY
Please note that in cases where kits are packed with rubber washers holding the components onto the
FITTING INSTRUCTIONS
•

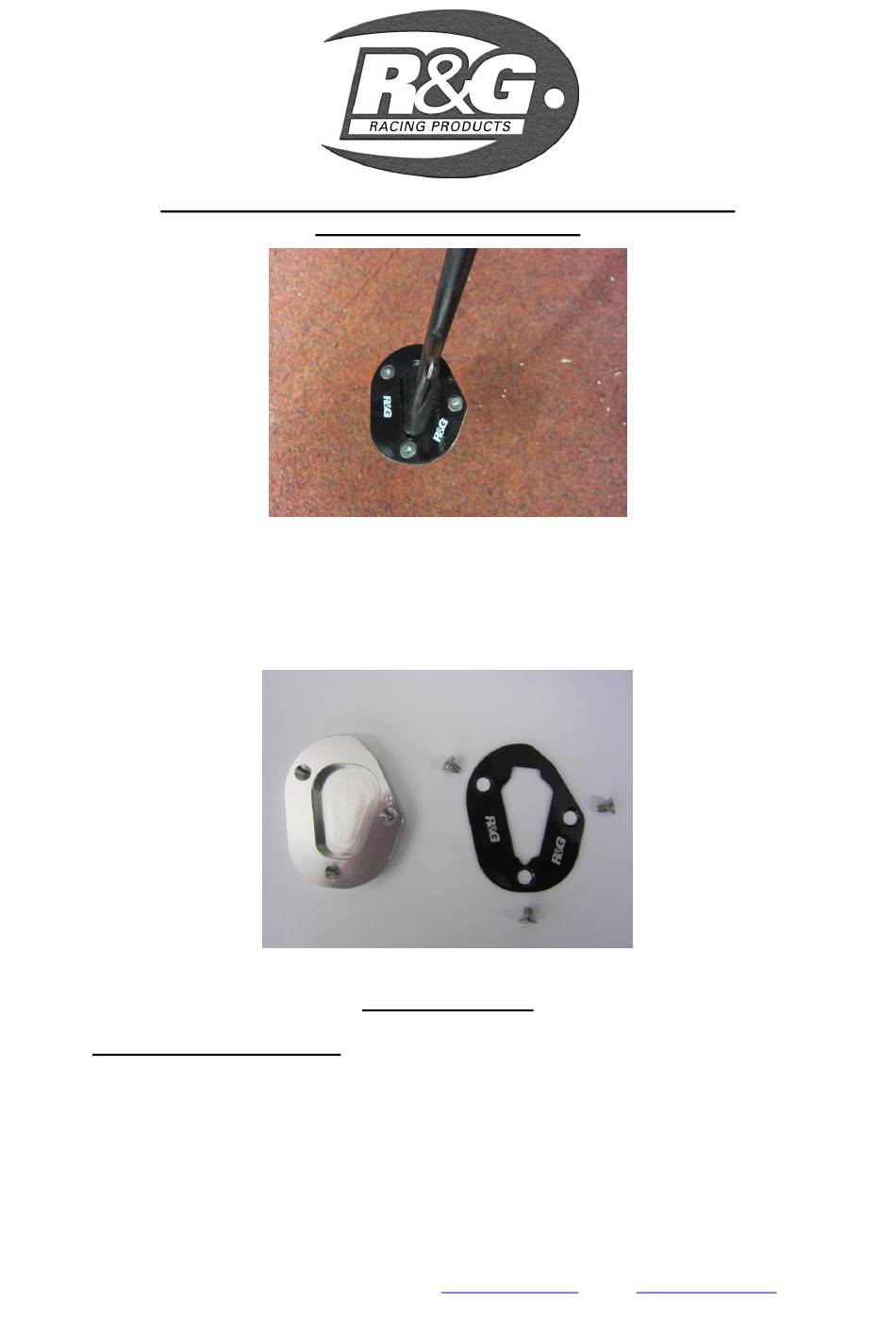

Place the clamp plate (pictured above right) over the side stand base and position up the side
stand shaft with the counter-sinks upper-most.
•
Take the aluminium machined base plate (picture above left) and fit to the base of the side
stand from underneath so it is aligned with the clamp plate.
•
Apply a small amount (one drop) of Loctite Blue 242 to the end of the threaded area of each
screw.
•
Use the three counter-sunk bolts to secure in position, ensuring the inside edge of the clamp
plate clamps down on the top of the side stand base
Unit 1, Shelley's Lane, East Worldham, Alton, Hampshire, GU34 3AQ
Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301
YAMAHA YZF R1 2009-2014
mounting to the bike.
bolt – the rubber washers should be thrown away!
BASE PLATE
TOOLS REQUIRED
•
3mm A/F Allen key.
R&G Racing
(
FOR CLARITY OF INSTRUCTIONS ONLY
CLAMP PLATE AND BOLTS
www.rg-racing.com
Email:
- 1 -
)
info@rg-racing.com
Advertisement
Related Manuals for R&G PKS0058
Summary of Contents for R&G PKS0058
- Page 1 FITTING INSTRUCTIONS FOR PKS0058 KICKSTAND SHOE YAMAHA YZF R1 2009-2014 Please note that the way the kit is packed does not necessarily represent the way of mounting to the bike. HE PARTS SHOWN MAY BE REPRESENTATIVE ONLY FOR CLARITY OF INSTRUCTIONS ONLY Please note that in cases where kits are packed with rubber washers holding the components onto the bolt –...
- Page 2 • Tighten all bolts evenly and check to ensure the side stand pad clears the chain when in the raised position. • If fitting to older stands that have been worn the padding strip should be placed in the base plate to ensure a tighter fit.
-
