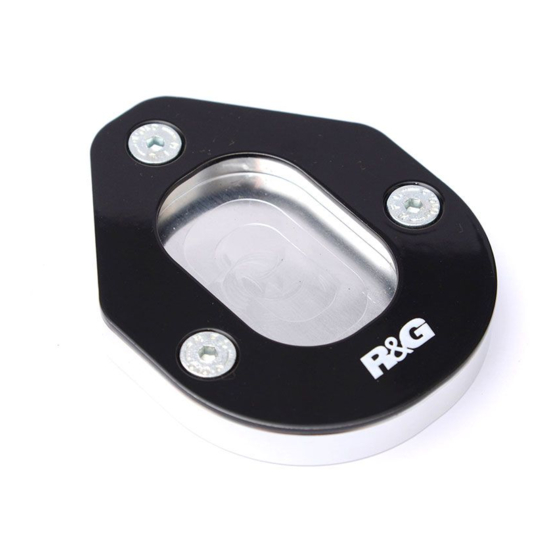

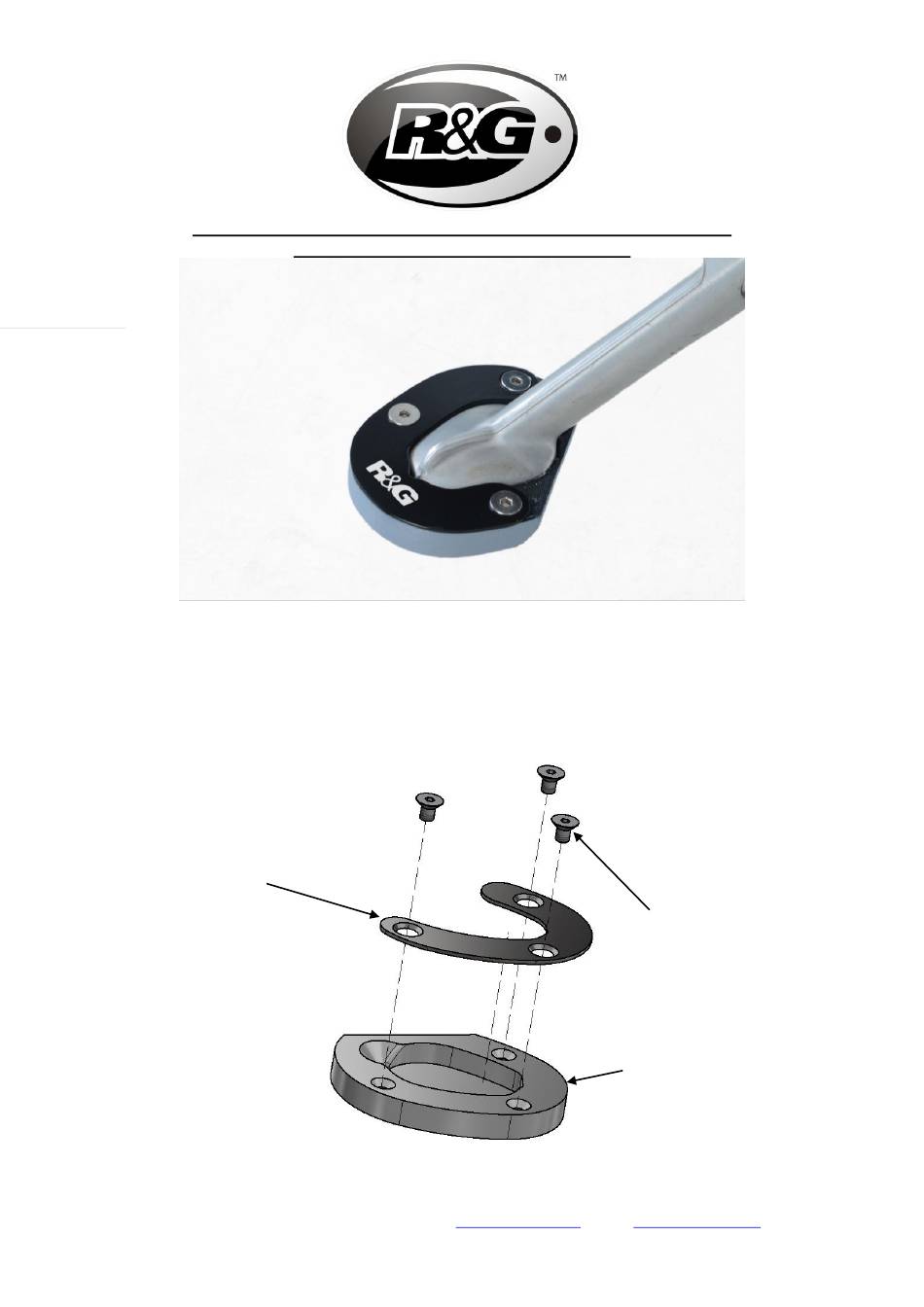

FITTING INSTRUCTIONS FOR PKS0108SI KICKSTAND SHOE
TRIUMPH BONNEVILLE BOBBER '17-
Page | 1
Please note that the way the kit is packed does not necessarily represent the way of
mounting to the bike.
T
(
)
HE PARTS SHOWN MAY BE REPRESENTATIVE ONLY
FOR CLARITY OF INSTRUCTIONS ONLY
Please note that in cases where kits are packed with rubber washers holding the components onto the
bolt – the rubber washers should be thrown away!
CLAMP PLATE (PLATE 0211)
3x M5 x 6mm LONG
COUNTERSUNK BOLTS
BASE PLATE (MP0193)
R&G
Unit 1, Shelley's Lane, East Worldham, Alton, Hampshire, GU34 3AQ
Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301
www.rg-racing.com
Email:
info@rg-racing.com
- 1 -
Advertisement
Table of Contents
Related Manuals for R&G PKS0108SI
Summary of Contents for R&G PKS0108SI
- Page 1 FITTING INSTRUCTIONS FOR PKS0108SI KICKSTAND SHOE TRIUMPH BONNEVILLE BOBBER ‘17- Page | 1 Please note that the way the kit is packed does not necessarily represent the way of mounting to the bike. HE PARTS SHOWN MAY BE REPRESENTATIVE ONLY...
- Page 2 TOOLS REQUIRED 3mm A/F Allen key. Thread Lock (Blue). FITTING INSTRUCTIONS Take the clamp plate and feed it over the base of the side stand, with the countersunk holes Page | 2 facing upwards and position it around the side stand leg. ...
- Page 3 NOTICE DE MONTAGE POUR PKS0108SI PIED DE BEQUILLE TRIUMPH BONNEVILLE BOBBER ‘17- Page | 3 A FAÇON DONT LE KIT EST EMBALLE NE CORRESPOND PAS FORCEMENT A LA FAÇON DE MONTER LES PIECES SUR LA MOTO LES PARTIES PRESENTEES PEUVENT ETRE UNIQUEMENT REPRESENTATIVES (POUR LA CLARTE DES INSTRUCTIONS UNIQUEMENT).
- Page 4 OUTILS REQUIS Clé Allen 3mm. Blocage fileté (Bleu). NOTICE DE MONTAGE Page | 4 Prenez l’attache puis placez-la autour de la base de la béquille latérale, avec les trous orientés vers le haut puis positionner la autour de la base de la béquille. ...
- Page 5 MONTAGEANLEITUNG FÜR PKS0108SI SEITENSTÄNDER-AUFLAGENVERBREITERUNG TRIUMPH BONNEVILLE BOBBER ‘17- Page | 5 Hinweis: Die Verpackung der Teile stellt nicht die Reihenfolge der Montage dar. IE UNTEN ABGEBILDETEN EILE DIENEN LEDIGLICH ZUR RKLÄRUNG Hinweis für Kits mit Plastikunterlegscheiben an den Schrauben – Diese Plastikunterlegscheiben werden nicht für den Einbau benötigt!
- Page 6 SIE BENÖTIGEN FOLGENDES WERKZEUG 3mm A/F Inbusschlüssel Schraubensicherung Thread Lock (Blue) MONTAGEANLEITUNG Page | 6 Montieren Sie die Klemmplatte über dem Fuß des Seitenständers. Die Versenkungen nach oben. Nehmen Sie die Grundplatte und montieren Sie sie an der Unterseite des Seitenständerfuß. ...
