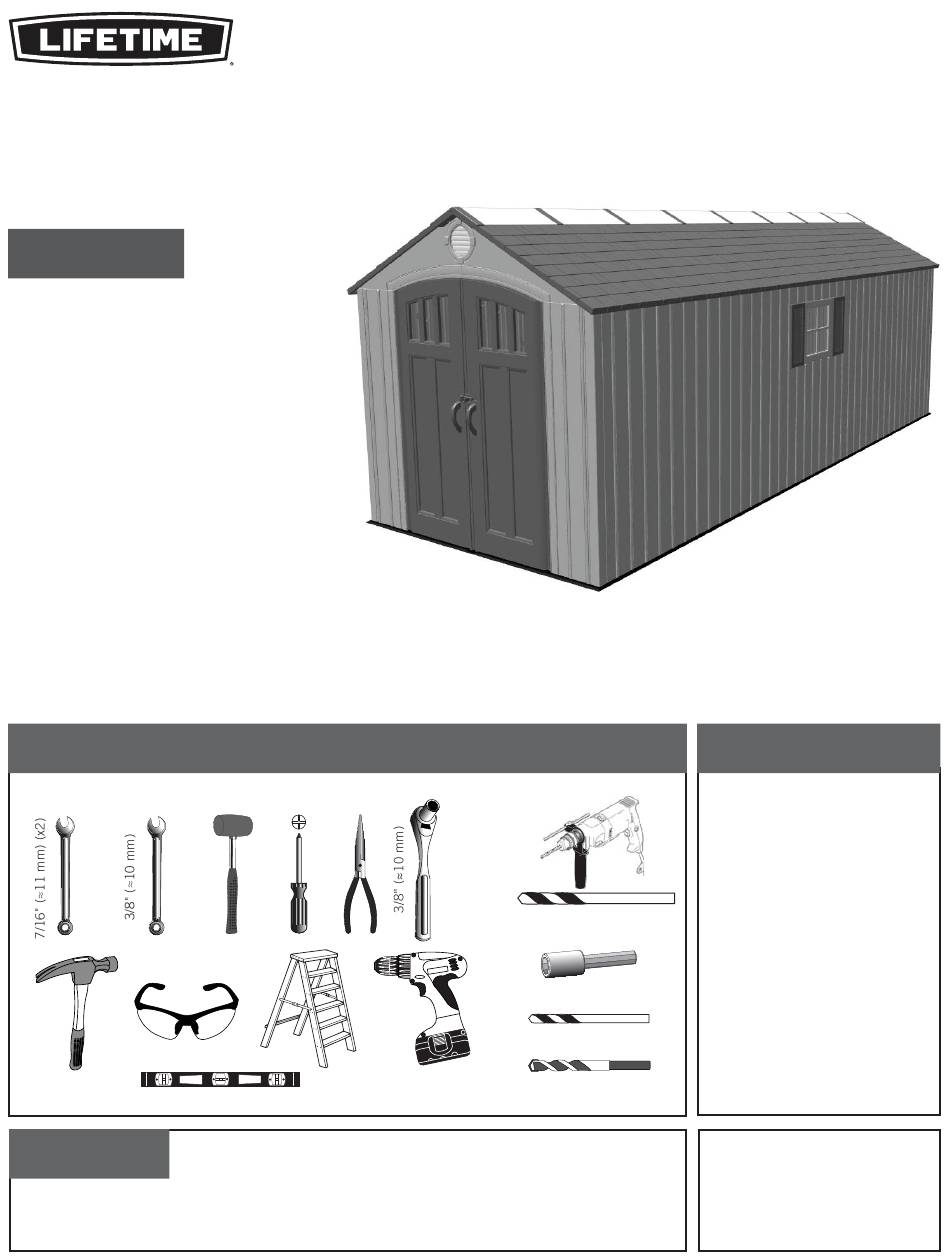

Lifetime 60470 Manual

8' x 20' outdoor storage shed
Hide thumbs

Advertisement

Table of Contents

8' x 20'
OUTDOOR STORAGE SHED
MODEL 60470
BEFORE ASSEMBLY:
• Assemble on a level surface
• At least 3 adults recommended for setup
WARNING: Only for domestic use.
IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY.
TOOLS REQUIRED
(Not included—unless otherwise indicated*)
QUESTIONS?
Call: 1-800-225-3865
(English, French, Spanish)
CONTACT LIFETIME CUSTOMER SERVICE:
Live Chat:
www.lifetime.com/customerservice/home
(click on "LIVE CHAT" tab)
ASSEMBLY INSTRUCTIONS
Pour le français, voir la page 2. Para el español, ver la página 3.
ARA (x1) *
1/8 in/po (≈3mm)
5/16" (≈8 mm)
5/16" (≈8 mm) Wood drill bit
5/16" (≈8 mm) Masonry drill bit
For Customer Service in mainland
Europe and the United Kingdom:
E-mail: csinternational@lifetime.com
TABLE OF CONTENTS
Icon legend...............................4
Warnings & notices.....................5
Platform construction.................6
Truss assembly.........................11
Gable assembly........................15
Door assembly..........................22
Floor assembly.........................36
Wall assembly...........................42
Parts identifi er..........................i-iv
Door & gable installation...........52
Roof assembly..........................56
Snowload kit installation............72
Shelving installation.................76
Window installation...................80
Shutter Installation...................84
Wall hook installation................87
Door alignment........................89
Shed anchoring........................91
Cleaning & care........................94
Registration...........................95
Warranty..............................97
Model Number: 60470
Product ID:

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 60470 and is the answer not in the manual?

Questions and answers

Related Manuals for Lifetime 60470

Summary of Contents for Lifetime 60470

  • Page 1 5/16" (≈8 mm) Wood drill bit Shed anchoring......91 Cleaning & care......94 Registration......95 5/16" (≈8 mm) Masonry drill bit Warranty......97 QUESTIONS? Model Number: 60470 CONTACT LIFETIME CUSTOMER SERVICE: Product ID: Call: 1-800-225-3865 For Customer Service in mainland Live Chat: Europe and the United Kingdom: (English, French, Spanish) www.lifetime.com/customerservice/home...
