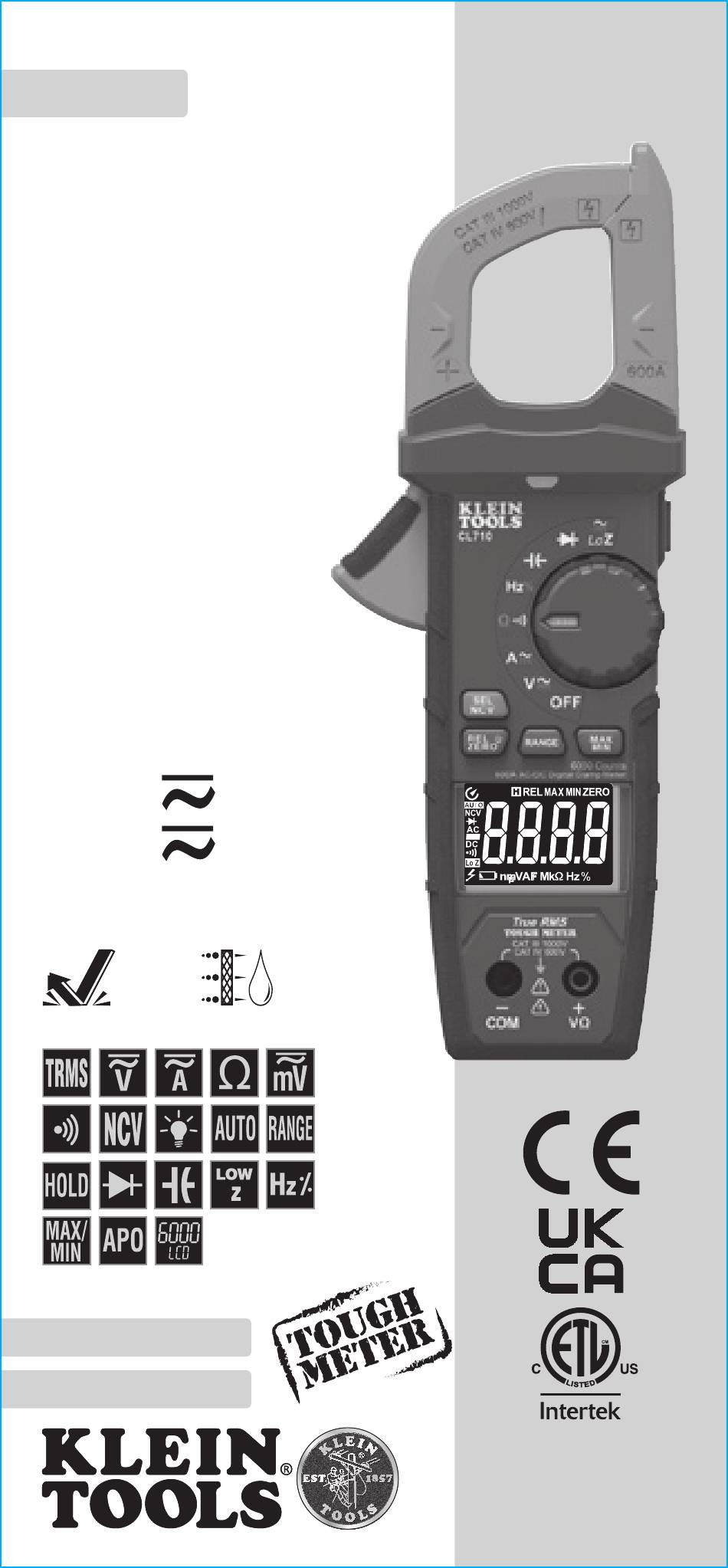

ENGLISH

INSTRUCTION MANUAL

600A AC/DC Auto-Ranging

Digital Clamp Meter

True RMS

Measurement

Technology

• NON-CONTACT

VOLTAGE TESTER

• LOW IMPEDANCE

• DATA & RANGE HOLD

• AUDIBLE CONTINUITY

• DIODE TEST

• CAPACITANCE &

FREQUENCY

• TRANSFLECTIVE

REVERSE-CONTRAST

DISPLAY

• LIGHTED DIAL

1000V

600A

60M

2 m

ESPAÑOL

pg. 17

FRANÇAIS

p. 33

IP40

CL710

5000573

CAT IV

CAT III

600V

1000V

Table of Contents

Need help?

Do you have a question about the CL710 and is the answer not in the manual?

Questions and answers

Summary of Contents for Klein Tools CL710

Page 1 ENGLISH CL710 INSTRUCTION MANUAL 600A AC/DC Auto-Ranging Digital Clamp Meter True RMS Measurement Technology • NON-CONTACT VOLTAGE TESTER • LOW IMPEDANCE • DATA & RANGE HOLD • AUDIBLE CONTINUITY • DIODE TEST • CAPACITANCE & FREQUENCY • TRANSFLECTIVE REVERSE-CONTRAST DISPLAY •...
Page 2: General Specifications
ENGLISH GENERAL SPECIFICATIONS ELECTRICAL SPECIFICATIONS Klein Tools CL710 is an automatically ranging true root mean square Function Range Resolution Accuracy LoZ Accuracy (TRMS) digital clamp-meter that measures AC/DC current via the 600mV 0.1mV ±(1.8% + 8 digits) clamp, measures AC/DC voltage, resistance, continuity, frequency, 6.000V...
Page 3: Warnings - General
ENGLISH ELECTRICAL SPECIFICATIONS WARNINGS - NCV FUNCTION • When NCV Function is initiated, a blinking or steady red glow and an audible Function Range Resolution Accuracy beep indicate voltage present, and the screen will display the corresponding 1.000Hz to 9.999Hz 0.001Hz sensitivity level (1 to 4 bars) when voltage is detected.
Page 4: Feature Details
ENGLISH SYMBOLS ON METER FEATURE DETAILS AC/DC Current Resistance (in Ohms) FRONT Non-Contact Voltage tester Audible Continuity Double Insulated Class II Risk of Electrical Shock Warning or Caution Read Instructions Suitable for uninsulated Low Impedance BACK hazardous live conductors Diode Capacitance Frequency Duty-cycle...
Page 5 ENGLISH FUNCTION BUTTONS FUNCTION BUTTONS ON/OFF FUNCTION SELECTOR SWITCH BACKLIGHT To power ON the meter, rotate the Function Selector Switch from the The function icons around the Function Selector Switch will OFF setting to any measurement setting. To power OFF the meter, rotate illuminate by default upon powering-ON the meter, and will stop the Function Selector Switch to the OFF setting.
Page 6 ENGLISH OPERATING INSTRUCTIONS OPERATING INSTRUCTIONS CONNECTING TEST LEADS AC/DC CURRENT (LESS THAN 600A) Do not test if leads are improperly seated. This could result in AC Current is measured by pressing the clamp trigger to open intermittent display readings. To ensure proper connection, firmly the clamp and placing it around a current-carrying wire.
Page 7: Resistance Measurements
ENGLISH OPERATING INSTRUCTIONS OPERATING INSTRUCTIONS AC/DC VOLTAGE (LESS THAN 1000V) CONTINUITY 1. Insert RED test lead into "V / Ω" jack , and BLACK test lead 1. Insert RED test lead into "V / Ω" jack , and BLACK test lead into into COM jack , and rotate function selector switch to the...
Page 8: Maintenance
The meter will auto-range to display the measurement in the most Please see www.epa.gov/recycle for additional information. appropriate range. CUSTOMER SERVICE KLEIN TOOLS, INC. 450 Bond Street Lincolnshire, IL 60069 1-800-553-4676 customerservice@kleintools.com www.kleintools.com Black lead...
Page 9 ENGLISH NOTES...
Page 10 ESPAÑOL CL710 MANUAL DE INSTRUCCIONES Multímetro digital de gancho de rango automático de 600 A CA/CD TRMS Tecnología de medición • PROBADOR DE VOLTAJE SIN CONTACTO • BAJA IMPEDANCIA • RETENCIÓN DE DATOS Y RANGO • INDICADOR DE CONTINUIDAD AUDIBLE • PRUEBA DE DIODO • CAPACITANCIA Y FRECUENCIA...
Page 11: Especificaciones Generales
ESPAÑOL ESPECIFICACIONES GENERALES ESPECIFICACIONES ELÉCTRICAS El CL710 de Klein Tools es un multímetro digital de gancho de rango automático Precisión LoZ Función Rango Resolución Precisión con media cuadrática real (TRMS) que mide corriente CA/CD con las pinzas; (Baja impedancia) mide voltaje CA/CD, resistencia, continuidad, frecuencia y capacitancia, y prueba 600 mV...
Page 12: Advertencias Generales
ESPAÑOL ESPECIFICACIONES ELÉCTRICAS ADVERTENCIAS SOBRE LA FUNCIÓN NCV • Cuando la función NCV está activa, una luz roja intermitente o fija y un Función Rango Resolución Precisión pitido audible indican la presencia de voltaje, y la pantalla mostrará el nivel 1,000 Hz a 9,999 Hz 0,001 Hz de sensibilidad correspondiente (de 1 a 4 barras) cuando se detecte la 99,99 Hz...
Page 13 ESPAÑOL SÍMBOLOS DEL MULTÍMETRO DETALLES DE LAS CARACTERÍSTICAS VISTA FRONTAL Corriente CA/CD Resistencia (en ohmios) Probador de voltaje Indicador de continuidad sin contacto audible Riesgo de choque VISTA POSTERIOR Doble aislamiento Clase II eléctrico Advertencia o precaución Lea las instrucciones Apto para conductores activos Baja impedancia peligrosos sin aislamiento Diodo...
Page 14: Botones De Funciones
ESPAÑOL BOTONES DE FUNCIONES BOTONES DE FUNCIONES ENCENDIDO/APAGADO MODO RELATIVO Para encender el multímetro, gire la perilla selectora de función Medición REL: presione el botón “REL/ZERO” (Relativo/Cero)/Brillo para la posición “OFF” (Apagado) a cualquier posición de medición. Para iniciar la medición relativa a la lectura de corriente. El ícono “REL” (Relativo) apagar el multímetro, gire la perilla selectora de función a la posición aparecerá...
Page 15: Instrucciones De Funcionamiento
ENGLISH ESPAÑOL INSTRUCCIONES DE FUNCIONAMIENTO INSTRUCCIONES DE FUNCIONAMIENTO CONECTAR LOS CABLES DE PRUEBA CORRIENTE CA/CD (MENOS DE 600 A) No realice pruebas si los cables no están bien conectados. Esto puede La corriente CA se mide presionando el gatillo de las pinzas para que las ocasionar lecturas intermitentes en pantalla.
Page 16: Medición De Resistencia
ESPAÑOL INSTRUCCIONES DE FUNCIONAMIENTO INSTRUCCIONES DE FUNCIONAMIENTO CONTINUIDAD VOLTAJE CA/CD (MENOS DE 1000 V) 1. Inserte el cable de prueba ROJO en el conector “V/Ω” y el cable 1. Inserte el cable de prueba ROJO en el conector “V/Ω” y el cable de prueba NEGRO en el conector “COM”...
Page 17: Mantenimiento
Para obtener más información, consulte www.epa.gov/recycle. SERVICIO AL CLIENTE KLEIN TOOLS, INC. 450 Bond Street Lincolnshire, IL 60069 1-800-553-4676 customerservice@kleintools.com www.kleintools.com Cable Cable...
Page 18 ENGLISH ESPAÑOL NOTAS...
Page 19: Manuel D'utilisation
FRANÇAIS CL710 MANUEL D’UTILISATION Multimètre numérique à pince et à échelle automatique 600 A c.a. Technologie de mesure à valeur efficace vraie • TESTEUR DE TENSION SANS CONTACT • FAIBLE IMPÉDANCE • MAINTIEN DES DONNÉES ET CONSERVATION DE L’ÉCHELLE • INDICATEUR SONORE DE CONTINUITÉ...
Page 20: Caractéristiques Générales
FRANÇAIS CARACTÉRISTIQUES GÉNÉRALES SPÉCIFICATIONS ÉLECTRIQUES Le CL710 de Klein Tools est un multimètre numérique à pince à valeur Précision LoZ Fonction Plage Résolution Précision (de faible impédance) efficace vraie (TRMS) et à échelle automatique qui mesure le courant c.a./c.c. à l’aide d’une pince ainsi que la tension c.a./c.c., la résistance, la 600 mV 0,1 mV ±(1,8 % + 8 chiffres)
Page 21: Avertissements Généraux
FRANÇAIS SPÉCIFICATIONS ÉLECTRIQUES AVERTISSEMENTS – FONCTION DE TTSC • Lorsque la fonction de test de tension sans contact est lancée, une lumière Fonction Plage Résolution Précision rouge clignotante ou fixe et un signal sonore indiquent la présence d’une 1,000 Hz à 9,999 Hz 0,001 Hz tension, puis, lorsque la tension est détectée, l’écran affiche le niveau de 99,99 Hz 0,01 Hz...
Page 22: Symboles Sur L'appareil
FRANÇAIS SYMBOLES SUR L’APPAREIL CARACTÉRISTIQUES DÉTAILLÉES Courant c.a./c.c. Résistance (ohms) AVANT Indicateur sonore de Testeur de tension sans contact continuité ARRIÈRE Double isolation, classe II Risque de choc électrique Avertissement ou mise en garde Lire les instructions Appareil compatible avec les conducteurs non isolés, sous Faible impédance tension et potentiellement...
Page 23: Boutons De Fonction
FRANÇAIS BOUTONS DE FONCTION BOUTONS DE FONCTION MARCHE/ARRÊT MODE RELATIF Pour allumer le multimètre, tournez le commutateur de sélection de Mesure de tension REL (Relatif) : Appuyez sur le bouton REL/ZERO fonctions du réglage OFF (Arrêt) à tout autre réglage de mesure. Pour (Relatif/Zéro) et de réglage de la luminosité ...
Page 24: Instructions D'utilisation
FRANÇAIS INSTRUCTIONS D’UTILISATION INSTRUCTIONS D’UTILISATION BRANCHEMENT DES FILS D’ESSAI COURANT C.A./C.C (MOINS DE 600 A) N’effectuez pas de test si les fils d’essai ne sont pas installés correctement. Le courant c.a. est mesuré en appuyant sur la gâchette de la pince pour Cela pourrait causer des lectures intermittentes.
Page 25: Mesures De Résistance
FRANÇAIS INSTRUCTIONS D’UTILISATION INSTRUCTIONS D’UTILISATION CONTINUITÉ TENSION C.A./C.C. (INFÉRIEURE À 1000 V) 1. Insérez le fil d’essai ROUGE dans la prise VΩ et le fil d’essai NOIR 1. Insérez le fil d’essai ROUGE dans la prise VΩ et le fil d’essai NOIR dans la prise COM , puis tournez le commutateur de sélection de dans la prise COM ...
Page 26: Entretien
FRANÇAIS INSTRUCTIONS D’UTILISATION ENTRETIEN FRÉQUENCE/CYCLE DE SERVICE REMPLACEMENT DES PILES Lorsque l’indicateur apparaît à l’écran ACL, il est nécessaire de 1. Insérez le fil de test ROUGE dans la prise VΩ et le fil de test NOIR dans remplacer les piles. la prise COM ...
Page 27 FRANÇAIS NOTES / NOTAS / NOTES 1390755 Rev 07/24 B...
