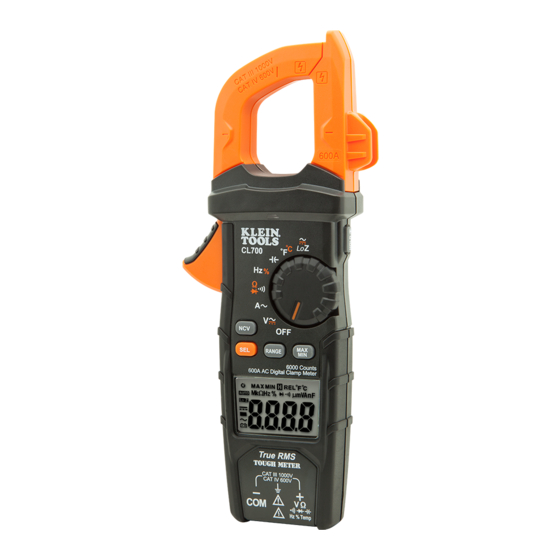

Klein Tools CL700 Instruction Manual

Klein Tools CL700 Instruction Manual

600a ac auto-ranging digital clamp meter
Hide thumbs Also See for CL700:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

ENGLISH
INSTRUCTION MANUAL
600A AC Auto-Ranging
Digital Clamp Meter
True RMS
Measurement
Technology
-14° –
1000°F
(-26° –
538°C)
• NON-CONTACT
VOLTAGE METER
• LOW IMPEDANCE
• DATA & RANGE
HOLD
• AUDIBLE CONTINUITY
• DIODE TEST
• CAPACITANCE &
FREQUENCY
1000V
600A
60M
Ω
ESPAÑOL
FRANÇAIS
2 m
IP40
pg. 17
pg. 33
CL700
4007177

Advertisement

Table of Contents
loading

Related Manuals for Klein Tools CL700

Summary of Contents for Klein Tools CL700

  • Page 1 ENGLISH CL700 INSTRUCTION MANUAL 600A AC Auto-Ranging Digital Clamp Meter True RMS Measurement Technology -14° – 1000°F (-26° – 538°C) • NON-CONTACT VOLTAGE METER • LOW IMPEDANCE • DATA & RANGE HOLD • AUDIBLE CONTINUITY • DIODE TEST • CAPACITANCE &...

  • Page 2: General Specifications

    ENGLISH GENERAL SPECIFICATIONS Klein Tools CL700 is an automatically ranging true root mean square (TRMS) digital clamp-meter that measures AC current via the clamp, and measures AC/DC voltage, resistance, continuity, frequency, capacitance, and tests diodes via test-leads, and temperature via a thermocouple probe.

  • Page 3: Electrical Specifications

    ELECTRICAL SPECIFICATIONS Function Range Resolution Accuracy (50/60 Hz) 6.000V ±(1.5% + 5 digits) 60.00V 10mV AC Voltage ±(1.2% + 5 digits) (V AC) 600.0V 100mV 1000V ±(1.5% + 5 digits) 600mV 0.1mV ±(1.0% + 8 digits) 6.000V DC Voltage 60.00V 10mV ±(1.0% + 3 digits) (V DC)

  • Page 4: Duty Cycle

    ENGLISH ELECTRICAL SPECIFICATIONS FREQUENCY (AUTO-RANGING) 9.999Hz 0.001Hz 99.99Hz 0.01Hz 999.9Hz 0.1Hz ±(1.0% + 5 digits) 9.999kHz 99.99kHz 10Hz 500.00kHz 100Hz Sensitivity: > 8V RMS Maximum Input: 600V DC or 600V AC RMS DUTY CYCLE 1% to 99.9% 0.1% ±(1.2% + 2 digits) Pulse width: 0.1 –...

  • Page 5: Symbols On Lcd

    WARNINGS • Ensure meter leads are fully seated, and keep fingers away from the metal probe contacts when making measurements. • Do not open the meter to replace batteries while the probes are connected. • Use caution when working with voltages above 25V AC RMS or 60V DC.

  • Page 6: Feature Details

    ENGLISH FEATURE DETAILS NOTE: There are no user-serviceable parts inside meter. 6000 count LCD display "MAX/MIN" button Function selector switch "SEL" (select) button Clamp Clamp trigger (press to open clamp) "COM" jack Arrow markings "VΩ" jack Non-contact Voltage Testing Button Data Hold / Backlight button Test lead holder for test probe "RANGE"...

  • Page 7: Function Buttons

    FUNCTION BUTTONS ON/OFF To power ON the meter, rotate the Function Selector switch from the OFF setting to any measurement setting. To power OFF the meter, rotate the Function Selector switch to the OFF setting. By default, the meter will automatically power OFF after 30 minutes of inactivity. If the meter automatically powers OFF while in a measurement setting, rotate Function Selector switch to any other setting...
  • Page 8 ENGLISH FUNCTION BUTTONS MAX/MIN When the "MAX/MIN" button is pressed, the meter keeps track of the Maximum and Minimum values and the difference between the Maximum and Minimum values as the meter continues to take samples. 1. When measuring, press "MAX/MIN" button to toggle between the Maximum value (MAX) and the Minimum value (MIN).
  • Page 9 OPERATING INSTRUCTIONS CONNECTING TEST LEADS Do not test if leads are improperly seated. Results could cause intermittent display readings. To ensure proper connection, firmly press leads into the input jack completely. CORRECT INCORRECT TESTING IN CAT III / CAT IV MEASUREMENT LOCATIONS Ensure the test lead shield is pressed firmly in place.
  • Page 10 ENGLISH OPERATING INSTRUCTIONS AC CURRENT (LESS THAN 600A) AC Current is measured by pressing the clamp trigger to open the clamp and placing it around a current-carrying wire. When measuring, care should be taken to ensure that the clamp completely closed with trigger fully released, and that the wire passes perpendicularly through the center of the clamp in line...
  • Page 11 OPERATING INSTRUCTIONS AC/DC VOLTAGE (LESS THAN 1000V) 1. Insert RED test lead into VΩ jack , and BLACK test lead into COM jack , and rotate function selector switch to the AC/DC voltage V setting. The meter defaults to AC measurement. To measure DC, press the "SEL"...

  • Page 12: Resistance Measurements

    ENGLISH OPERATING INSTRUCTIONS CONTINUITY 1. Insert RED test lead into VΩ jack , and BLACK test lead into COM jack , and rotate function selector switch to the Continuity/Resistance/Diode-Test setting. NOTE: The meter defaults to Continuity testing in this mode. Ensure that the Continuity Testing icon is visible on the display.

  • Page 13: Diode Test

    OPERATING INSTRUCTIONS DIODE TEST 1. Insert RED test lead into VΩ jack , and BLACK test lead into COM jack , and rotate function selector switch to the Continuity/Resistance/Diode-Test setting. NOTE: The meter defaults to Continuity testing in this mode. Press the "SEL"...
  • Page 14 ENGLISH OPERATING INSTRUCTIONS 2. Remove power from circuit. 3. Measure capacitance by connecting test leads across the capacitor. The meter will auto-range to display the measurement in the most appropriate range. Black lead Red lead TEMPERATURE 1. Insert K-type thermocouple (with adapter) into the VΩ jacks (observe polarity markings on thermocouple and meter), and rotate function selector switch to the...

  • Page 15: Maintenance

    MAINTENANCE BATTERY REPLACEMENT When indicator is displayed on LCD, batteries must be replaced. 1. Remove screw from battery door. 2. Replace 2 x AAA batteries (note proper polarity). 3. Replace battery door and fasten securely with screw. To avoid risk of electric shock, disconnect leads from any voltage source before removing battery door.

  • Page 16: Warranty

    Do not place equipment and its accessories in the trash. Items must be properly disposed of in accordance with local regulations. Please see www.epa.gov or www.erecycle.org for additional information. CUSTOMER SERVICE KLEIN TOOLS, INC. 450 Bond Street Lincolnshire, IL 60069 1-877-775-5346 customerservice@kleintools.com...
  • Page 17 ESPAÑOL CL700 MANUAL DE INSTRUCCIONES Multímetro digital de gancho de rango automático de 600 A CA True RMS Tecnología de medición -14° – 1000°F (-26° – 538°C) • MULTÍMETRO DE VOLTAJE SIN CONTACTO • BAJA IMPEDANCIA • RETENCIÓN DE DATOS Y RANGO •...

  • Page 18: Especificaciones Generales

    ESPAÑOL ESPECIFICACIONES GENERALES Klein Tools CL700 es un multímetro digital de gancho de rango automático con media cuadrática real (TRMS) que mide corriente CA con la pinza; mide voltaje CA/CD, resistencia, continuidad, frecuencia y capacitancia, prueba diodos con cables de prueba y mide temperatura con una sonda de termopar.

  • Page 19: Especificaciones Eléctricas

    ESPECIFICACIONES ELÉCTRICAS Función Rango Resolución Precisión (50 Hz/60 Hz) 6,000 V 1 mV ± (1,5 % + 5 dígitos) 60,00 V 10 mV Voltaje CA ± (1,2 % + 5 dígitos) (V CA) 600,0 V 100 mV 1000 V 1 V ± (1,5 % + 5 dígitos) 600 mV 0,1 mV ± (1,0 % + 8 dígitos) 6,000 V 1 mV Voltaje CD...
  • Page 20 ESPAÑOL ESPECIFICACIONES ELÉCTRICAS FRECUENCIA (RANGO AUTOMÁTICO) 9,999 Hz 0,001 Hz 99,99 Hz 0,01 Hz 999,9 Hz 0,1 Hz ± (1,0 % + 5 dígitos) 9,999 kHz 1 Hz 99,99 kHz 10 Hz 500,00 kHz 100 Hz Sensibilidad: >  8 V RMS Entrada máxima: 600 V CD o 600 V CA RMS CICLO DE SERVICIO 1 % a 99,9 % 0,1 % ±...
  • Page 21 ADVERTENCIAS Para garantizar un funcionamiento y servicio seguros del multímetro, siga estas instrucciones. El incumplimiento de estas advertencias puede provocar lesiones graves o la muerte. • Utilice el multímetro con cables de prueba con clasificación CAT IV únicamente. • Asegúrese de que los cables del multímetro estén correctamente colocados y mantenga los dedos lejos de los contactos de la sonda de metal al realizar las mediciones.
  • Page 22 ESPAÑOL DETALLES DE LAS CARACTERÍSTICAS NOTA: El multímetro no contiene en su interior piezas que el usuario pueda reparar. 1. Pantalla LCD con recuento 8. Botón "MAX/MIN" (MÁXIMO/MÍNIMO) de 6000 2. Perilla selectora de función 9. Botón "SEL" (SELECCIONAR) 3. Pinza 10.
  • Page 23 BOTONES DE FUNCIONES ENCENDIDO/APAGADO Para encender el multímetro, gire la perilla selectora de función de la posición OFF (APAGADO) a cualquier parámetro de medición. Para apagar el multímetro, gire la perilla selectora de función a la posición OFF (APAGADO). De forma predeterminada, el multímetro se apagará...

  • Page 24: Botones De Funciones

    ESPAÑOL BOTONES DE FUNCIONES MAX/MIN (MÁXIMO/MÍNIMO) Cuando se presiona el botón "MAX/MIN" (MÁXIMO/MÍNIMO) el multímetro registra los valores máximo y mínimo y la diferencia entre ellos a medida que toma las muestras. 1. Mientras mide, presione el botón "MAX/MIN" (MÁXIMO/ MÍNIMO) para alternar entre el valor máximo (MAX) y el valor mínimo (MIN).

  • Page 25: Instrucciones De Operación

    INSTRUCCIONES DE OPERACIÓN CONEXIÓN DE LOS CABLES DE PRUEBA No realice pruebas si los cables no están bien conectados. Los resultados podrían generar lecturas intermitentes en pantalla. Para garantizar una buena conexión, presione los cables firmemente en el conector de entrada hasta el final. CORRECTO INCORRECTO PRUEBAS EN PUNTOS DE MEDICIÓN CON CLASIFICACIÓN...
  • Page 26 ESPAÑOL INSTRUCCIONES DE OPERACIÓN CORRIENTE CA (MENOS DE 600A) La corriente CA se mide presionando el gatillo de la pinza para que la pinza se abra y se la pueda colocar alrededor del cable que conduce la corriente. Al medir, se debe tener cuidado de cerrar bien la pinza soltando el gatillo por completo, y de que el...
  • Page 27 INSTRUCCIONES DE OPERACIÓN VOLTAJE CA/CD (MENOS DE 1000 V) 1. Inserte el cable de prueba ROJO en el conector VΩ y el cable de prueba NEGRO en el conector COM , y gire la perilla selectora de función a la posición de voltaje CA/CD V .

  • Page 28: Medición De Resistencia

    ESPAÑOL INSTRUCCIONES DE OPERACIÓN CONTINUIDAD 1. Inserte el cable de prueba ROJO en el conector VΩ y el cable de prueba NEGRO en el conector COM , y gire la perilla selectora de función a la posición de continuidad/resistencia/prueba de diodo ...

  • Page 29: Prueba De Diodo

    INSTRUCCIONES DE OPERACIÓN PRUEBA DE DIODO 1. Inserte el cable de prueba ROJO en el conector VΩ y el cable de prueba NEGRO en el conector COM , y gire la perilla selectora de función a la posición de continuidad/resistencia/prueba de diodo NOTA: La función predeterminada del multímetro en este modo es la prueba de continuidad.
  • Page 30 ESPAÑOL INSTRUCCIONES DE OPERACIÓN 1. Desconecte la energía del circuito. 2. Mida la capacitancia conectando los cables de prueba al capacitor. El multímetro seleccionará automáticamente un rango para mostrar la medición en el rango más adecuado. Cable negro Cable rojo TEMPERATURA 1.

  • Page 31: Mantenimiento

    MANTENIMIENTO REEMPLAZO DE LAS BATERÍAS Cuando aparece el indicador en la pantalla LCD, se deben reemplazar las baterías. 1. Retire el tornillo de la tapa del compartimento de baterías. 2. Reemplace las 2 baterías AAA (observe la polaridad correcta). 3. Vuelva a colocar la puerta del compartimento de baterías y apriete el tornillo firmemente.

  • Page 32: Servicio Al Cliente

    No arroje el equipo ni sus accesorios a la basura. Los elementos se deben desechar correctamente de acuerdo con las regulaciones locales. Para obtener más información, consulte www.epa.gov o www.erecycle.org. SERVICIO AL CLIENTE KLEIN TOOLS, INC. 450 Bond Street Lincolnshire, IL 60069 1-877-775-5346 customerservice@kleintools.com...

  • Page 33: Manuel D'utilisation

    FRANÇAIS CL700 MANUEL D’UTILISATION Multimètre numérique à pince et à échelle automatique 600 A c.a. Technologie de mesure réelle de RMS (valeur efficace) -14° – 1000°F (-26° – 538°C) • APPAREIL DE MESURE DE LA TENSION SANS CONTACT • FAIBLE IMPÉDANCE • MAINTIEN DES DONNÉES ET CONSERVATION DE L'ÉCHELLE...

  • Page 34: Caractéristiques Générales

    FRANÇAIS CARACTÉRISTIQUES GÉNÉRALES Le CL700 de Klein Tools est un multimètre numérique à pince à valeur efficace vraie (TRMS) et à échelle automatique mesurant le courant c.a. à l'aide d'une pince, la tension c.a./c.c., la résistance, la continuité, la fréquence et la capacité et testant les diodes à l'aide de fils d'essai et la température à...

  • Page 35: Spécifications Électriques

    SPÉCIFICATIONS ÉLECTRIQUES Fonction Plage Résolution Précision (50/60 Hz) 6,000 V 1 mV ±(1,5 % + 5 chiffres) 60,00 V 10 mV Tension c.a. ±(1,2 % + 5 chiffres) (V c.a.) 600,0 V 100 mV 1000 V 1 V ±(1,5 % + 5 chiffres) 600 mV 0,1 mV ±(1,0 % + 8 chiffres) 6,000 V 1 mV Tension c.c. 60,00 V 10 mV ±(1,0 % + 3 chiffres) (V c.c.) 600,0 V 100 mV...
  • Page 36 FRANÇAIS SPÉCIFICATIONS ÉLECTRIQUES FRÉQUENCE (ÉCHELLE AUTOMATIQUE) 9,999 Hz 0,001 Hz 99,99 Hz 0,01 Hz 999,9 Hz 0,1 Hz ±(1,0 % + 5 chiffres) 9,999 kHz 1 Hz 99,99 kHz 10 Hz 500,00 kHz 100 Hz Sensibilité : > 8 V RMS (valeur efficace) Courant d’entrée maximal : 600 V c.c. ou 600 V c.a. RMS CYCLE DE SERVICE 1 % à 99,9 % 0,1 % ±(1,2 % + 2 chiffres) Durée de l’impulsion : 0,1 à...
  • Page 37 AVERTISSEMENTS • Utilisez uniquement des fils d’essai conformes à la norme CAT IV. • Assurez-vous que les fils d’essai sont bien installés et évitez de toucher les contacts métalliques des sondes lors de la mesure. • N'ouvrez pas le multimètre pour remplacer les piles lorsque les sondes sont connectées. •...

  • Page 38: Caractéristiques Détaillées

    FRANÇAIS CARACTÉRISTIQUES DÉTAILLÉES REMARQUE : Ce multimètre ne contient aucune pièce réparable par l'utilisateur. 1. Affichage ACL à 6000 lectures 8. Bouton MAX/MIN 2. Commutateur de sélection 9. Bouton SEL (Sélection) de fonctions 3. Pince 10. Gâchette de pince (appuyer pour ouvrir la pince) 4.
  • Page 39 BOUTONS DE FONCTION MARCHE/ARRÊT Pour allumer le multimètre, tournez le commutateur de sélection de fonctions du réglage OFF (Arrêt) à tout autre réglage de mesure. Pour éteindre le multimètre, tournez le commutateur de sélection de fonctions au réglage OFF (Arrêt). Par défaut, l’appareil s’éteint automatiquement après 30 minutes d’inactivité.

  • Page 40: Boutons De Fonction

    FRANÇAIS BOUTONS DE FONCTION MAX/MIN Lorsque le bouton MAX/MIN est enfoncé, le multimètre mémorise la lecture maximale et la lecture minimale, ainsi que la différence entre ces deux valeurs, tandis que l’appareil continue à faire des lectures. 1. Lors de la mesure, appuyez sur le bouton MAX/MIN pour basculer entre la lecture maximale (MAX) et la lecture minimale (MIN).

  • Page 41: Instructions D'utilisation

    INSTRUCTIONS D’UTILISATION BRANCHEMENT DES FILS D’ESSAI N’effectuez pas de test si les fils d’essai ne sont pas installés correctement. Cela pourrait causer des lectures intermittentes. Pour assurer un raccordement approprié, enfoncez complètement les fils d’essai dans la prise d’entrée. CORRECT INCORRECT EFFECTUER DES TESTS DANS DES EMPLACEMENTS CAT III/CAT IV Assurez-vous que l’écran de protection des fils d’essai est enfoncé...
  • Page 42 FRANÇAIS INSTRUCTIONS D’UTILISATION COURANT C.A. (INFÉRIEUR À 600 A) Le courant c.a. est mesuré en appuyant sur la gâchette de la pince pour ouvrir la pince et en la plaçant autour d’un fil sous tension. Lors de la mesure, il faut veiller à ce que la pince soit complètement fermée et la gâchette complètement relâchée ;...
  • Page 43 INSTRUCTIONS D’UTILISATION COURANT C.A./C.C. (INFÉRIEUR À 1000 V) 1. Insérez le fil d’essai ROUGE dans la prise VΩ et le fil d’essai NOIR dans la prise COM , puis tournez le commutateur de sélection de fonctions pour sélectionner le réglage V  (tension c.a./c.c.). Le multimètre mesure la tension c.a. par défaut. Pour mesurer la tension c.c., appuyez sur le bouton SEL pour basculer entre le mode c.a.

  • Page 44: Mesures De Résistance

    FRANÇAIS INSTRUCTIONS D’UTILISATION CONTINUITÉ 1. Insérez le fil d’essai ROUGE dans la prise VΩ et le fil d’essai NOIR dans la prise COM , puis tournez le commutateur de sélection de fonctions pour sélectionner le réglage Continuité/ Résistance/Test de diode REMARQUE : Dans ce mode, le multimètre se met par défaut à Test de continuité.
  • Page 45 INSTRUCTIONS D’UTILISATION TEST DE DIODE 1. Insérez le fil d’essai ROUGE dans la prise VΩ et le fil d’essai NOIR dans la prise COM , puis tournez le commutateur de sélection de fonctions pour sélectionner le réglage Continuité/Résistance/Test de diode REMARQUE : Dans ce mode, le multimètre se met par défaut à Test de continuité.
  • Page 46 FRANÇAIS INSTRUCTIONS D’UTILISATION 1. Coupez l’alimentation du circuit. 2. Mesurez la capacité en connectant les fils d’essai de part et d’autre du condensateur. Le multimètre choisira l’échelle automatiquement pour afficher la mesure dans l’échelle la plus appropriée. Fil noir Fil rouge TEMPÉRATURE 1.

  • Page 47: Entretien

    ENTRETIEN REMPLACEMENT DES PILES Lorsque l’indicateur est affiché à l’écran ACL, il est nécessaire de remplacer les piles. 1. Retirez la vis de la porte du compartiment à piles. 2. Remplacez les 2 piles AAA (tenez compte de la polarité). 3. Replacez la porte du compartiment à piles et fixez-la solidement à...

  • Page 48: Garantie

    Ne pas mettre l’appareil et ses accessoires au rebut. Ces articles doivent être éliminés conformément aux règlements locaux. Pour de plus amples renseignements, consultez les sites www.epa.gov ou www.erecycle.org. SERVICE À LA CLIENTÈLE KLEIN TOOLS, INC. 450 Bond Street Lincolnshire, IL 60069 1-877-775-5346 customerservice@kleintools.com www.kleintools.com...
