- Page 1 2.4GHz Four-Channel Wireless Microphone System 2.4GHz四通道无线麦克风系统 Blink500 ProX B8 User Manual 用户手册...
- Page 2 Please read this manual carefully before using and strictly operate and store it in accordance with the instructions. Please save the manual for your future reference. If you need further assistance than the user manual, please consult your retailer for help or email us: info@saramonic.com Cautions 1. DO NOT remove the housing yourself.
- Page 3 * The Blink500 ProX B8 operates on the 2.4GHz spectrum and automatically hops to free channels to avoid static noise and audio dropouts. * The Blink500 ProX 4RX receiver can work with Blink500 ProX TX, Blink500 ProX...
-
Page 4: Product Structure

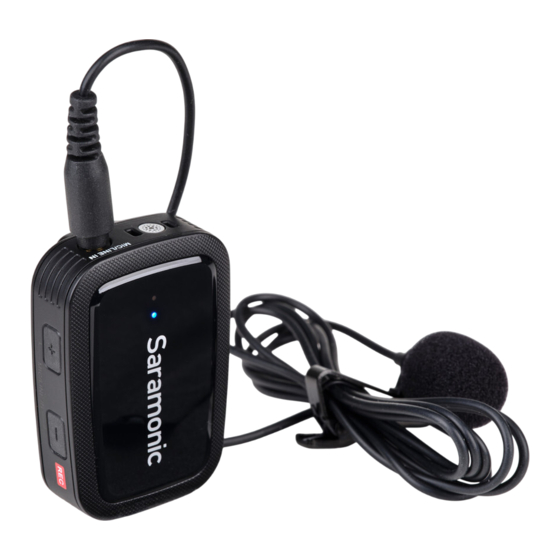

Product Structure Wireless Transmitter Blink500 ProX TXR-WP ① ⑥ ② ③ ④ ⑦ ⑤ ⑧ ⑨ ① Built-in Microphone The capsule is fabricated with a wind-resistant diaphragm, which can minimize unwanted wind noise and handling noise, etc. ② Mic/ Line Input Jack It can be connected to the 3.5mm lavalier microphones, and other 3.5mm microphones or line-in devices. - Page 5 Paired successfully or Fully charged Static blue Low battery Blinking red Charging Static red Lights up yellow Line input mode Maximum gain Blinking blue 3 times quickly Noise cancellation enabled Static green ⑤ +/- Button • Press “+” or “-” button to adjust the mic gain from 0 to 6 level. •...
- Page 6 ⑧ Charging Contacts ⑨ USB-C Port Used for charging. Can also be used to read recording files and check remaining memory after connecting to a smartphone or computer. Wireless Receiver Blink500 ProX 4RX ④ ① ⑤ ② ⑥ ③ ⑦ ⑧...
- Page 7 ④ 3.5mm Headphones Output Connect headphones for audio monitoring. ⑤ Power/Mute Button • Press and hold the button for 2 seconds to power the receiver on or off • After the transmitter and receiver are paired, press the button to select the mic gain or the headphone volume to adjust.
- Page 8 Charging Case Blink500 ProX BOXMAX ② ① ③ ① Charging Contacts Place the transmitter(s) and receiver in the charging case until it magnetically snaps into place. ② USB-C Charging Port (DC 5V) ③ Charging Indicators Indicator Status Low battery Charging Full charged Transmitter/ Receiver is being charged...
- Page 9 ⑥ Audio input level meter Receiver’s Screen Displays the audio input level. Overview ⑦ Transmitter's mic gain ① ④ ⑤ ② ④ ③ On the Home screen, press the 4RX's power button to select the gain of the transmitter A1, A2, B1, or B2, and ⑤...
- Page 10 Language Setting Backlight Setting English or 简体中文 (Chinese) are Set backlight to always on or on for available. Default is “English”. 10s/ 30s/ 60s. Default is “ON”. Mute Key Setting Track Number Setting Enable or disable mute key button The track number can be set 2 or 4. function.
-
Page 11: How To Use
How to Use successfully paired. ⑥ Transmitter and 4RX will be 1. Press and hold the power buttons successfully paired within for 2 seconds to turn on the receiver 10seconds. Audio input level meter and the transmitter(s). on 4RX's home screen will show the volume of the transmitter. - Page 12 Pairing Order 1. If there was a need to use four transmitters at the same time, they would be divided into Channel Group A and Channel Group B in groups of two transmitters. 2. After the receiver enters the pairing mode, it will pair with the transmitters in the order of Channel Group A1, A2, B1, and B2.
- Page 13 3.5mm TRS→TRS 3.5mm TRS→TRRS Note: The above connection is an example of a Saramonic SR-Q6 recorder and a SR-C2020 adapter cable.
-
Page 14: Troubleshooting
Troubleshooting If you encounter problems when using the unit, please refer to the following checklist before contacting technical support. If the problem cannot be solved, please contact the dealer's after-sales service department. • If there is no sound from the unit or no sound when connected to an external device ①... - Page 15 • Failed to load files when the transmitter is connected to the computer Check that the transmitter has onboard recording enabled. The recording files are failed to read when the onboard recording is on. • Failed to charge the transmitter(s) or receiver via the charging case ①...
-
Page 16: Specifications
Specifications Blink500 ProX TXR-WP Transmitter Transmission Type 2.4GHz Digital Frequency Modulation Digital Modulation Polar Pattern Omnidirectional Antenna Built-in Antenna Up to 280m (Measured in open environment Operating Range without obstacles and interference.) RF Output Power <10mW Frequency Response 20Hz-20kHz Sensitivity -37dB Signal-to-Noise Ratio >... - Page 17 Blink500 ProX 4RX Receiver Display OLED Transmission Type 2.4GHz Digital Frequency Modulation Digital Modulation Antenna Built-in Antenna Up to 280m (Measured in open environment Operating Range without obstacles and interference.) RF Output Power <10mW Frequency Response 20Hz-20kHz Signal-to-Noise Ratio > 80dB Distortion ≤0.1% Delay...
- Page 18 Blink500 ProX BOXMAX Charging Case Power Requirements Powered by USB-C Port (DC 5V) Battery Capacity 4500mAh Case’s Charging Time Approx. 3 hours Charge Cycle Times for 1 Times Microphones Weight 343.5g Dimensions 224mm×90mm×38mm Operating Temperature 0°C to 50°C Storage Temperature -10°C to 50°C...
- Page 19 声明 请在使用前仔细阅读本手册，并严格按照说明进行操作和存储。请妥善保存好说明书以 供将来参考。如果用户手册不能帮助您解决某些问题，请向零售商寻求帮助或给我们发 送电子邮件：info@saramonic.com。 注意事项 1. 请勿擅自拆开机壳； 2. 请勿将本机靠近热源，如散热器、聚光灯或其他产生热量的设备； 3. 电池不可自行更换； 4. 请使用柔软的干布清洁本设备； 5. 在使用和储存时，请注意防尘和防潮; 6. 为获得最佳拾音效果，请勿将手放在麦克风咪头上。 特点 Blink500 ProX TXR-WP发射器 • 无线传输距离达280米（无障碍） • 自研高性能降噪算法，且支持48kHz/24bit高清音频格式 • 20-20,000Hz频响范围，高品质还原真实声音 • 内置8GB储存芯片，最高支持板载录音时长约为14小时 • 发射器Type-C口支持连接电脑/手机等读取录音文件 • 11小时单次超长续航（板载录音功能开启后约为6.5小时） • 内置防风膜片，支持裸机三级运动防风 • IP65级外壳防尘防水设计 Blink500 ProX 4RX接收器...
- Page 20 概述 枫笛Blink500 ProX B8套件是一款四通道无线麦克风系统，支持对四个声音源同时进行 录制。接收器支持四通道同步独立输出，提供了强大的后期音频处理空间。发射器不仅 具有高性能降噪功能，从容应对嘈杂的录音环境，还支持板载录音，可以对录音文件实时 存档。 使用方式多样，除内置麦克风外，发射器也可外接3.5mm领夹麦/线性输入设备使用。接 收器具有3.5mm TRS双线性输出孔，自由连接相机、混音器、智能手机、平板或电脑等多 设备。配套充电盒让其便于出行携带。 该套件能够满足需要多个声音源的活动需求，适用于多人表演、会议、演讲、播客、 Vlog拍摄、街头采访等场景。此外，发射器支持裸机防水防风，让您无忧雨天拍摄、运动 拍摄、户外收音等情况。 * Blink500 ProX B8所使用的是抗干扰2.4GHz频段，遇到干扰情况下能自动跳转频道避 免噪音产生以及音频失真。 * Blink500 ProX 4RX接收器可搭配同系列Blink500 ProX TX、Blink500 ProX TXQ、Blink500 ProX TXL、Blink500 ProX TXR、和Blink500 ProX TXR-WP发射器使用。...
- Page 21 产品结构 Blink500 ProX TXR-WP无线发射器 ① ⑥ ② ③ ④ ⑦ ⑤ ⑧ ⑨ ① 内置麦克风 内含防风膜片，有效减少风噪声、触摸杂音等。 ② 麦克风/线性输入 连接3.5mm领夹麦或其他3.5mm麦克风/线性输入设备。 ③ 录音指示灯 闪灯方式 产品状态 红灯闪烁 静音状态 板载录音开启 红灯常亮 注：• 静音和板载录音同时开启时，将优先展示静音状态。 • 开启静音模式并不会影响板载录音功能。 ④ 状态指示灯 产品状态 闪灯方式 蓝灯慢闪 未联机 蓝灯快闪 对码中 蓝灯常亮 联机成功/充满电...
- Page 22 充电中 红灯常亮 线性输入模式 黄灯亮起 最大增益 蓝灯快闪3次 降噪开启 绿灯常亮 ⑤ +/-键 • 短按+/-按键增加或减少麦克风增益（共7档）。 • 同时长按+键和-键2秒即可切换麦克风输入/线性输入，当切换到线性输入时，状态指 示灯亮起黄灯。 • 长按-键2秒可开启/关闭板载录音功能。 注： • 在48kHz/24bit采样率下，内存支持最大存储14小时录音时长； • 录音满30分钟后将自动分割文件，便于快速查找想要的录音片段。 • 录音文件默认命名格式为“REC-001.WAV”，最高支持999个录音文件。 ⑥ 电源键 功能 操作 开/关机 长按按键2秒 静音开启/关闭 短按按键 进入对码状态 关机状态下长按按键5秒 降噪开启/关闭 双击按键 ⑦ 背夹 ⑧ 充电触点 ⑨...
- Page 23 Blink500 ProX 4RX无线接收器 ④ ① ⑤ ② ⑥ ③ ⑦ ⑧ ① LINE OUT 线性输出孔 2 个 LINE OUT 插孔，用于使用随附输出线将 Blink500 ProX 4RX 连接至手机、平板 电脑、相机、录音笔或混音器等设备。 ② OLED 显示屏 详情参考“接收器屏幕介绍”。 ③ +/-键 • 在主界面上，短按+/-键可增减耳机监听音量和麦克风增益，+ 键复用为SET键(设置 键)，长按+键则进入菜单界面。 • 在菜单界面上，短按+/-键可调整各参数值或功能，+ 键复用为SET键(设置键)，长按 +键则进入选项或保存设定，长按-键返回到主界面。 ④ 3.5mm 耳机插孔 接入耳机进行音频监听。...
- Page 24 ⑥ 背夹 ⑦ 充电触点 ⑧ Type-C 充电口（直流电 5V） Blink500 ProX BOXMAX充电盒 ② ① ③ ① 充电触点 将发射器/接收器放入充电盒中，直至其触点固定到位。 ② Type-C充电口（直流电5V） ③ 电量指示灯 指示灯 状态 低电量 充电中 充满电 盒内产品充电中...
- Page 25 接收器屏幕介绍 菜单介绍 ① ④ ⑤ ② ④ ③ ⑤ ⑦ ⑥ ④ 输出音量设置 ⑤ 输出音量调节范围（0~8），默认 ⑦ 设置为“5”。 ⑥ ⑤ ⑦ ⑥ 主菜单界面 如果超过 20 秒不操作，显示屏会自动跳 转回主菜单界面。 ① 接收器输出模式 音频输出模式设置 单声道 立体声 输出模式可以设置为单声道或立体声。 ② 耳机监听音量 在单声道模式下，音频将混合到左右两 在主界面上，短按 +/- 键可调节耳机输 边通道。在立体声模式下，两个发射器 出音量大小。 的音频将分离到左右两通道输出。默认...
- Page 26 确认恢复出厂设置后，Blink500 声音模式设置 ProX 4RX 的相关参数将被恢复到 声音模式可以设置为原声和人声增强。在 默认出厂值。 原声模式下，本机将采取高保真拾音；在 人声增强模式下，本机将减少低频并突出 人声。 操作指南 1. 长按电源键2秒，将发射器和接收器开 机。 2. 对码。 对码设置 发射器和接收器出厂前已配对成功。因 与发射器配对 , 具体操作请参考“操作指 此，产品开机之后会自动联机。若发射 南”。 器和接收器断开，请进行如下配对操作： ① 接收器开机状态下，长按接收器+键进 入菜单界面。 ② 短按+或-键将接收器屏幕切换至“对 码设置”菜单。 语言设置 English/ 简体中文可供选择，默认设置为 ③ 长按+键选定“对码设置”菜单。 “English”。 ④ 短按+或-键切换至“是”，然后长按 +键确认，接收器进入对码状态，RF信 号强度指示呈闪烁状态。 ⑤...
- Page 27 接收器对码成功后再对下一个发射器 进行对码操作。 M/S 声道输出模式 ⑥ 发射器和接收器将在10秒内完成配对。 1. 在单声道音频输出模式下，接收器连接 配对成功后，接收器主页的实时输入电 双头3.5mm TRS转单头TRS/TRRS音 平指示会显示发射器的音量状态。 频线时，A1/A2/B1/B2组发射器的音频 将被混合输出。 3. 使用随附的双头 3.5mm TRS 转TRS 2. 在立体声音频输出模式下，无论是二轨 音频转接线将接收器连接至相机、录 音频输出还是四轨音频输出，A1/ B1组 音笔或混音器等设备。或者使用随附 发射器的音频将输出到左声道，A2/ B2 的双头 3.5mm TRS 转TRRS 音频转接 组发射器的音频将输出到右声道。 线将接收器连接至手机、平板电脑等移 动设备。 注：接收器 OUT1 孔输出 A1/A2 组发射器 的音频，OUT2 孔输出...
- Page 28 3.5mm TRS→TRS 3.5mm TRS→TRRS 注：以上连接是以 Saramonic SR-Q6 录音机和 SR-C2020 音频转接线举例。...
- Page 29 故障排除 在使用本机的过程中出现任何问题，请参照以下内容加以解决。如果此手册仍然无法解 决您遇到的问题，请与我们当地的经销商售后服务部联系。 • 本机无声音 ① 检查产品是否连接正常以及转接线是否有松动。 ② 检查增益、音量是否被调至最低。 ③ 检查发射器、接收器是否开启了静音模式。 ④ 检查发射器是否输入模式不对应。 ⑤ 若某个输出孔无声音，检查接收器是否切换成了立体声模式，并验证另一个输出孔是 否有声音。 • 本机声音过小或过大甚至破音 ① 通过调节增益/音量，找到最适合当前环境录制的档位，提高录制效果。 ② 若录音环境较为嘈杂，可开启发射器的降噪模式，提高录制效果。 • 监听时有不干净的电流声或异常噪音等 请检查本机附近是否有干扰源；若本机更换使用位置后还是有噪音，请联系客服咨 询。 • 产品的使用距离受限且声音频繁断续 查看发射器、接收器之间是否有干扰源，将产品更换使用位置再次确认，若声音还是 频繁断续，请联系客服咨询。 • 接收器无法多路音轨输出 ① 检查是否连接了正确的音频线，详情请查看上述“操作指南”。 ② 检查接收器音轨设置与所用音频线是否对应。若需要四轨输出，在接收器菜单中，音 轨数应设置为4轨，音频输出模式应设置为立体声；且通过双头转四头音频线进行连 接。 ③ 若连接仍然异常，请联系客服咨询。 •...
- Page 30 • 充电盒开盖时无法激活产品自动开机 请先关盖，等待10秒后再重新开盖。若仍然无法激活产品自动开机，请联系客服咨 询。 包装清单 Blink500 ProX TXR-WP发射器 ×4 Blink500 ProX 4RX接收器 ×1 Blink500 ProX BOXMAX充电盒 ×1 内置麦克风防风毛套 ×4 领夹麦克风 ×4 USB-A转Type-C充电线 × 1 双头3.5mm TRS转3.5mm TRS相机音频线 ×1 双头3.5mm TRS转3.5mm TRRS手机音频线 ×1 双头3.5mm TRS转四头XLR音频线（SR-C2020） ×1 收纳袋 ×1...
- Page 31 参数 Blink500 ProX TXR-WP发射器 传输方式 2.4GHz数字频段 信号调制 数字调制 极性模式 全向型 天线 内置天线 操作范围（无障碍） 最远至280米（在无障碍无干扰空旷环境测得） 射频输出功率 ＜10mW 频率响应 20Hz-20kHz 灵敏度 -37dB 信噪比 ＞80dB 失真 ≤0.1% 延时 9.7ms 内置麦克风 音频输入 3.5mm 外接麦克风/线路设备输入 供电方式 内置锂电池供电/ 充电盒触点充电/ Type-C充电口（直流电 5V） 电池容量 400mAh 约6.5小时（板载录音开启） 续航时长 约11小时（板载录音关闭） 约2小时...
- Page 32 Blink500 ProX 4RX接收器 显示屏 OLED 传输方式 2.4GHz数字频段 信号调制 数字调制 天线 内置天线 操作范围（无障碍） 最远至280米（在无障碍无干扰空旷环境测得） 射频输出功率 ＜10mW 频率响应 20Hz-20kHz 信噪比 ＞80dB 失真 ≤0.1% 延时 9.7ms 音频输出电平 -5dBu~-66dBu@-40dBu in 音频输出通道 双通道/ 四通道 音频输出模式 单声道/ 立体声 音频输出接口 3.5 mm TRS线性输出孔 监听接口 3.5mm TRS耳机监听孔 供电方式 内置锂电池供电/ 充电盒触点充电/ Type-C充电口（直流电...
- Page 33 Blink500 ProX BOXMAX充电盒 供电方式 Type-C充电口 电池容量 4500mAh 充电盒充电时长 约3小时 给麦克风循环充电次数 1次 重量 343.5g 尺寸 224mm×90mm×38mm 工作温度 0°C to 50°C 贮存温度 –10°C to 50°C...
- Page 34 For better recording experience, the application Saramonic is recommended. 为获得更好的录制体验，推荐使用枫笛 Saramonic 自主研发应用软件 。 Saramonic Scan the QR code and follow us！ 扫描微信⼆维码关注枫笛公众号! Shenzhen Jiayz Photo Industrial., Ltd 深圳市长丰影像器材有限公司 A16 Building, Intelligent Terminal Industrial Park of Silicon Valley Power, Guanlan, Longhua District, Shenzhen, China 深圳市龙华区观澜街道大富工业区硅谷动力智能终端产业园A16栋...
