- Page 1 Ultracompact 2.4GHz Dual-Channel Wireless Microphone System 2.4GHz 迷你双通道无线麦克风系统 Blink900 User Manual 用户手册...
-
Page 2: General Introduction

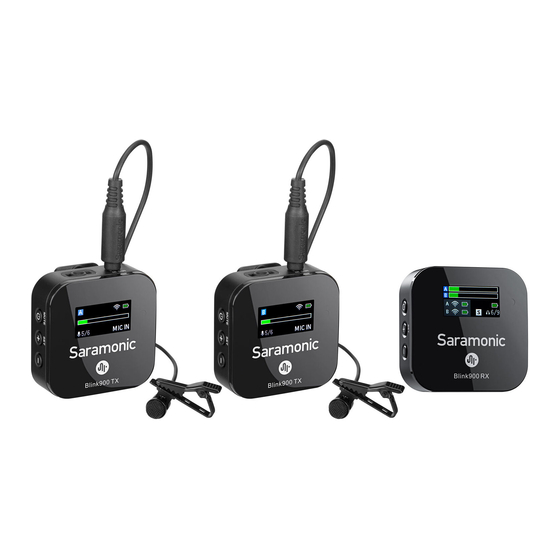

General Introduction Saramonic Blink900 is an incredibly lightweight, ultracompact and easy-to- use wireless microphone system for up to 2 people. The microphone delivers exceptional, broadcast-quality sound to DSLR, mirrorless and video cameras, smartphones, tablets, computers, etc. -
Page 3: Product Structure
Product Structure ① Power/Mute button Blink900 TX: clip-on transmitter Mode Operation with built-in microphone Power ON/ Press and hold for 2 seconds Mute ON/OFF Short press ⑥ ⑦ ② +/SET button Operation Function On home screen, short press to adjust mic gain. - Page 4 For more details, please refer to “LCD Display Operation Guide”. ⑤ USB-C charging port ⑥ Output jack ⑧ Connect the Blink900 RX to a smartphone, tablet, camera, recorder or mixer with the supplied output cables. ⑦ 3.5mm headphone output Connect headphones for audio ⑨...
- Page 5 LCD Display Operation Blink900 B2BOX: portable charging case Guide Wireless Transmitter Blink900 TX ⑤ ③ ① ② ① ④ ④ ⑤ ⑥ ② Home screen If no operation is performed within 20 ③ seconds on menu screens, the display will automatically return to home ①...
- Page 6 ⑤ Mic gain & mute indicator Mute OFF Mute ON ⑥ Input mode The input mode can be set to Mic in or Line in. Low Cut Setting Turn the input low-cut filter on/off and select the cut off frequency: 160Hz, 120Hz or 80Hz.
- Page 7 10/30/60 seconds. operation, please refer to “Operation Default is “On”. Guide”. Brightness Setting Version of the Blink900 TX You can set the brightness to “Auto” or manually select a value within the range of 1-10. Default is “7”. Wireless Receiver Blink900 Language Setting English and Chinese are available.
- Page 8 Home screen Menu screen If no operation is performed within 20 seconds on menu screens, the display will automatically return to home screen. ① Channel icon Indicates channel A/B is successfully paired. Indicates channel A/B is unpaired. off / off Indicates channel A/ B is turned off.
- Page 9 Select “Yes?” to pair the receiver with the transmitter. For details of operation, please refer to “Operation Guide”. Brightness Setting You can set the brightness to “Auto” or manually select a value within the Version of the Blink900 RX range of 1-10. Default is “7”.
- Page 10 Operation Guide 1. Long press the power button to turn on the transmitter and the receiver. 2. Pairing Before leaving factory, the system is pre-paired. Therefore, the connection will be established once they are ④ Transmitter and receiver will be powered on.
-
Page 11: Charging Guide
Charging Guide Please recharge the device when 3.5mm TRS to USB-C Output cable: battery is low. for Android phones, tablets or other USB-C devices. 1. Charge the transmitter/receiver ① Use the charging case to charge the transmitter/receiver. 4. You are ready to record. Place the transmitter and the receiver Note: into the charging case to start... -
Page 12: Packing List
1× Blink900 RX Receiver 1× Blink900 RX Receiver 1× Blink900 TX Transmitter 2× Blink900 TX Transmitter 2× USB-C Charging Cable 1× Blink900 B2BOX Charging Case 1× DK3G Lavalier Microphone 1× USB-C Charging Cable 1× Mic Clip for Lavalier Microphone 2× DK3G Lavalier Microphone 1×... -
Page 13: Specification
Specification Blink900 TX Mic Capsule 4mm Built-in Capsule Polar Pattern Omnidirectional Transmission Type 2.4GHz Digital Frequency Operating Range (without obstacle) Up to 200m Frequency Response 20Hz-20kHz Maximum SPL 100 dB SPL (1kHz @ 1m) dBu > 80dB Sampling Rate 48kHz... - Page 14 Blink900 RX Transmission Type 2.4GHz Digital Frequency Operating Range (without obstacle) Up to 200m Frequency Response 20Hz-20kHz Maximum SPL 100 dB SPL (1kHz @ 1m) dBu ＞ 80dB Sampling Rate 48kHz Bit Rate 24bit Distortion ≤0.1% 3.5mm Headphone Jack Audio Output Connector 3.5mm TRS Line Out Jack...
- Page 15 声明 请在使用前仔细阅读本手册，并严格按照说明进行操作和存储。请保存以供将来参考。 如果用户手册不能帮助您解决某些问题，请向零售商寻求帮助或给我们发送电子邮件： info@saramonic.com。 概述 枫笛 Blink900 是一款轻巧便携、操作简单的双通道无线麦克风系统，提供出色的广播 级音质，适用于单反、无反相机、摄像机、手机、平板、电脑等设备，是内容创作、 Vlog 拍摄、移动新闻等应用场景的理想选择。 特点 · 2.4GHz 无线传输技术 · 兼容相机、移动设备等 · 背夹式发射器，内置全向型麦克风 · 双通道接收器，带 3.5mm 输出孔 · 高分辨率 LCD 显示屏，操作简单 · 自动亮度调节、自动增益控制功能 · 低切滤波器（160Hz/120Hz/80Hz） · 3.5mm 实时监听耳机孔 · 内置可充电电池，续航时间长达 6 小时 · 单声道和立体声模式自由切换...
- Page 16 ① 电源键 / 静音键 产品结构 功能 操作 Blink900 TX: 背夹式发射器 （带内置麦克风） 开机 / 关机 长按按键 2 秒 静音模式 / 取消 短按按键 静音 ⑦ ⑥ ② +/SET 键 功能 操作 在主界面上，短按 + 键 调节麦克风增益； 在菜单界面上，短按 + ④ 键调整各参数值或功能。 在主界面上，长按设置键 进入菜单界面； 在菜单界面，长按设置键...
- Page 17 ① 电源键 Blink900 RX: 背夹式接收器 （可安装至相机热靴座） 长按电源键 2 秒，可开启 / 关闭接收 器。 ② +/SET 键 ⑥ ⑦ 功能 操作 在主界面上，短按 + 键增 大音量； 在菜单界面上，短按 + 键 调整各参数值或功能。 ④ 在主界面上，长按设置键 进入菜单界面； 在菜单界面，长按设置键 进入选定界面，再次长按 保存设定 ③ - 键 在主界面上，短按 - 键减小音量； 在菜单界面上，短按 - 键调整各参数...
- Page 18 Blink900 B2BOX: 便携式充 LCD 屏幕操作指南 电盒 无线发射器 Blink900 TX ③ ① ② ⑤ ④ ⑤ ⑥ ① 主界面 ④ 若超过 20 秒不操作，显示屏会自动跳转 ② 回主界面上。 ① 通道指示 ③ 显示发射器所处通道 ① 充电触点 ② 配对状态、信号强度指示 ② 电量检测键 按下此键，电量指示灯亮起，显示充 信号最强（配对成功） 电盒当前电量。 ③ 电量指示灯 信号最弱（配对成功）...
- Page 19 菜单界面 自动增益设置 打开 / 关闭自动增益功能。 若打开此功能， 麦克风增益设置 麦克风增益将自动随信号强度进行调整。 调节麦克风增益 （0~6） ， 默认设置为 “5” 。 默认设置为“关闭”。 （即使在电源关闭后，该参数设定仍然 保留。） 静音按键功能设置 开启或关闭静音按键功能。 输入模式设置 开启：短按静音键可将麦克风静音 / 取消 静音； 输入模式可设置为麦克风输入或线路输 关闭：静音键功能关闭，短按按钮不会 入。 使麦克风静音。 麦克风输入模式：可接入 3.5mm 领夹麦 默认设置为“开启”。 克风或其他 3.5mm TRS 麦克风； 线路输入模式：可接入线路输入设备。 默认设置为“麦克风输入”。 背光时间设置 背光灯时间可设置为常亮、10 秒、30 秒、 或...
- Page 20 无线接收器 Blink900 RX 亮度设置 可将亮度设置为“自动”或在 1-10 范围 内手动设置亮度。 默认设置为“7” ② ③ ④ ⑤ ⑥ ① ⑦ 语言设置 English/ 简体中文可供选择，默认设置为 主界面 “English”。 若超过 20 秒不操作，显示屏会自动跳转 回主界面上。 ① 通道开关图示 表示 A/B 通道已连接。 表示 A/B 通道未连接。 off / off 表示 A/B 通道已关闭。 ② 实时输入电平指示...
- Page 21 菜单界面 背光时间设置 背光灯时间可设置为常亮、10 秒、30 秒、 或 60 秒，默认设置为“常亮”。 通道设置 开启 / 关闭通道 A/B。 默认设置： 亮度设置 通道 A: 开启 通道 B：关闭 可将亮度设置为“自动”或在 1-10 范围 内手动设置亮度。 默认设置为“7”。 输出音量设置 音量调节范围为 0-9，默认设置为“6”。 （即使在电源关闭后，该参数设定仍然 语言设置 保留。） English/ 简体中文可供选择，默认设置为 “English”。 输出模式设置 输出模式可以设置为单声道或立体声。 恢复默认设置 设置为单声道模式时，音频将混合到左 右两边。设置为立体声模式时，两个发 射器的音频输出将左右分开。默认设置 为“单声道”。...
- Page 22 发射器 对码 ② 长按 SET 键进入菜单。 选择“是？”将接收器与发射器配对。 ③ 选择是，长按 SET 键确认。 具体操作请参考“操作指南”。 接收器 Blink900 RX 版本号 发射器 操作指南 ④发射器和接收器将在 10 秒内完成配对。 1. 长按电源键，将发射器、接收器开机。 3. 使用随附的转接线将接收器连接至手 2. 配对 机、相机或其他兼容设备。 发射器和接收器出厂前已配对成功。因 此，产品开机之后会自动联机。 若无成功连接，请进行如下配对操作： ①长按 + 键进入菜单界面，然后使用 - 键在发射器和接收器上选择 “对码” 菜单。 3.5mm TRS 转 TRS 输出线：适用于相机、...
- Page 23 充电指南 若电池进入低电量状态，请及时进行充 电 : 1. 发射器 / 接收器充电指示 ① 使用充电盒给发射器 / 接收器充电 将发射器和接收器放入充电盒即可开始 充电。 3.5mm TRS 转 TRRS 输出线：适用于手 机、平板或其他带 3.5mm TRRS 插孔的 设备。 3.5mm TRS 转 Lightning 输出线：适用 于 iOS 设备。 3.5mm TRS 转 USB-C 输出线：适用于 安卓手机、平板或其他 USB-C 设备。 注意：发射器...
- Page 24 包装清单 Blink900 B1 1× Blink900 RX 接收器 1× Blink900 TX 发射器 2× USB-C 充电线 1× DK3G 领夹麦 1× 领夹麦克风夹子 1× 领夹麦防风海绵 1× 内置麦克风防风毛套 1× 3.5mm TRS 转 TRS 输出线 1× 3.5mm TRS 转 TRRS 输出线 1× 3.5mm TRS 转 Lightning 输出线...
- Page 25 参数 Blink900 TX 拾音器 内置 4mm 咪头 极性模式 全向型 传输方式 2.4GHz 数字频段 操作距离（无障碍） 最远至 200 米 频率响应 20Hz-20kHz 最大声压级 100 dB SPL (1kHz @ 1m) dBu 信噪比 >80dB 采样率 48kHz 比特率 24bit 失真 ≤ 0.1% 音频输入接口 3.5mm TRS 麦克风 / 线路输入...
- Page 26 Blink900 RX 传输方式 2.4GHz 数字频段 操作距离（无障碍） 最远至 200 米 频率响应 20Hz-20kHz 最大声压级 100 dB SPL (1kHz @ 1m) dBu 信噪比 >80dB 采样率 48kHz 比特率 24bit 失真 ≤ 0.1% 3.5mm 耳机插孔 音频输出接口 3.5mm TRS 线路输出孔 供电方式 内置 450mAh 电池 内置电池续航时间 6 小时（一拖二状态下）...
- Page 28 For better recording experience, the application SmartRecorder is recommended. 为获得更好的录制体验，推荐使用枫笛 Saramonic 自主研发应用软件 SmartRecorder。 Scan the QR code and follow us！ 扫描微信关注枫笛公众号！ Shenzhen Jiayz Photo Industrial., Ltd 深圳市长丰影像器材有限公司 A16 Building, Intelligent Terminal Industrial Park of Silicon Valley Power, Guanlan, Longhua District, Shenzhen, China 深圳市龙华区观澜街道大富工业区硅谷动力智能终端产业园A16栋 info@saramonic.com www.saramonic.com 400-613-1096...
