VLT® Frequency Converters, 90–400 kW
설치 지침서
1
2
3
4
5

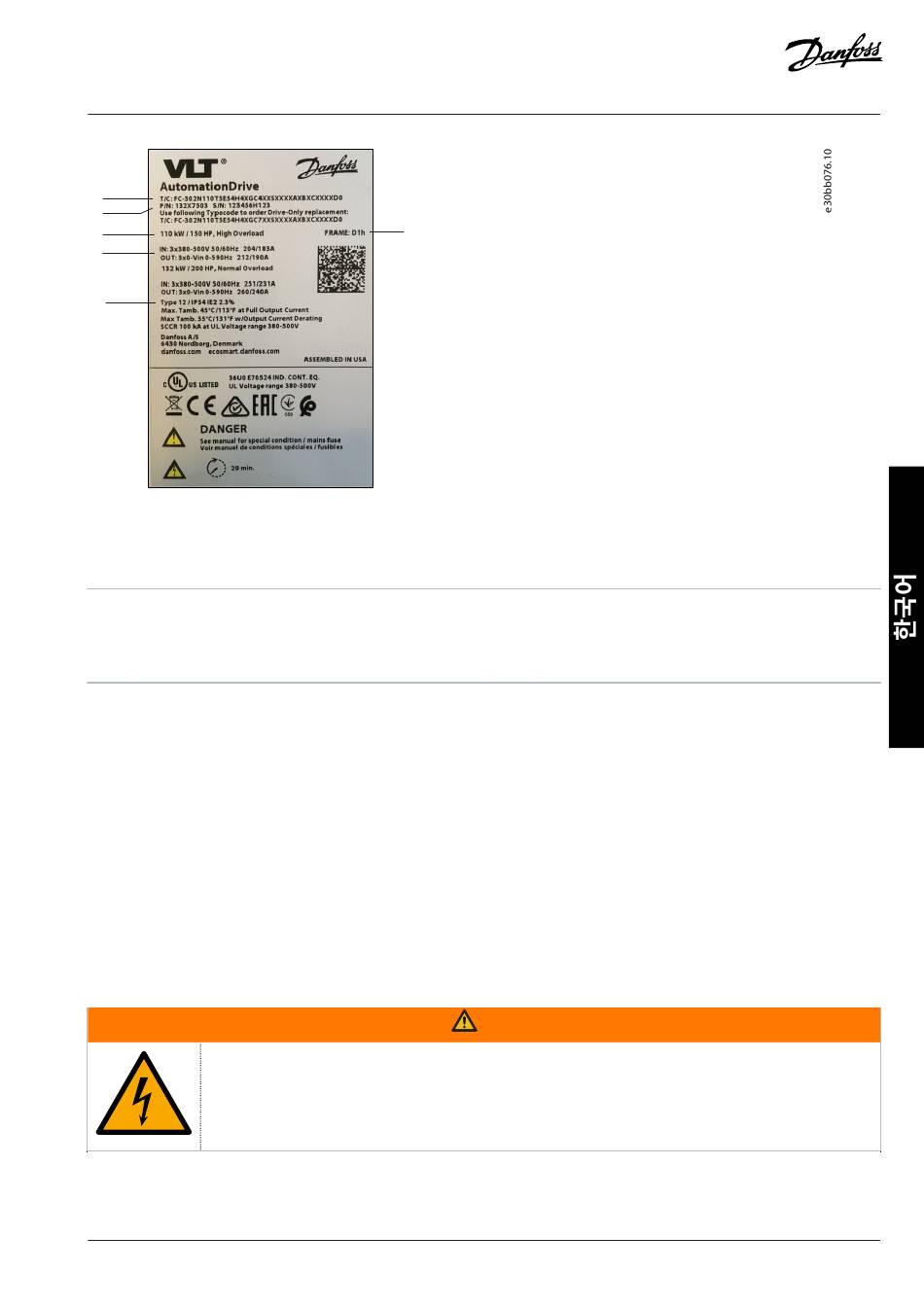

그림 1 제품 라벨의 예
유형 코드
1
정격 용량
3
외함 보호 등급
5
EMC 적합 설치
1.6
자세한 정보는 운전 또는 설계 지침서를 참조하십시오
모터 출력금속 도관의 비차폐 케이블 허용 가능 제동 장치 DC 및 제어 배선에는 차폐 케이블을 사용합니다

모터 제동 장치 및 DC 케이블을 가능한 한 짧게 하여 전체 시스템의 간섭 수준을 낮추어야 합니다 주전원 입력 모터 케이블 및 제어 케

이블 간에 200mm79인치의 최소 공간을 제공합니다
금속 마운팅 플레이트와 적절한 EMC 본딩 클램프를 사용하여 전류를 드라이브로 다시 돌려보냅니다 마운팅 플레이트에서 외함의 금속

프레임까지 높은 전기적 접촉을 얻기 위해 마운팅 나사로 고정시켜야 합니다
차폐 연결 지점에 전압 전위차가 있는 경우 낮은 임피던스 등화 와이어를 차폐 케이블과 병렬로 연결합니다

릴레이 제어 케이블 신호 인터페이스 필드버스 또는 제동 장치를 사용하는 경우 차폐선의 양쪽 끝을 외함에 연결합니다 접지 경로에

임피던스가 높거나 소음이 심하거나 전류가 흐르고 있을 때는 접지 전류 루프를 피하기 위해 한쪽 끝의 차폐선 연결을 차단합니다
드라이브 설치
1.7
감전 위험
덮개가 없는 모터 주전원 또는 직류 연결 플러그 또는 단자를 만지면 사망 또는 중상으로 이어질 수 있습니다
모터 주전원 및 직류 연결부에 대한 모든 플러그 및 단자 보호 덮개는 IP20 보호 등급을 제공하기 위해 IP20

외함 내에 설치해야 합니다 플러그와 단자 덮개가 설치되지 않은 경우 보호 등급은 IP00으로 간주됩니다
Danfoss A/S © 2024.06
6
제픔 번호 및 일련 번호
2
입력/출력 전압, 주파수 및 전류
4
외함 사이즈
6
경고
