VLT® Frequency Converters, 90–400 kW
Guía de instalación
1.4

Herramientas necesarias

Elemento de elevación

Metro

Taladro con diferentes brocas

Destornilladores (Torx, Phillips, ranurados)

Llave de tubo con adaptadores de 7–17 mm

Extensiones de llaves

Punzón y/o alicates para chapa metálica

Engastador de cables

Verificación del envío y del contenido
1.5
Compruebe que los elementos suministrados y la información de la etiqueta del producto coincidan con el pedido. La etiqueta del
producto se encuentra en la parte externa del convertidor.
1
2
3
4
5

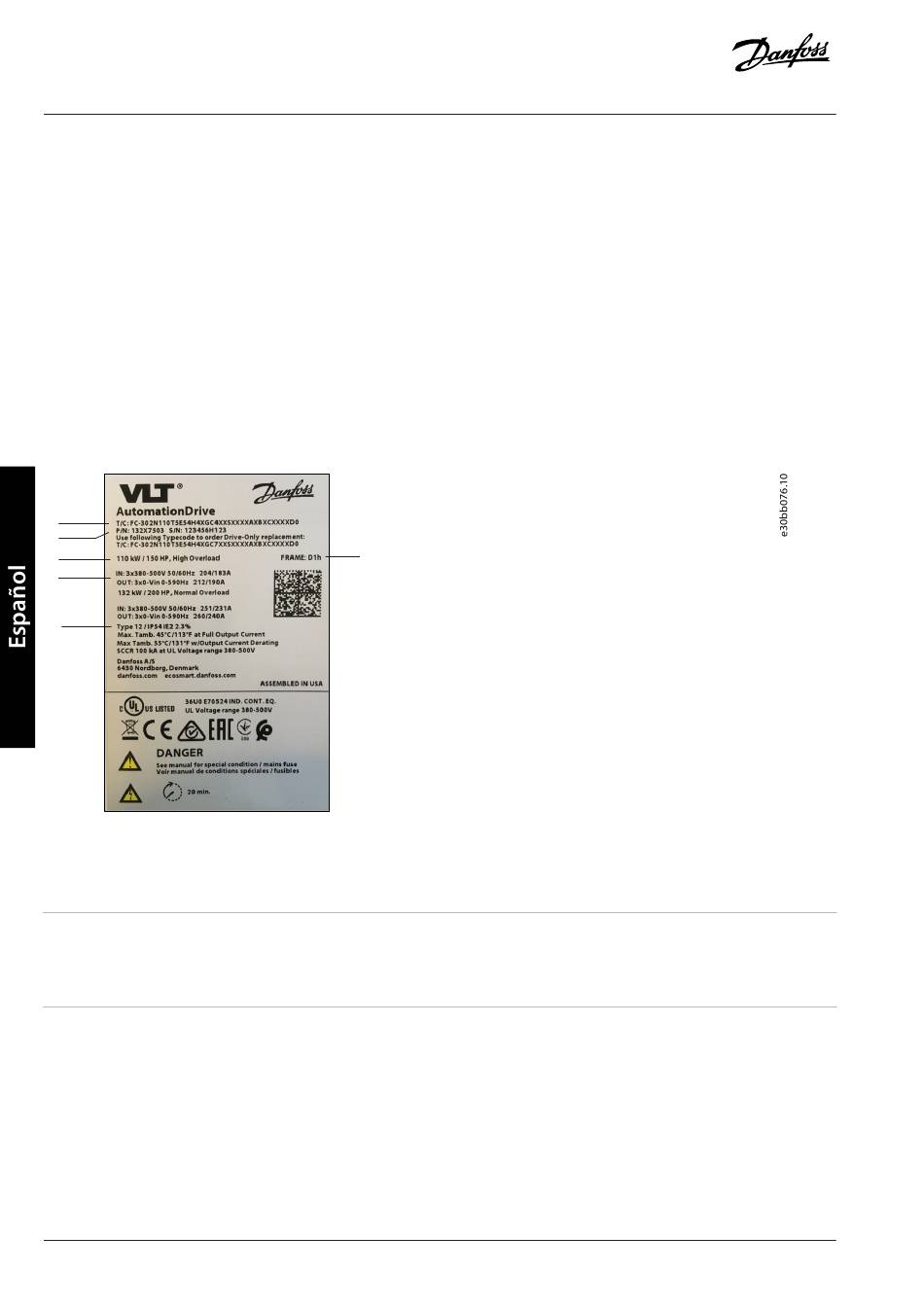

Figura 1: Ejemplo de una etiqueta de producto
1 Código tipo
3
Potencia nominal
5 Grado de protección de las protecciones
Instalación conforme a EMC
1.6
Si desea más información, consulte la guía de funcionamiento o la guía de diseño.
Utilice cables apantallados para la salida del motor (se aceptan cables no apantallados en conductos de metal), el freno, la CC y el

cableado de control.
Asegúrese de que los cables del motor, el freno y la DC sean lo más cortos posible para reducir el nivel de interferencias de todo el

sistema. Deje un espacio libre mínimo de 200 mm (7,9 in) entre los cables de entrada de alimentación, del motor y de control.
48
| Danfoss A/S © 2024.06
6
2 Referencia y número de serie
4
Corriente, frecuencia y tensión de entrada/salida
6 Tamaño del alojamiento
Instalación
AN41701949085201-000201 / 130R1260
