Summary of Contents for Bresser 7003900

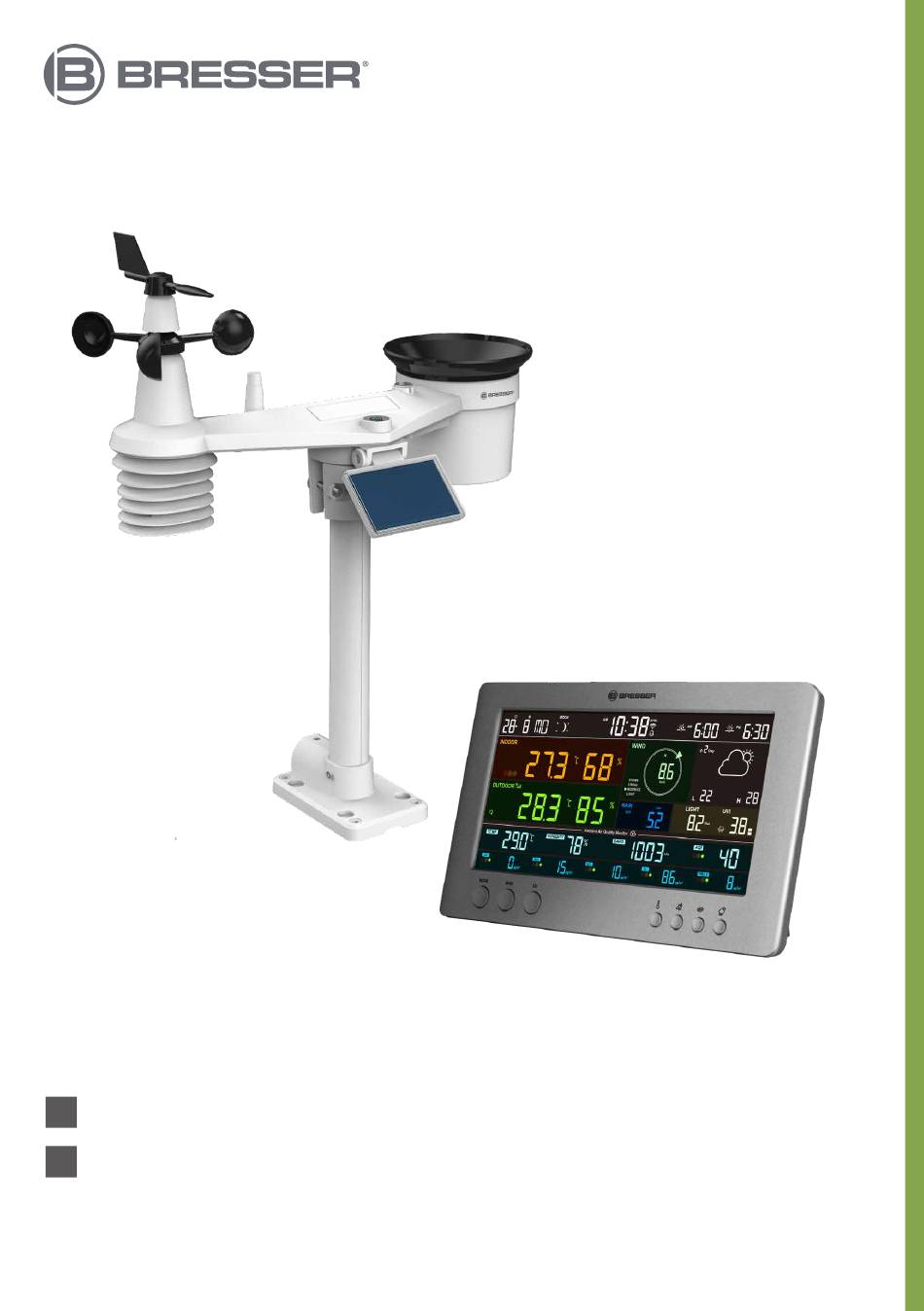

- Page 1 Tuya 7-in-1 WLAN Wetter Center Art. No. 7003900 Bedienungsanleitung Instruction Manual...
- Page 2 Web al seguente link (codice QR Code) per conoscere le versioni disponibili. Посетите наш сайт, отсканировав QR-код, или перейдите ссылке, чтобы больше узнать об этом товаре или скачать руководство по эксплуатации на другом языке. www.bresser.de/P7003900 GARANTIE · WARRANTY · GARANTÍA · GARANZIA www.bresser.de/warranty_terms...
-
Page 3: Table Of Contents
INHALT 1. GÜLTIGKEITSHINWEIS ............4 2. -
Page 4: Über Dieses Benutzerhandbuch
Sie sich immer an die in dieser Dokumentation beschriebenen Anweisungen. Auf dieses Symbol folgt ein Benutzertipp. GÜLTIGKEITSHINWEIS Diese Dokumentation ist gültig für die Produkte mit den nachfolgend aufgeführten Artikelnum- mern: 7003900 Anleitungsversion: 0724 Bezeichnung dieser Anleitung: Manual_7003900_Tuya-7-in-1_de-en_BRESSER_v072024a Informationen bei Serviceanfragen stets angeben. ALLGEMEINE INFORMATIONEN Zu dieser Bedienungsanleitung Diese Bedienungsanleitung ist als Teil des Gerätes zu betrachten. -
Page 5: Vorsichtsmassnahmen Und Warnungen
Verwenden Sie nur die empfohlenen Batterien. Ersetzen Sie schwache oder verbrauchte Batterien immer durch einen komplett neuen Satz Batterien mit voller Kapazität. Verwenden Sie keine Batterien unterschiedlicher Marken, Typen oder unterschiedlich hoher Kapazität. Entfernen Sie die Batterien aus dem Gerät, wenn es längere Zeit nicht benutzt wird. VORSICHTSMASSNAHMEN UND WARNUNGEN - Es wird dringend empfohlen, das Benutzerhandbuch zu lesen und aufzubewahren. -
Page 6: Einleitung
- Halten Sie neue und gebrauchte Batterien von Kindern fern. - Wenn sich das Batteriefach nicht sicher schließen lässt, verwenden Sie das Produkt nicht mehr und halten Sie es von Kindern fern. - Wenn Sie glauben, dass Batterien verschluckt worden sein könnten oder sich in irgendeinem Körperteil befinden, suchen Sie sofort einen Arzt auf. -
Page 7: Schnellstart
5.1.1 MONTAGE-KIT 1. Ständer für 2. Montageklemme 3. Kunststoffpfahl Pfahlmontage 4. Schrauben x 5. Sechskantmuttern 6. Flachscheiben 7. schraube (Y) fixieren. 8. Sechskantmuttern 9. Gummipads x 4 SCHNELLSTART Die folgende Schnellstartanleitung bietet die notwendigen Schritte zur Installation und Bedienung der Wetterstation und zum Hochladen ins Internet sowie Verweise auf die entsprechenden Abschnitte. -
Page 8: Erste Schritte
5. Haushaltsgeräte wie Kühlschrank, Beleuchtung, Dimmer können elektromagnetische Störungen (EMI) verursachen, während Hochfrequenzstörungen (RFI) von Geräten, die im gleichen Frequenzbereich arbeiten, zu intermittierenden Signalen führen können. Wählen Sie einen Standort, der mindestens 1-2 Meter von diesen Störquellen entfernt ist, um einen optimalen Empfang zu gewährleisten. ERSTE SCHRITTE 7-IN-1-FUNKSENSOR 12. -
Page 9: Batterien Einlegen
7.1.2 AUFFANGTRICHTER DES REGENMESSERS EINSETZEN Setzen Sie den Auffangtrichter des Regenmessers ein und drehen Sie ihn im Uhrzeigersinn, um ihn am Sensor zu befestigen. Schritt 2 Schritt 1 Sperrnuten 7.1.3 BATTERIEN EINLEGEN Schrauben Sie die Batteriefachabdeckung an der Unterseite des Geräts auf. Setzen Sie die 3 AA-Batterien (nicht wiederaufladbar) entsprechend der angegebenen +/- Polarität ein. - Page 10 Schritt 1: Lösen Sie die Schraube leicht, bis sich das Zahnrad auf der gegenüberliegenden Seite aus der Sperrposition gelöst hat. Schritt 2: Schraube nach innen drücken, bis die Zahnräder auf der gegenüberliegenden Seite aus der Verriegelungsposition heraus sind. Schritt 3: Den vertikalen Winkel des Solarmoduls (0°, 15°, 30°, 45°, 60°) entsprechend der geografischen Breite Ihres Standorts einstellen.
- Page 11 MONTAGE DER KUNSTSTOFFHALTERUNG 1. Befestigen Sie die Kunststoffstange mit dem Montagesockel, der Montageklemme, den Unterlegscheiben, Schrauben und Muttern an einen festen Mast. Folgende 1a, 1b, 1c Sequenzen befolgen: 1a. Den Kunststoffpfahl in das Loch des 1c. Montageständer und Montageständers einführen und dann mit Schraube Klemme zusammen an einem und Mutter sichern.
- Page 12 HINWEIS: - Jedes Metallobjekt kann Blitzeinschläge anziehen, auch der Befestigungsmast Ihres Multisensors. Installieren Sie das Sensor-Array niemals an stürmischen Tagen. - Wenn Sie ein Sensor-Array an einem Haus oder Gebäude installieren möchten, konsultieren Sie einen lizenzierten Elektroingenieur, um eine ordnungsgemäße Erdung sicherzustellen. Direkte Blitzeinschläge auf einen Metallpfahl können Ihr Zuhause beschädigen oder zerstören.
-
Page 13: Synchronisieren Sie Den/Die Zusätzlichen Funksensor(En) (Optional)
SYNCHRONISIEREN SIE DEN/DIE ZUSÄTZLICHEN FUNKSENSOR(EN) (OPTIONAL) Die Basisstation kann 4 verschiedene Luftqualitätssensoren und bis zu 3 drahtlose Thermo-Hygro-Sensoren unterstützen. Bitte wenden Sie sich an Ihren Händler vor Ort, um Einzelheiten zu den unterschiedlichen Sensoren zu erfahren. Einige dieser Sensoren sind mehrkanalig. Stellen Sie vor dem Einlegen der Batterien die Kanalnummer ein, falls sich der Kanalschiebeschalter auf der Rückseite der Sensoren (im Batteriefach) befindet. -
Page 14: Empfehlung Für Eine Optimale Drahtlose Übertragung
7.2.2 OPTIONALE THERMO-HYGRO-SENSOREN NR. DER SENSO- MODELL BESCHREIBUNG BILD RUNTERSTÜTZUNG 7009971 Thermo-Hygrosensor 7009972 Bodenfeuchte- und Bis zu 3 Sensoren Temperatursensor 7009973 Poolsensor EMPFEHLUNG FÜR EINE OPTIMALE DRAHTLOSE ÜBERTRAGUNG Effektive drahtlose Kommunikation ist anfällig für Störgeräusche in der Umgebung sowie für Entfernung und Hindernisse zwischen dem Sensortransmitter und der Konsole. -
Page 15: Inbetriebnahme Der Basisstation
Die folgende Tabelle zeigt eine typische Signalstärke-Reduktion, jedes Mal, wenn das Signal diese Baumaterialien durchquert. MATERIALIEN SIGNALSTÄRKEREDUKTION Glas (unbehandelt) 10 ~ 20% Holz 10 ~ 30% Gipskarton / Trockenbau 20 ~ 40% Ziegel 30 ~ 50% Folienisolierung 60 ~ 70% Betonwand 80 ~ 90% Aluminiumverkleidung... -
Page 16: Einrichten Der Basisstation
7.4.2 EINRICHTEN DER BASISSTATION 1. Nach dem Einschalten der Basisstation werden alle Segmente des LCD-Displays angezeigt. 2. Die Basisstation wechselt automatisch in den AP-Modus und den Sensor- Synchronisationsmodus. Blinkend: Die Basisstation befindet sich derzeit im Access Point (AP)-Modus Blinkt: Versucht, eine Verbindung zum Router herzustellen Stabil:... -
Page 17: Datenbereinigung
DATENBEREINIGUNG Während der Installation des drahtlosen 7-in-1-Sensors werden die Sensoren wahrscheinlich ausgelöst, was zu fehlerhaften Niederschlags- und Windmessungen führt. Nach der Installation kann der Benutzer alle fehlerhaften Daten aus der Basisstation löschen. Drücken Sie einfach einmal die Taste [ RESET ], um die Basisstation neu zu starten. VERBINDUNG ZUR SMART LIFE-APP KONTO-EINRICHTUNG Die Basisstation arbeitet mit der Smart Life App für Android- und iOS-Smartphones. - Page 18 Schritt 4: Schritt 5: Schritt 6: Bestätigen Sie, dass sich Ihr Gerät Tippen Sie im Popup-Fenster auf Hier wird Ihr Gerät automatisch im "AP-Modus" befindet und tippen das Symbol "Schnell blinken", um erkannt und registriert. Sie auf "Bestätigen Sie, dass die den automatischen Scan zu starten.
-
Page 19: Übersicht Über Den Geräte-Startbildschirm
ÜBERSICHT ÜBER DEN GERÄTE-STARTBILDSCHIRM Der Homescreen des Geräts kann die CH-Werte der optionalen Sensoren OUTDOOR, IN- DOOR, Luftqualität und Thermohygro anzeigen. Sie können auch auf das Symbol oben und unten tippen, um auf andere Funktionen zuzugreifen. 1. Zurück Symbol für zurück zur vorherigen Seite. 2. -
Page 20: Max / Min-Datensätze Anzeigen
MAX / MIN-DATENSÄTZE ANZEIGEN Tippen Sie auf das Symbol MAX / MIN, um die Seite mit den Max-/Min-Datensätzen aufzurufen. VERLAUFSDIAGRAMM ANZEIGEN Tippen Sie auf das Symbol für das VERLAUFSDIAGRAMM, um die Seite für das Verlaufsdiagramm aufzurufen. Diagrammtyp Daten herunterladen auswählen Wählen Sie den Zeitraum Verlaufsdiagramm... -
Page 21: Die Einheit Für Die Datenanzeige Einstellen
DIE EINHEIT FÜR DIE DATENANZEIGE EINSTELLEN Tippen Sie auf das Setup-Symbol und dann auf die entsprechenden Einheiten, um die Werte auf diesem Gerät einzustellen. Einheit für Temperatur Windgeschwindigkeitseinheit Einheit für barometrischen Druck Niederschlag / Maßeinheit Lichtintensitätseinheit AUTOMATISIERUNG MIT ANDEREN GERÄTEN ÜBER SMART LIFE 7-in-1 Funksensor Smart-Steckdosen Smart-Schaltgeräte... -
Page 22: Iot-Anwendungen
IOT-ANWENDUNGEN Über die Smart Life App können Sie die Auslösebedingungen für Luftqualität, Temperatur und Luftfeuchtigkeit erstellen, um andere Smart Life kompatible Geräte automatisch zu steuern. Schritt 3: Schritt 1: Schritt 2: Tippen Sie auf eine der unten ste- Tippen Sie auf dem Startbildschirm auf das Tippen Sie auf das Symbol "... -
Page 23: Funktionen Und Bedienung Der Basisstation
FUNKTIONEN UND BEDIENUNG DER BASISSTATION STATIONSANZEIGE Sobald Ihre Station mit einem 7-in-1-Sensor gekoppelt und mit Tuya verbunden ist, kann der Konsolenbildschirm die vollständigen Wetterdaten wie auf dem dargestellten Bild anzeigen. 1. Zeitkalender, Mondphase & Sonnenaufgang/Sonnenuntergang 2. Innen- / optionale Luftqualitätssensoren 3. -
Page 24: Einstellungen Der Basisstation
EINSTELLUNGEN DER BASISSTATION 9.4.1 EINSTELLUNGSMODUS Im Einstellungsmodus können Sie die Uhrzeit, das Datum, die Maßeinheit und andere Funktionen einstellen. Halten Sie die [ SET ]-Taste 2 Sekunden lang gedrückt, um in den Zeiteinstellmodus zu gelan- gen. Drücken Sie im Einstellungsmodus [SET], um zum nächsten Einstellungsschritt zu gelan- gen. - Page 25 9.4.2 WECKZEITEINSTELLUNG 1. Halten Sie die [ ALARM ]-Taste im normalen Zeitmodus 2 Sekunden lang gedrückt, bis die Alarmstundenziffer blinkt, um in den Einstellmodus für die Alarmzeit zu gelangen. 2. Drücken Sie die [ + ]-Taste oder [ - ]-Taste, um den Wert zu ändern. Für eine Schnellverstellung die Taste gedrückt halten.
-
Page 26: Alarm / Snooze
Schritt zum Aktivieren: 1. Drücken Sie im Normalmodus die [ ALARM ]-Taste, um die Weckzeit anzuzeigen. 2. Drücken Sie die Taste [ SET ], um diese Warnung zu aktivieren oder zu deaktivieren, und wird im Innenbereich angezeigt. 3. Warten Sie 5 Sekunden und gehen Sie zurück in den Normalmodus. HINWEIS: Die Warnfunktion gilt nicht für Kohlenmonoxid (CO). -
Page 27: Anzeige Der Messwerte Von Innenraum- Und Optionalen Sensoren
ANZEIGE DER MESSWERTE VON INNENRAUM- UND OPTIONALEN SENSOREN 9.7.1 ÜBERBLICK 1. Aktuelle optionale Sensorsignalanzeige zur Anzeige der Signalempfangsstärke 2. Aktuelle optionale Sensorbatteriestandsanzeige 3. AQI-Indikator-Symbol 4. VOC-Level 5. Luftschadstoff Warnsymbol 6. Symbol für den Durchlauf 7. Schadstoff Level Anzeige 8. Schadstofftyp der optionalen Sensoren 9. -
Page 28: Anzeige Der Aussentemperatur, Der Optionalen Thermo-Hygro-Kanäle
[MODE] PM10- - PM10-Konzentration Konzentration - WBGT-Stufenanzeige Bemerkung: Verfügbar in Verbindung mit optionalem Sensor PM2.5/10. [MODE] PM10 AQI - PM10 AQI - WBGT-Stufenanzeige Bemerkung: Verfügbar in Verbindung mit optionalem Sensor PM2.5/10. [MODE] HCHO / VOC - HCHO-Konzentration - WBGT-Stufenanzeige - VOC-Level Bemerkung: Verfügbar in Verbindung mit HCHO / VOC optionalem Sensor. - Page 29 GEFÜHLTE TEMPERATUR (FEELS LIKE) Die gefühlte Temperatur beschreibt, wie sich die Außentemperatur anfühlen wird. Es ist eine kollektive Mischung aus Windchill-Faktor (18°C oder darunter) und dem Hitzeindex (26°C oder darüber). Bei Temperaturen im Bereich zwischen 18,1°C und 25,9°C, bei denen sowohl Wind als auch Luftfeuchtigkeit weniger bedeutend sind, zeigt das Gerät die tatsächlich gemessene Außentemperatur als gefühlte Temperatur an.
-
Page 30: Wind
9.8.2 BEDIENUNG AUSSENTEMPERATURINDEX ANZEIGEN Drücken Sie die [ INDEX ] Taste, um zwischen gefühlter Temperatur, Wärmeindex, Windchill und Taupunkt zu wechseln. ANZEIGE DER MESSWERTE DES AUSSENSENSORS UND DER OPTIONALEN THERMO-HYGRO-SENSOREN CH1~3 Diese Basisstation kann die Messwerte des Außenbereichs und der optionalen Thermo- Hygro-Sensoren CH1~3 anzeigen. -
Page 31: Regen
6 ~ 11 km/h Wind auf ungeschützter Haut 4 ~ 7 mph Leichte Brise spürbar. Blätter rascheln. Windfahnen 4 ~ 6 Knoten beginnen sich zu bewegen. 1,6 ~ 3,3 m/s 12 ~ 19 km/h 8 ~ 12 mph Blätter und kleine Zweige bewegen Schwache Brise sich ständig, Fahnen wehen leicht 7 ~ 10 Knoten... -
Page 32: Lichtintensität, Uv-Index Und Expositionsniveau
9.10.2 ANZEIGEMODUS FÜR NIEDERSCHLAG [ RAIN ] Drücken Sie die -Taste, um zwischen folgenden Auswahlmöglichkeiten zu wech- seln: - DAY - Gesamtniederschlag seit Mitternacht (Standard) - WEEK - Gesamtniederschlag der aktuellen Woche - MONTH - Gesamtniederschlag des aktuellen Monats - TOTAL - die Gesamtregenmenge seit dem letzten Zurücksetzen - RATE - Aktuelle Niederschlagsrate (basierend auf 10 Minuten Niederschlagsdaten) DEFINITION DER REGENRATE... -
Page 33: Anzeige Der Aktuellen Wetterlage Und Der Luftschadstoffkonzentration An Ihrem Standort
HINWEIS: - Die Sonnenbrandzeit bezieht sich auf den normalen Hauttyp und dient nur als Anhaltspunkt für die UV-Stärke. Generell gilt: Je dunkler die Haut ist, desto länger (oder mehr) braucht die Strahlung, um auf die Haut einzuwirken. - Die Lichtintensitätsfunktion dient der Sonnenlichterkennung. 9.12 ANZEIGE DER AKTUELLEN WETTERLAGE UND DER LUFTSCHADSTOFF- KONZENTRATION AN IHREM STANDORT Die Konsole zeigt die aktuelle Wetterlage und die 7 wichtigsten Luftschadstoffe in der Nähe... -
Page 34: Max/Min-Aufzeichnung
Icons für verschiedene Wetterbedingungen Sonnig Teilweise bewölkt Bewölkt / Neblig Bewölkt Teilweise bewölkt mit leichtem Regen Teilweise bewölkt Leichter Regen Starkregen Gewitterschauer Außergewöhnlicher mit starkem Regensturm Regen Gewitter Schneetreiben Schneeregen Starker Sandsturm Schneeregen 9.14 MAX/MIN-AUFZEICHNUNG Die Konsole kann die verschiedenen 24 Stunden MAX / MIN-Datensätze im Speichermodus anzeigen. -
Page 35: Kalibrierung
HINWEIS: - Das LCD zeigt auch das “ “ / “ “ Symbol an, wenn die Aufzeichnung(en) angezeigt werden. - Drücken Sie die Taste [ MEM ] und halten Sie sie 2 Sekunden lang gedrückt, um alle MAX / MIN- Aufzeichnungen zurückzusetzen. -
Page 36: Weitere Funktionen
[SET] CH3-Temperatur Drücken Sie die Taste [ + ] oder [ - ], um den Offsetwert anzupassen. [SET] CH3-Luftfeuchtigkeit Drücken Sie die Taste [ + ] oder [ - ], um den Offsetwert anzupassen. [SET] Wind Drücken Sie die Taste [ + ] oder [ - ], um den Offsetwert anzupassen. -
Page 37: Firmware Update
9.17.2 BATTERIEN WECHSELN UND VERBINDUNG MIT DEM SENSOR MANUELL HERSTELLEN Wenn Sie die Batterien des Funksensors wechseln, muss die Verbindung manuell aufgebaut werden. 1. Ersetzen Sie alle Batterien im Sensor durch neue. 2. Drücken Sie die [ SENSOR / WI-FI ]-Taste an der Basisstation, um den Sensor- Synchronisationsmodus aufzurufen. -
Page 38: Fehlersuche
9.17.5 WARTUNG DES DRAHTLOSEN 7-IN-1 MULTISENSORS DIE WINDFAHNE AUSTAUSCHEN REINIGUNG DES REGENMESSERS Schrauben Sie die Windfahne 1. Drehen Sie den Regensammler ab und nehmen Sie sie zum um 30° gegen den Uhrzeigersinn. Austausch heraus. 2. Nehmen Sie den Regensammler vorsichtig heraus. 3. - Page 39 Betriebstemperaturbereich -5˚C ~ 50˚C Luftfeuchtigkeitsbereich 10% ~ 90% RH - 1 drahtloser PM2.5 / PM10 Sensor - 1 drahtloser HCHO / VOC Sensor Unterstützte Sensoren - 1 drahtloser CO Sensor (optional) - 1 drahtloser CO-Sensor - Bis zu 3 drahtlose Thermo-Hygro-Sensoren RF-Frequenz 868 MHz (EU- oder UK-Version) (je nach Landesversion)
-
Page 40: 7-In-1-Funksensor
5,1 ~ 60 °C ± 0,4 °C (41,2 ~ 140 °F ± 0,7 °F) Genauigkeit -19,9 ~ 5 °C ± 1 °C (-3,8 ~ 41 °F ± 1,8 °F) -40 ~ -20 °C ± 1,5 °C (-40 ~ -4 °F ± 2,7 °F) Auflösung °C / °F (1 Dezimalstelle) AUSSENLUFTFEUCHTIGKEIT... -
Page 41: Eg-Konformitätserklärung
-40 ~ 60°C (-40 ~ 140°F) Betriebsluftfeuchtigkeits- RH 1% bis 99% (nicht kondensierend) bereich EG-KONFORMITÄTSERKLÄRUNG Die Bresser GmbH erklärt hiermit, dass der Funkanlagentyp mit der Artikelnummer 7003900 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EG-Konformitätserklärung ist unter folgender Internetadresse abrufbar: www. bresser.de/download/7003900/CE/7003900_CE.pdf, www.bresser.de/download/7003900/ CE/7003900_CE.pdf 12.1 ENTSORGUNG... - Page 42 TABLE OF CONTENT 1. VALIDITY NOTE ..............43 2.
-
Page 43: Validity Note
This symbol is followed by a user’s tip. VALIDITY NOTE This documentation is valid for the products with the following article numbers: 7003900 Manual version: 0724 Manual designation: Manual_7003900_Tuya-7-in-1_de-en_BRESSER_v072024a Always provide information when requesting service. -
Page 44: Precaution & Warning
PRECAUTION & WARNING - Keeping and reading the “User manual” is highly recommended. The manufacturer and supplier cannot accept any responsibility for any incorrect readings, export data lost and any consequences that occur should an inaccurate reading take place. - This instruction manual contains useful information on the proper use and care of this product. Please read this manual through to fully understand and enjoy its features, and keep it handy for future use. -
Page 45: Introduction
INTRODUCTION Thank you for selecting Tuya smart weather & air quality weather station. The console has built-in WI-FI module and through its smart system is compatible with Tuya IoT platform. You can view the IN / OUT temperature and humidity, wind, rain, UV and light intensity live data with the 6 major pollutant’s data and current weather condition of your local area on the console, it can also display the other optional wireless thermo-hygro and air quality sensor(s) to monitor your home’s comfort condition and air quality level. -
Page 46: Quick Start
5.1.1 MOUNTING KIT SET 1. Pole mounting stand 2. Mounting clamp 3. Plastic pole 4. screws x 5. Hex nuts 6. Flat washers 7. screw 8. Hex nut 9. Rubber pads QUICK START The following Quick Start Guide provides the necessary steps to install and operate the weather station, and upload to the internet, along with references to the pertinent sections. -
Page 47: Getting Started
GETTING STARTED WIRELESS 7-IN-1 SENSOR 12. [ RESET ] 1. Rain collector 7. Solar panel 2. Balance indicator 8. Radiation shield and 13. Mounting clamp thermo-hygro sensor 3. UVI / light sensor 14. Adjustable hinge of solar 9. Drain holes panel 4. -
Page 48: Install Batteries
7.1.2 INSTALL RAIN GAUGE FUNNEL Install the rain gauge funnel and rotate clockwise to lock the funnel to the sensor array Step 2 Lock Step 1 grooves 7.1.3 INSTALL BATTERIES Unscrew the battery door at bottom of unit. Insert the 3 AA batteries (non-rechargeable) according to the +/- polarity indicated. - Page 49 Step 1: Loosen the screw lightly until the gears on the opposite side separated from lock position. Step 2: Push the screw inward until the gears on the opposite side separated from lock position. Step 3: Adjust the vertical angle of the solar panel (0°, 15°, 30°, 45°, 60°) according to the latitude of your location.
- Page 50 PLASTIC MOUNTING INSTALLATION 1. Fasten the plastic pole onto your fix pole with mounting base, clamp, washers, screws and nuts. Following below 1a, 1b, 1c sequences: 1a. Insert the plastic pole into the hole of the 1c. Fasten the mounting stand mounting stand, and then secure it with the screw and clamp together onto a fix and nut.
- Page 51 NOTE: - Any metal object can attract lightning strikes, including your sensor-array mounting pole. Never install sensor-array in stormy days. - If you want to install a sensor-array on a house or building, consult a licensed electrical engineer to ensure proper grounding. Direct lightning impact on a metal pole can damage or destroy your home.
-
Page 52: Synchronizing Additional Sensor(S) (Optional)
SYNCHRONIZING ADDITIONAL SENSOR(S) (OPTIONAL) The console can support 4 different air quality sensors and up to 3 wireless thermo-hygro sensors. Please contact your local retailer for details of difference sensors. Some of these sensors are multi-channel. Before inserting the batteries, set the channel number if channel slide switch is located at back of sensors (inside battery compartment). -
Page 53: Recommendation For Best Wireless Communication
7.2.2 THERMO-HYGRO OPTIONAL SENSORS NO. OF SENSOR IMAGE MODEL DESCRIPTION SUPPORT 7009971 Thermo-Hygrometer sensor 7009972 Soil Moisture and Temperature Sensor Up to 3 sensors 7009973 Pool Sensor RECOMMENDATION FOR BEST WIRELESS COMMUNICATION Effective wireless communication is susceptible to noise interference in the environment, and distance and barriers between the sensor transmitter and the console. -
Page 54: Power Up The Console
The table below show a typical level of reduction in signal strength each time the signal passed through these building materials MATERIALS SIGNAL STRENGTH REDUCTION Glass (untreated) 10 ~ 20% Wood 10 ~ 30% Plasterboard / drywall 20 ~ 40% Brick 30 ~ 50% Foil insulation... -
Page 55: Setup The Console
7.4.2 SETUP THE CONSOLE 1. Once the console is power up, all the segments of the LCD will be shown. 2. The console will automatically enter AP mode and sensor synchronization mode automatically. Flashing: Console currently in Access Point (AP) mode Blinking: Trying to connect to... -
Page 56: Data Clearing
DATA CLEARING During installation of the wireless 7-in-1 sensor, the sensors were likely to be triggered, resulting in erroneous rainfall and wind measurements. After the installation, user may clear out all the erroneous data from the display console. Simply press the [ RESET ] key once to re-start the console. CONNECT TO SMART LIFE APP ACCOUNT REGISTRATION The console works with Smart Life APP for Android and iOS smart phone. - Page 57 Step 4: Step 5: Step 6: Confirm your device is in "AP mode" In the pop up window, tap the "Blink There will auto scan and register and tap "Confirm the indicator is quickly" icon to start auto scan. your device. blinking".
-
Page 58: Device Home Screen Overview
DEVICE HOME SCREEN OVERVIEW The device home screen can show the OUTDOOR, INDOOR, air quality and thermal hygro optional sensors’ CH readings, also you can tap the top and bottom’s icon to access other functions. 1. Back icon for back to previous page. 2. -
Page 59: To View Max / Min Records
TO VIEW MAX / MIN RECORDS Tap the SETUP icon, and then click the corresponding units to set upthe values on this device. TO VIEW HISTORY GRAPH Tap the HISTORY GRAPH icon to enter the history graph page. Select graph type Download data Select the period History graph... -
Page 60: To Set The Data Display Unit
TO SET THE DATA DISPLAY UNIT Tap the SETUP icon , and then click the corresponding units to set upthe values on this device. Temperature unit Wind speed unit Barometric pressure unit Rainfall / rate unit Light intensity unit AUTOMATION WITH OTHER DEVICE USING SMART LIFE 7-in-1 wireless sensor Smart Sockets Smart Switch Devices... -
Page 61: Iot Applications
IOT APPLICATIONS Through the Smart life APP, you can create the air quality, temperature and humidity trigger conditions to control other Smart Life compatible device(s) automatically. Step 1: Step 2: Step 3: Tap the " Scene" icon on Home Tap the " + " or "Create Scene" icon. Tap one of below tag to set different screen, and follow the instruction trigger condition. -
Page 62: Console Function And Operation
CONSOLE FUNCTION AND OPERATION CONSOLE DISPLAY Once your console paired with 7-in-1 sensor and connected to Tuya, the console screen can show the full weather data as below screen. 1. Time Calendar, moon phase & sunrise /sunset 2. Indoor / optional air quality sensor(s) readings 3. -
Page 63: Console Settings
CONSOLE SETTINGS 9.4.1 SETTING MODE The setting mode can set the time, date, unit of measure and other functions. Press and hold [ SET ] key for 2 seconds to enter the setting Mode. In setting mode, press [ SET ] key to proceed to the next setting step. Press [ + ] or [ - ] key to change the value. Press and hold the key for quick-adjust. - Page 64 9.4.3 VIEW AND ACTIVATE ALARM TIME / TEMPERATURE PRE-ALARM 1. In normal mode, press [ ALARM ] key to show the alarm time for 5 seconds. 2. When the alarm time displays, press [ ALARM ] key again to activate the alarm function. Or press [ ALARM ] key twice to activate the alarm with ice pre-alarm function.
-
Page 65: Wireless Sensor Signal Receiving
WIRELESS SENSOR SIGNAL RECEIVING 1. The console display signal strength for the wireless sensor(s), as per table below: Signal strength of wireless sensor(s) No signal Weak signal Good signal 2. If the signal has discontinued and does not recover within 15 minutes, the signal icon will disappear. -
Page 66: Operation
Type of pollutant of the High (Red) Normal (Yellow) Low (Green) optional sensors PM2.5 > 35 μg/m³ 13 ~ 35 μg/m³ < 13 μg/m³ PM10 > 154 μg/m³ 55 ~ 154 μg/m³ < 55 μg/m³ HCHO > 250ppb 26 ~ 250ppb <... -
Page 67: View The Outdoor, Optional Thermo-Hygro Channels And Outdoor
You can also press and hold [ MODE ] key with 2 seconds to show different mode with 4 seconds interval. During “Auto loop” mode, the icon will shown on the display. VIEW THE OUTDOOR, OPTIONAL THERMO-HYGRO CHANNELS AND OUT- DOOR TEMPERATURE INDEX 9.8.1 OVERVIEW 1. -
Page 68: Wind
WIND CHILL A combination of the wireless 7-in-1 sensor’s temperature and wind speed data determines the current wind chill factor. Wind chill number are always lower than the air temperature for wind values where the formula applied is valid (i.e. due to limitation of formula, actual air temperature higher than 10°C with wind speed below 9km/h may result in erroneous wind chill reading). - Page 69 BEAUFORT SCALE TABLE The Beaufort scale is an international scale of wind velocities ranging from 0 (calm) to 12 (Hurricane force). Beaufort Scale Description Wind Speed Land Condition < 1 km/h < 1 mph Calm Calm. Smoke rises vertically. < 1 knots <...
-
Page 70: Rain
9.10 RAIN 9.10.1 OVERVIEW 1. Period of rainfall and rain rate 2. Reading of rainfall or rain rate 3. Rain rate level 9.10.2 THE RAIN DISPLAY MODE [ RAIN ] Press key to toggle between: - DAY - the total rainfall from midnight (default) - WEEK - the total rainfall of the current week - MONTH - the total rainfall of the current calendar month - TOTAL - the total rainfall since the last reset... -
Page 71: View Current Weather Condition And Air Pollutants' Concentration
9.12 VIEW CURRENT WEATHER CONDITION AND AIR POLLUTANTS’ CONCEN- TRATION VALUE OF YOUR LOCATION The console indicates current weather condition and 7 major air pollutants’ concentration value of your location. Current Current air Current AQI Current temperature pressure humidity Carbon monoxide (CO) Sulfur dioxide (SO PM2.5 and PM10 concentration value... -
Page 72: Max / Min Records
Icons of different weather condition Sunny Partly cloudy Cloudy / Foggy Cloudy Partly cloudy with light rain Partly cloudy Light rain Heavy rain Thundery Extraordinary with heavy rain showers rainstorm Thundery Snowy Snowy rain Heavy Snowy Sandstorm rain 9.14 MAX / MIN RECORDS The console can show the different on screen reading’s past 24 hour MAX / MIN records in memory mode. -
Page 73: Calibration
9.15 CALIBRATION The console is able to calibrate the weather and pollutant readings of the sensor(s): 1. In normal mode, press and hold the [ CAL ] key for 2 seconds to enter the calibration adjust mode. 2. Press [ SET ] key to select different parameter. Step Parameter Setting procedure... -
Page 74: Other Functions
9.16 OTHER FUNCTIONS 9.16.1 BACK LIGHT The console back light brightness can be adjust by using the [ BACKLIGHT ] slide switch to select the appropriate brightness: - Slide to the [ HI ] position for the brighter back light. - Slide to the [ LO ] position for the dimmer back light. -
Page 75: Troubleshoot
- Firmware update process have potential risk, which cannot guarantee 100% success. If the update fail, please redo the above step to update again. - If firmware update fail, press and hold the [ + ] and [ - ] key at the same time with 10 seconds to back to original version, then redo the update procedure again. -
Page 76: Specifications
SPECIFICATIONS 11.1 CONSOLE GENERAL SPECIFICATION Dimensions (W x H x D) 240 x 140 x 21mm (9.4 x 5.5 x 0.8 in) Weight 450g (with batteries) Main power DC 5V, 1A adaptor Backup battery CR2032 Operating temperature range -5˚C ~ 50˚C Operating Humidity range 10~90% RH - 1 wireless PM2.5 / PM10 sensor... -
Page 77: Wireless 7-In-1 Sensor
Feels like display range -65 ~ 50°C Dew point display range -20 ~ 80°C Heat index display range 26 ~ 50°C Wind chill display range -65 ~ 18°C (wind speed >4.8km/h) 5.1 ~ 60°C ± 0.4°C (41.2 ~ 140°F ± 0.7°F) Accuracy -19.9 ~ 5°C ±... -
Page 78: Ec Declaration Of Conformity
EC DECLARATION OF CONFORMITY Bresser GmbH hereby declares that the radio equipment type with item number 7003900 is in compliance with Directive 2014/53/EU. The full text of the EC Declaration of Conformity is available at the following web address: www.bresser.de/ download/7003900/CE/7003900_CE.pdf,... - Page 79 (de preferencia por e-mail). E-Mail: service@bresseruk.com E-Mail: servicio.iberia@bresser-iberia.es Telephone*: +44 1342 837 098 Teléfono*: +34 91 67972 69 BRESSER UK Ltd. BRESSER Iberia SLU Suite 3G, Eden House c/Valdemorillo,1 Nave B Enterprise Way P.I. Ventorro del Cano Edenbridge, Kent TN8 6HF 28925 Alcorcón Madrid...
- Page 80 Bresser GmbH Bresser UK Ltd. Gutenbergstraße 2 Eden House, Enterprise Way 46414 Rhede · Germany Edenbridge, Kent TN8 6HF Great Britain www.bresser.de @BresserEurope ...
