1 Geräteelemente
13

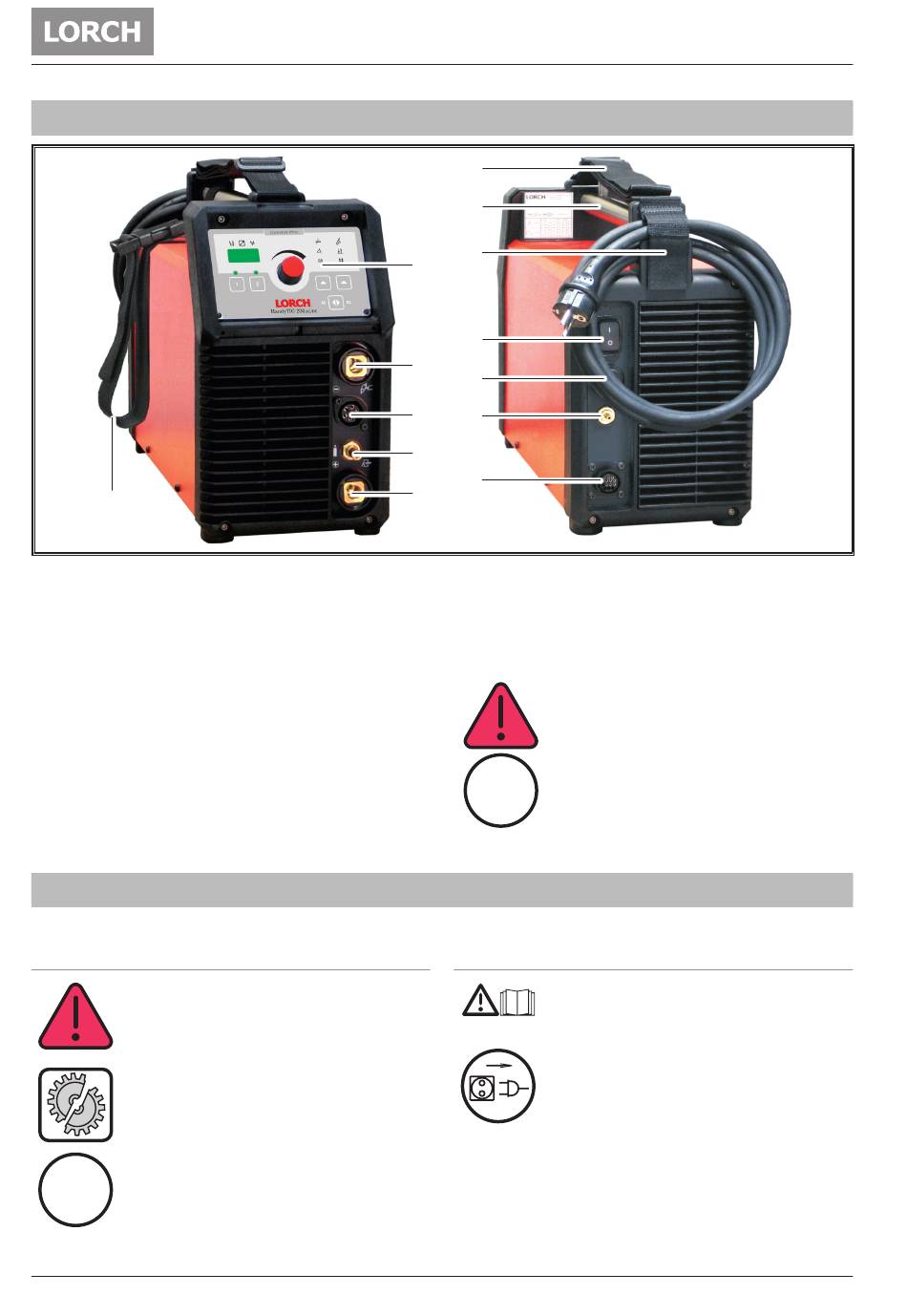

Abb. 1: Geräteelemente
1
Bedienfeld
2
Anschlussbuchse Brenner / Elektrodenhalter / Werk-
stückleitung
3
Anschlussbuchse Brennertaster
4
Gasanschluss Brenner
5
Anschlussbuchse Werkstückleitung / Elektrodenhal-
ter
6
Tragegurt
7
Handgriff (Verlastungspunkt)
8
Halter Netzkabel
9
Hauptschalter
10
Netzkabel
2 Zeichenerklärung
2.1 Bedeutung der Bildzeichen im
Bedienungshandbuch
Gefahr für Leib und Leben!
Bei Nichtbeachtung der Gefahrenhinweise
können leichte oder schwere Verletzungen
bis hin zum Tode die Folge sein.
Gefahr von Sachschäden!
Bei Nichtbeachtung der Gefahrenhinweise
können Schäden an Werkstücken, Werkzeu-
gen und Einrichtungen die Folge sein.
Allgemeiner Hinweis!
i i
Bezeichnet nützliche Informationen zu Pro-
dukt und Ausrüstung.
- 4 -
6
7
8
1
9
2
10
3
11
4
12
5
11
Anschluss Schutzgas
12
Anschlussbuchse Fernregler
13
Zubehörgurt
Der Tragegurt dient ausschließlich dem
Transport durch eine Person.
Abgebildetes oder beschriebenes Zubehör
i i
gehört teilweise nicht zum Lieferumfang. Än-
derungen vorbehalten.
2.2 Bedeutung der Bildzeichen am Gerät
Gefahr!
Benutzerinformation im Bedienungshand-
buch lesen.
Netzstecker ziehen!
Vor dem Öffnen des Gehäuses ist der Netzste-
cker abzuziehen.
909.1719.9-07
Zeichenerklärung
01.22
