Avant la mise en service
Ne pas démonter le boîtier de la douille de
i i
serrage 63 et la buse de gaz 64.
En cas d'adaptation du chalumeau à un
autre diamètre de baguette, respecter les
points suivants :
‰ La douille de serrage 62, le boîtier de la douille de serrage
63 et la baguette 60 doivent avoir le même diamètre.
‰ La buse de gaz 64 doit être adaptée au diamètre de la
baguette.
Raccordement du câble de la pièce
 Raccorder le câble de la pièce au connecteur du câble de la
pièce 5 et verrouiller le câble en le tournant vers la droite.
Fixation de la borne de terre

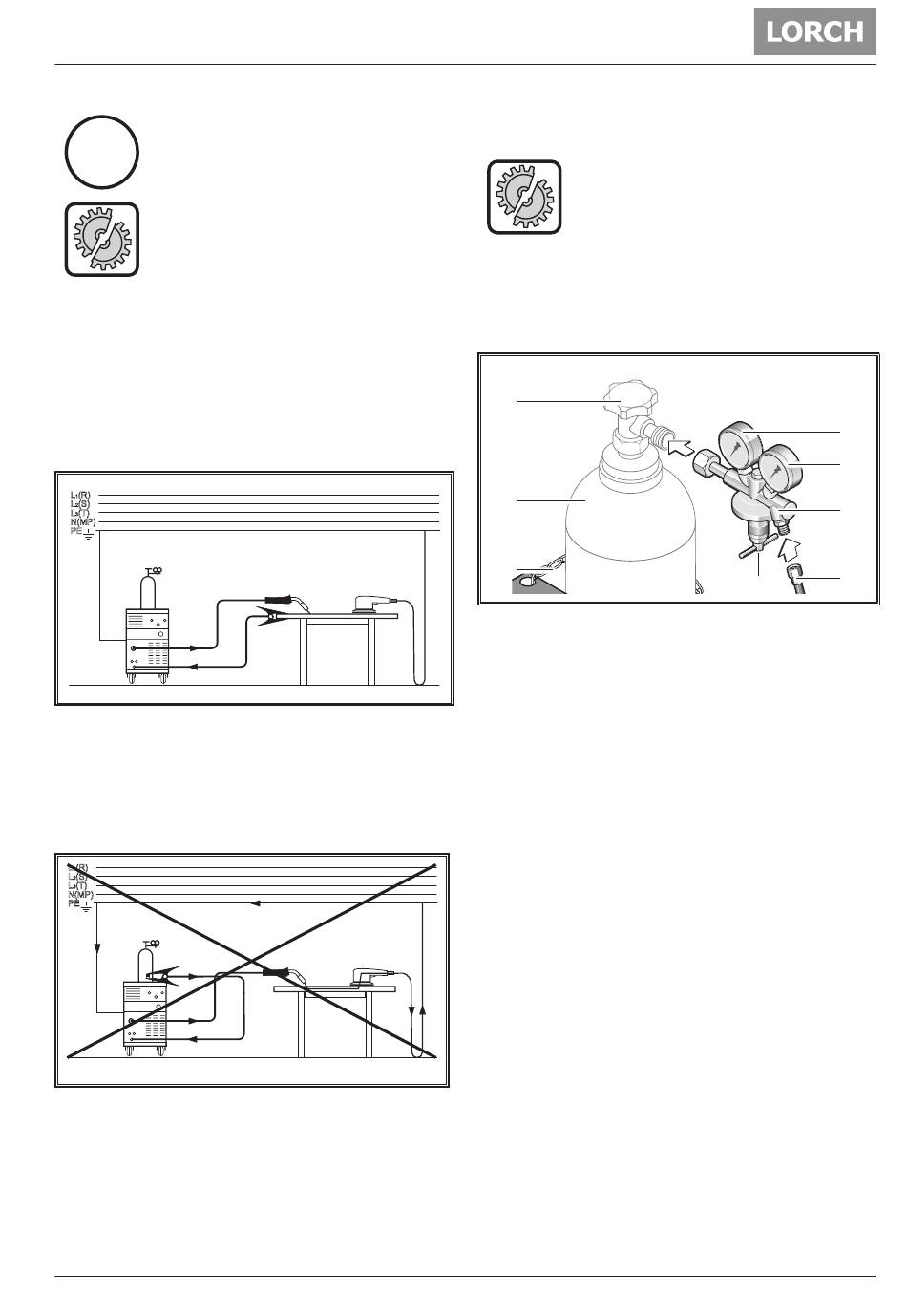

Fig. 7: Fixation de la borne de terre - Correct
 Fixer la borne de terre à proximité immédiate de l'empla-
cement de soudage pour que le courant desoudage ne
puisse pas chercher de lui-même son chemin de retour via
les pièces de machine, les roulements à billes ou les cir-
cuits électriques.
 Fixer la borne de terre à la table de soudage ou à la pièce.
Fig. 8: Fixation de la borne de terre - Incorrect
‰ Ne pas poser la borne de terre sur le dispositif de soudage
ou sur la bouteille de gaz, sinon le courant de soudage
passe par les conducteurs de protection et détruit ceux-ci.
01.22
Raccordement de la ligne d'alimentation sec-
teur
La tension secteur et la tolérance ainsi que la
protection par fusibles doivent correspondre
aux caractéristiques techniques. (voir caracté-
ristiques techniques)
L'appareil est conçu pour fonctionner sur le secteur ou sur un
groupe électrogène.
 Enficher le connecteur secteur dans la prise prévue à cet
effet.
Raccordement de la bouteille de gaz protecteur
65
66
67
Fig. 9: Bouteille de gaz protecteur
 Bloquez la bouteille de gaz protecteur 66, p. ex. à l'aide
d'une chaîne de sécurité 67.
 Ouvrez plusieurs fois brièvement le robinet de la bouteille
55 pour évacuer les particules de saletés éventuellement
présentes.
 Raccorder le détendeur 71 à la bouteille de gaz protecteur
66.
 Visser le tuyau pour gaz protecteur 72 sur le détendeur 71
et ouvrir la bouteille de gaz protecteur 66.
 Appuyer en même temps sur les touches 40 et 44 pendant
2 secondes (test de gaz).
 Régler la quantité de gaz sur la vis de réglage 69 du dé-
tendeur („14.1 Valeurs indicatives concernant les produits
d'apport" page 160.)
 La quantité de gaz est affichée sur le débitmètre 70.
909.1719.9-07
68
70
71
72
69
