11.3 Soldadura com eléctrodos
Ligação do cabo de eléctrodos
 Ligue o cabo de eléctrodos ao pólo negativo 2 ou positivo
5 e fixe o cabo girando-o para a direitat.
Tenha em conta as indicações do fabricante
i i
de eléctrodos.
Ligar o cabo de massa
 Ligue o cabo de massa ao conector menos 2 ou mais 5 livre
e fixe-o com uma volta para a direita.
Fixação do borne de ligação terra

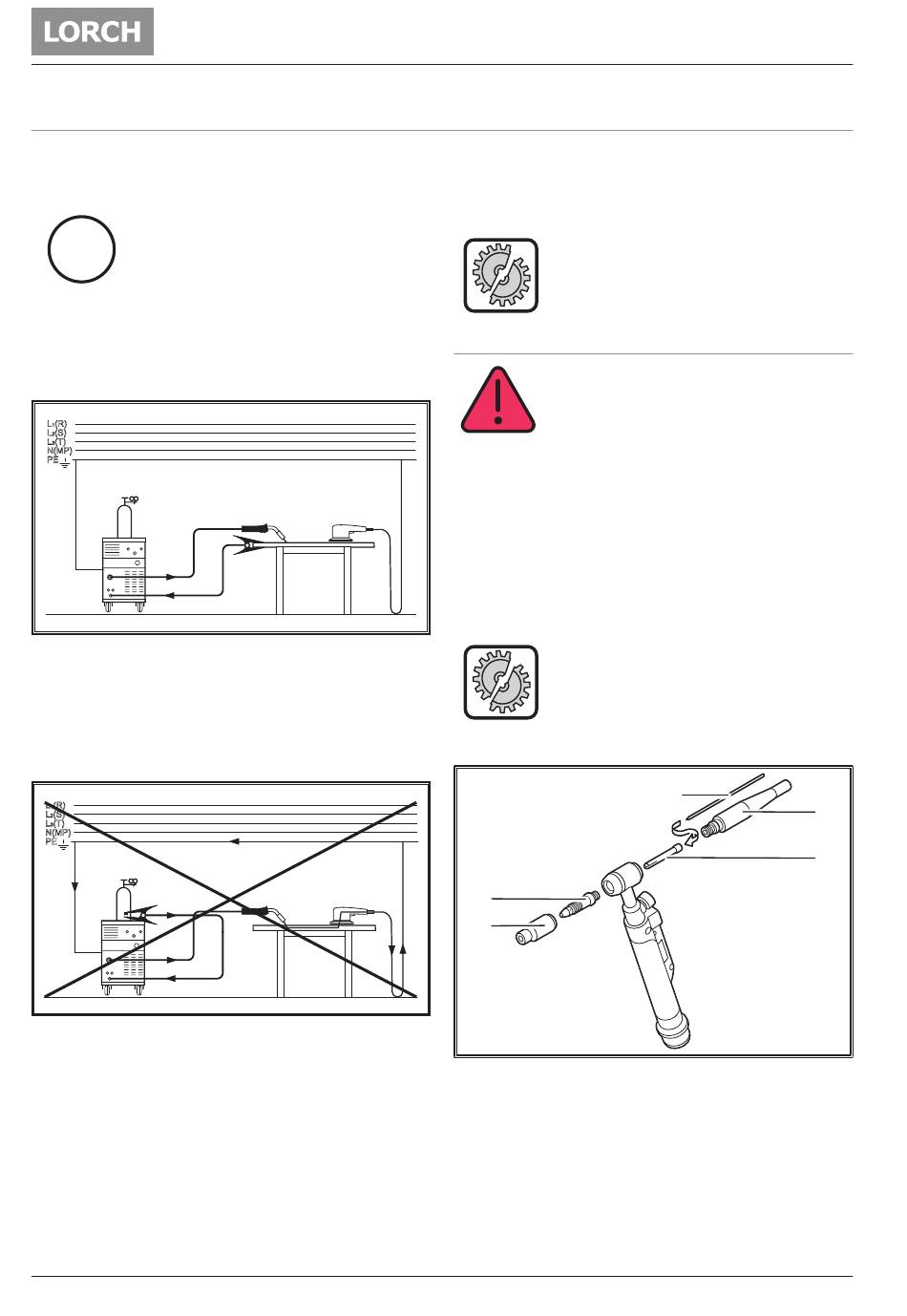

Fig. 4: Fixação do borne de ligação terra-Correcto
 Fixe o borne de ligação terra o mais próximo possível do
ponto de soldadura para evitar que a corrente de soldar
retorne através das peças da máquina, rolamentos ou li-
gações eléctricas.
 Ligue de forma o borne de conexão terra de forma fixa ao
banco de soldadura ou peça a soldar.
Fig. 5: fixação do borne de ligação terra-incorrecto!
‰ Não coloque o borne de ligação terra sobre a instalação
de soldadura nem sobre a garrafa de gás uma vez que a
corrente de soldar será conduzida através das ligações dos
protectores condutores.
- 130 -
Antes de colocar em funcionamento
Ligação à corrente
Pode ligar o aparelho tanto à rede eléctrica como a um gera-
dor.
 Ligue o cabo de rede à tomada correspondente.
A voltagem da rede e tolerância bem como a
protecção por fusível devem estar de acordo
com os dados técnicos (ver dados técnicos).
11.4 Procedimento de soldadura TIG
Perigo por descarga eléctrica.
Com a função HF ligada (ligação sem con-
tacto) o queimador apresenta uma elevada
tensão de ignição.
Nunca toque nos eléctrodos de soldadura
ou nas peças que se encontram sob tensão
de soldadura com o aparelho ligado.
Ligação da tocha
 Ligue a tocha ao conector fêmea negativo 2 e fixe-o giran-
do-o para a direita.
 Ligue a conectividade de gás da tocha à ligação de gás 4.
 Introduza a cavilha de conexão do cabo de controle da to-
cha à ficha de ligação do botão 3 da tocha.
A ficha de ligação do botão 3, deverá ligar-se
somente ao cabo de controlo de uma tocha.
Aplicação dos eléctrodos
63
64
Fig. 6: Tocha
 Retire o tampão 61.
 Retire o eléctrodo 60 da pinça 62.
 Afie o eléctrodo 60.
 Introduza o eléctrodo 60 na pinça 62.
 Coloque o eléctrodo 60 na tocha e enrosque o tampão 61.
