RiverRidge Ashland 06-215 Assembly Instructions Manual

Two-door tall cabinet
Hide thumbs

Advertisement

Table of Contents

ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE ENSAMBLAJE
INSTRUCTIONS D'ASSEMBLAGE
®
RiverRidge
Ashland Two-Door Tall Cabinet
®
®
RiverRidge
Gabinete alto de dos puertas Ashland de RiverRidge
RiverRidge
®
Armoire haute à deux portes Ashland
06-215 - White, Blanco, Blanc
RiverRidge
®
is a registered trademark of Sourcing Solutions, Inc., Hudson, WI 54016, USA
®
RiverRidge
es una marca comercial registrada de Sourcing Solutions, Inc., Hudson, WI 54016, USA
®
RiverRidge
est une marque déposée de Sourcing Solutions, Inc., Hudson, WI 54016, USA

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Ashland 06-215 and is the answer not in the manual?

Questions and answers

Related Manuals for RiverRidge Ashland 06-215

Summary of Contents for RiverRidge Ashland 06-215

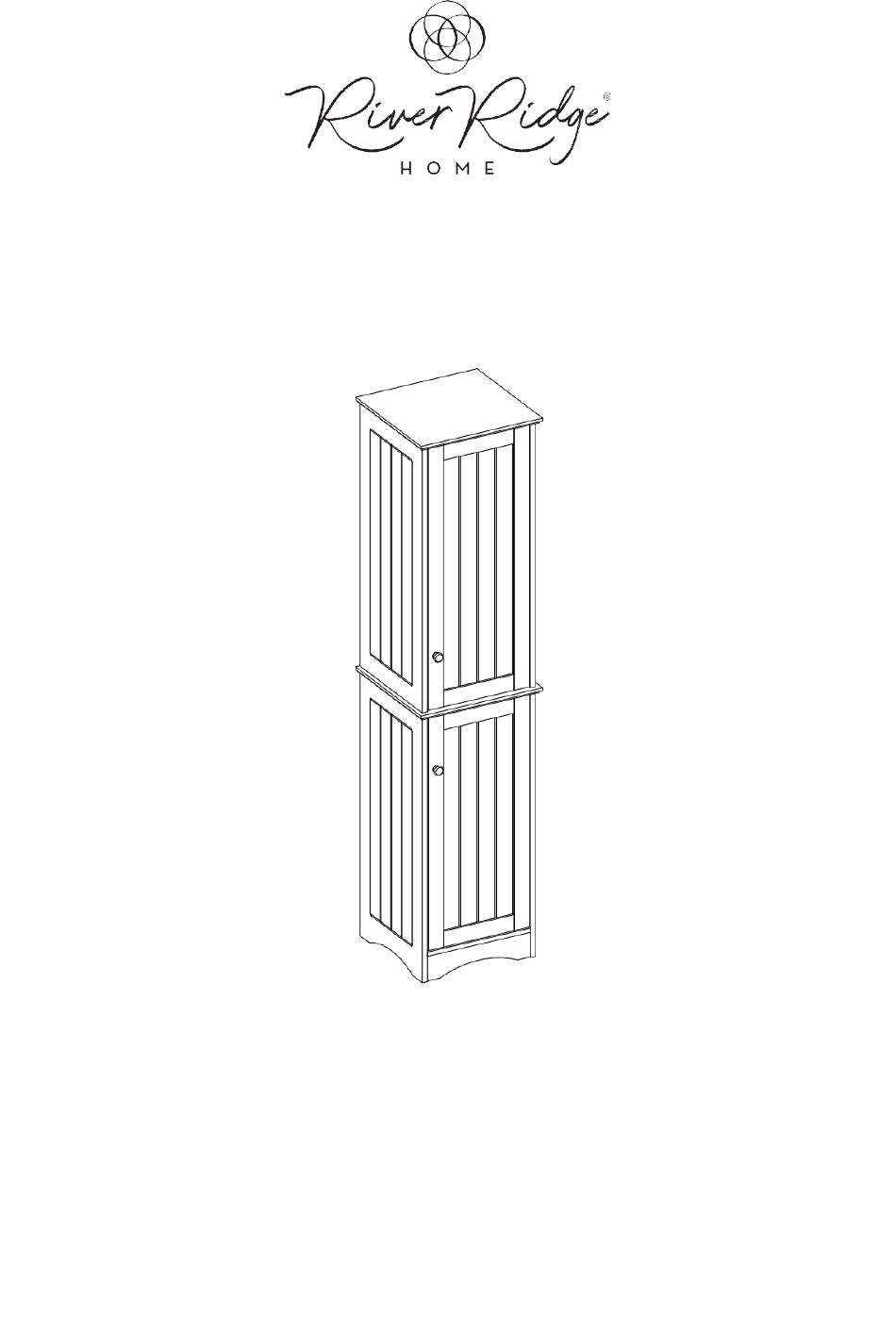

  • Page 1 INSTRUCTIONS D’ASSEMBLAGE ® RiverRidge Ashland Two-Door Tall Cabinet ® ® RiverRidge Gabinete alto de dos puertas Ashland de RiverRidge RiverRidge ® Armoire haute à deux portes Ashland 06-215 - White, Blanco, Blanc RiverRidge ® is a registered trademark of Sourcing Solutions, Inc., Hudson, WI 54016, USA ®...
