RiverRidge Somerset 06-219 Assembly Instructions Manual

Somerset single door wall cabinet
Hide thumbs

Advertisement

Available languages

Available languages

Table of Contents

ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE ENSAMBLAJE
INSTRUCTIONS D'ASSEMBLAGE
®
RiverRidge

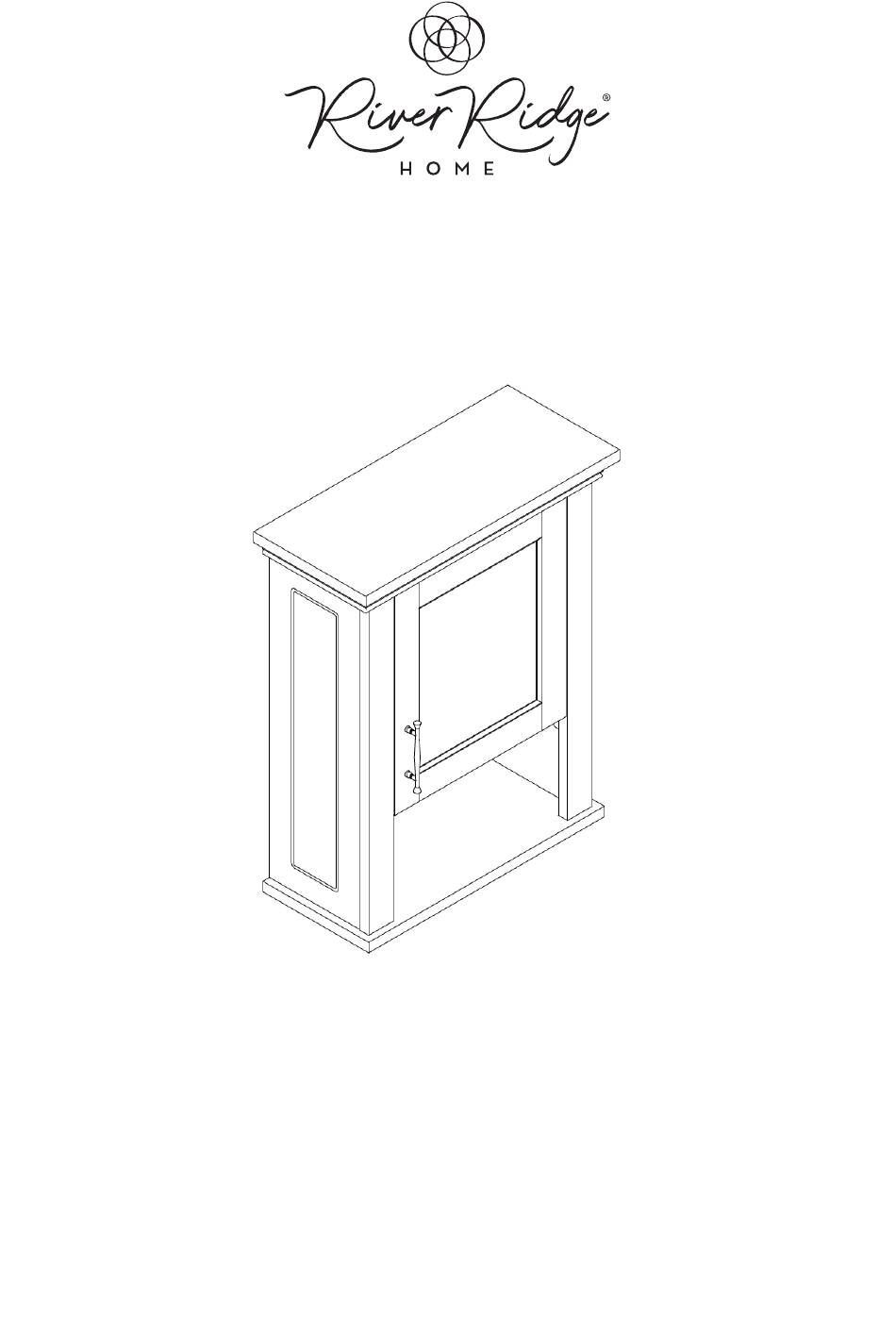

Somerset Single Door Wall Cabinet
Gabinete de pared de una puerta Somerset de River Ridge
®
RiverRidge
Armoire murale à une seule porte Somerset
06-219 - White, Blanco, Blanc
®
RiverRidge
is a registered trademark of Sourcing Solutions, Inc., Hudson, WI 54016, USA
RiverRidge
®
es una marca comercial registrada de Sourcing Solutions, Inc., Hudson, WI 54016, USA
RiverRidge
®
est une marque déposée de Sourcing Solutions, Inc., Hudson, WI 54016, USA

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Somerset 06-219 and is the answer not in the manual?

Questions and answers

Related Manuals for RiverRidge Somerset 06-219

Summary of Contents for RiverRidge Somerset 06-219

  • Page 1 ASSEMBLY INSTRUCTIONS INSTRUCCIONES DE ENSAMBLAJE INSTRUCTIONS D’ASSEMBLAGE ® RiverRidge Somerset Single Door Wall Cabinet Gabinete de pared de una puerta Somerset de River Ridge ® RiverRidge Armoire murale à une seule porte Somerset 06-219 - White, Blanco, Blanc ® RiverRidge is a registered trademark of Sourcing Solutions, Inc., Hudson, WI 54016, USA...
  • Page 2 WARNING ADULT ASSEMBLY REQUIRED: This product requires assembly by an adult because of small parts. Care should be taken in unpacking and assembling this item to keep small parts away from children. During assembly children should be kept away from the product due to possible risk of injury. SERIOUS OR FATAL INJURIES CAN OCCUR FROM FURNITURE TIP-OVER.
  • Page 3 ADVERTENCIA REQUIERE QUE UN ADULTO REALICE EL ENSAMBLAJE: Este producto requiere que un adulto lleve a cabo el ensamblaje debido a las piezas pequeñas. Debe tener cuidado al desempacar y ensamblar este artículo para mantener las piezas pequeñas alejadas de los niños. Los niños deben mantenerse alejados del producto durante el ensamblaje debido al posible riesgo de lesiones.
  • Page 4 AVERTISSEMENT L’ASSEMBLAGE DOIT ÊTRE EFFECTUÉ PAR UN ADULTE : Ce produit doit être assemblé par un adulte à cause de la présence de petites pièces. Lorsque vous déballez et assemblez cet article, veillez à tenir les petites pièces hors de portée des enfants.

  • Page 5: Parts List

    PARTS LIST << FONT = 30pt PRODUCT PARTS IMAGE HERE DESCRIPTION Top Board Left Side Panel Right Side Panel 2PCS Support Board 2PCS Block Upper Rear Cross Bar Adjustable Shelf Shelf Bottom Board Back Board Door...
  • Page 6 If you purchased your item in the United States, you can order replacement parts at no cost to you on www.riverridgehome.com. If purchased outside of the United States, please contact retailer where purchased. CONTACT US For any questions regarding your RiverRidge® product, please feel free to contact us at www.riverridgehome.com/pages/contact-us.
  • Page 7 STEP 1 ×2 1. Screw 4 cam bolts (A) into cam bolt holes on support boards (4). STEP 2 ^^ Do not use the word ‘pre-threaded’ to describe any holes. Call them cam bolt holes, wood dowel holes, holes, etc. 1.
  • Page 8 STEP 3 1. Attach 2 blocks (5) to right side panel (3) by inserting 4 screws (I) through holes on blocks (5), then tighten to right side panel (3). STEP 4 1. Insert 2 wood dowels (C) into wood dowel holes on left side panel (2). 2.
  • Page 9 STEP 5 1. Insert 2 wood dowels (C) into wood dowel holes on right side panel (3). 2. Attach upper rear cross bar (6) and shelf (8) to right side panel (3) by inserting wood dowels (C) into wood dowel holes on upper rear cross bar (6) and inserting cam bolts (A) into cam bolt holes on shelf (8).
  • Page 10 STEP 7 1. Screw 4 cam bolts (A) into cam bolt holes on top board (1). STEP 8 1. Insert 2 wood dowels (C) into wood dowel holes on top board (1). 2. Attach top board (1) to left side panel (2) right side panel (3) and upper rear crossbar (6) by inserting wood dowels (C) into wood dowel holes and inserting cam bolts (A) into cam bolt holes on left side panel (2) right side panel (3) and upper rear crossbar (6).
  • Page 11 STEP 9 1. Attach back board (10) to back of cabinet by inserting 12 screws (L) through holes on back board (10), then tighten to back of cabinet. STEP 10 1. Insert 4 shelf holders (H) into holes on left side panel (2) and right side panel (3). Make sure the 4 shelf holders (H) are at the same level.
  • Page 12 STEP 11 1. Attach 2 hinges (F) to door (11) by inserting 4 screws (G) through holes on hinges (F), then tighten to door (11). 2. Attach handle (D) to door (11) by inserting 2 machine screws (E) through holes on door (11), then tighten to handle (D).
  • Page 13 STEP 13 OPTION #1 DRYWALL WALL ANCHOR WITH SCREW OPTION #2 DRYWALL WOOD STUD SCREW ONLY Option #1: Securing to Drywall 1. Using wall mounting paper template to determine position, screw 2 plastic anchors (M) into drywall. 2. Insert 2 screws (K) through holes on inside of cabinet and into plastic wall anchors (M) and tighten. Option #2: Securing to Drywall and Wood Stud 1.

  • Page 14: Let's Get Social

    CARE INSTRUCTIONS: Wipe clean with a water dampened cloth. Wipe dry with clean cloth. IMPORTANT: Keep assembly instructions for future reference. LET'S GET SOCIAL! Follow us and tag @riverridgehome in your photos and videos of your RiverRidge® products!
  • Page 15 Si compró el producto en los Estados Unidos, puede pedir las piezas de repuesto sin costo en www.riverridgehome.com. Si lo compró fuera de los Estados Unidos, comuníquese con el distribuidor donde lo adquirió. Si tiene preguntas con relación a este producto RiverRidge® no dude en comunicarse con nosotros a través de www.riverridgehome.com/pages/contact-us.
  • Page 16 PASO 1 1. Atornille 4 pernos de anclaje (A) en los orificios para pernos de anclaje de los tableros de soporte (4). PASO 2 1. Atornille 4 pernos de anclaje (A) en los orificios para pernos de anclaje del panel izquierdo (2) y del panel derecho (3).
  • Page 17 2. Fije el tablero superior (1) al panel izquierdo (2), al panel derecho (3) y a la barra transversal superior trasera (6) introduciendo los pasadores de madera (C) en los orificios para pasadores de madera e introduciendo los pernos de anclaje (A) en los orificios para pernos de anclaje del panel izquierdo (2), del panel derecho (3) y de la barra transversal superior trasera (6).
  • Page 18 INSTRUCCIONES DE CUIDADO: Limpiar con un paño humedecido en agua. Secar con un paño limpio. IMPORTANTE: Guarde las instrucciones de ensamblaje para futuras referencias. ¡SOCIALICEMOS! ¡Síganos y etiquete a @riverridgehome en las fotos y videos de sus productos RiverRidge®!

  • Page 19: Liste Des Pièces

    Si vous avez acheté votre article aux États-Unis, vous pouvez commander des pièces de rechange sans frais pour vous sur www.riverridgehome.com. Si l’achat est effectué en dehors des États-Unis, veuillez contacter le détaillant où vous avez acheté. Pour toute question concernant votre contrat RiverRidge® n’hésitez pas à nous contacter à l’adresse www.riverridgehome.com/pages/contact-us.
  • Page 20 ÉTAPE 1 1. Vissez 4 boulons à came (A) dans les trous prévus à cet effet sur les plaques de support (4). ÉTAPE 2 1. Vissez 4 boulons à came (A) dans les trous prévus à cet effet sur le panneau latéral gauche (2) et du panneau latéral droit (3).
  • Page 21 sur le panneau latéral gauche (2), sur le panneau latéral droit (3) et sur la barre transversale arrière supérieure (6). 3. Insérez 4 verrous de came (B) dans les trous sur le panneau latéral gauche (2) et le panneau latéral droit (3), puis tournez dans le sens des aiguilles d’une montre pour maintenir les boulons à...
  • Page 22 INSTRUCTIONS D’ENTRETIEN: Nettoyez avec un chiffon humide. Séchez avec un chiffon propre. IMPORTANT: Conservez les instructions d’assemblage pour toute référence ultérieure SOCIALISONS-NOUS! Suivez-nous et marquez @riverridgehome dans vos photos et vidéos de vos produits RiverRidge®!
